Kettenöler für die Ducati Monster 1200
Einbaudokumentation von Markus
Ducati Monster 1200 – Baujahr 2019
So hat Markus den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.

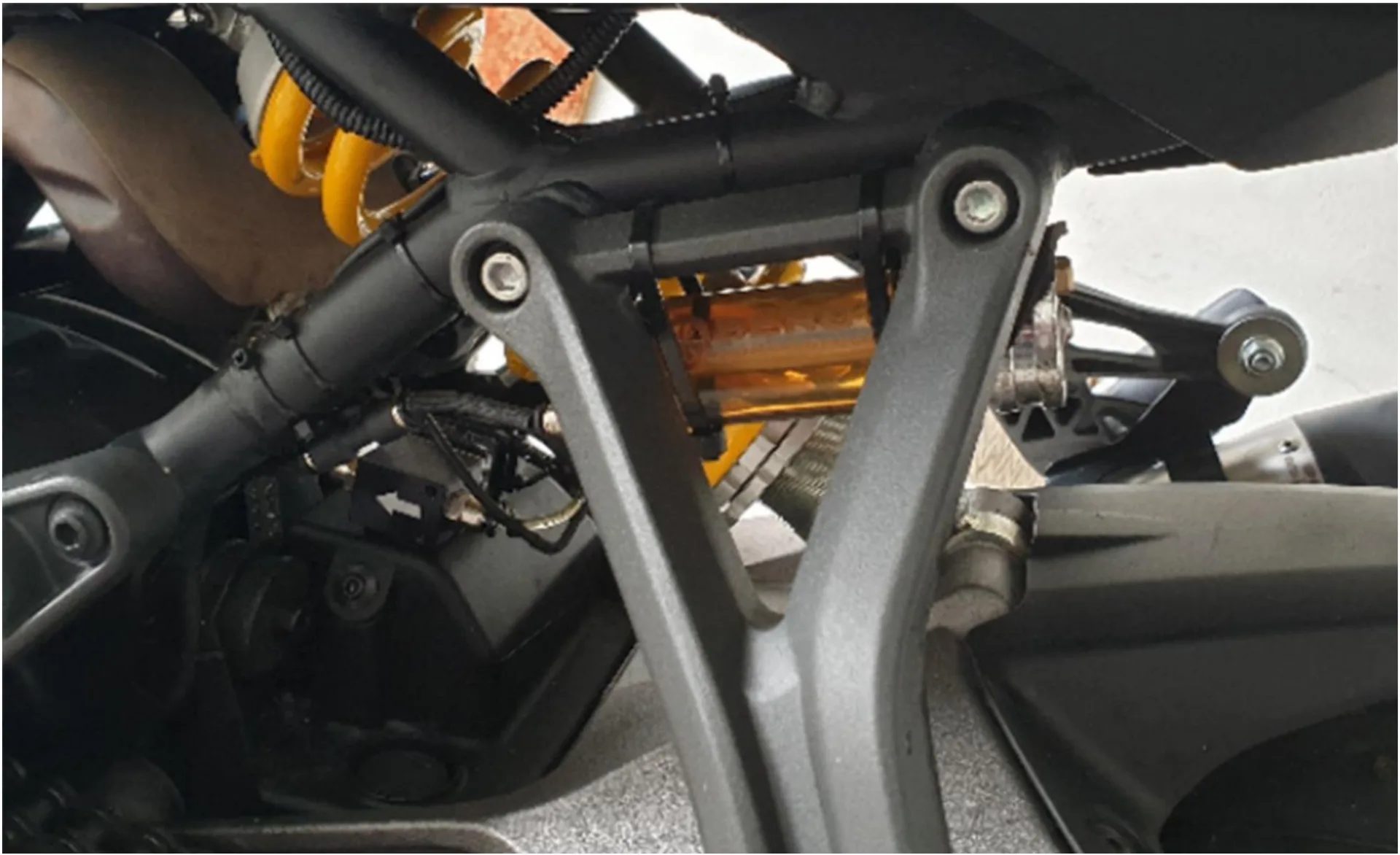

Öltank 60 ml
Rückseitig an der linken Soziusfußraste.

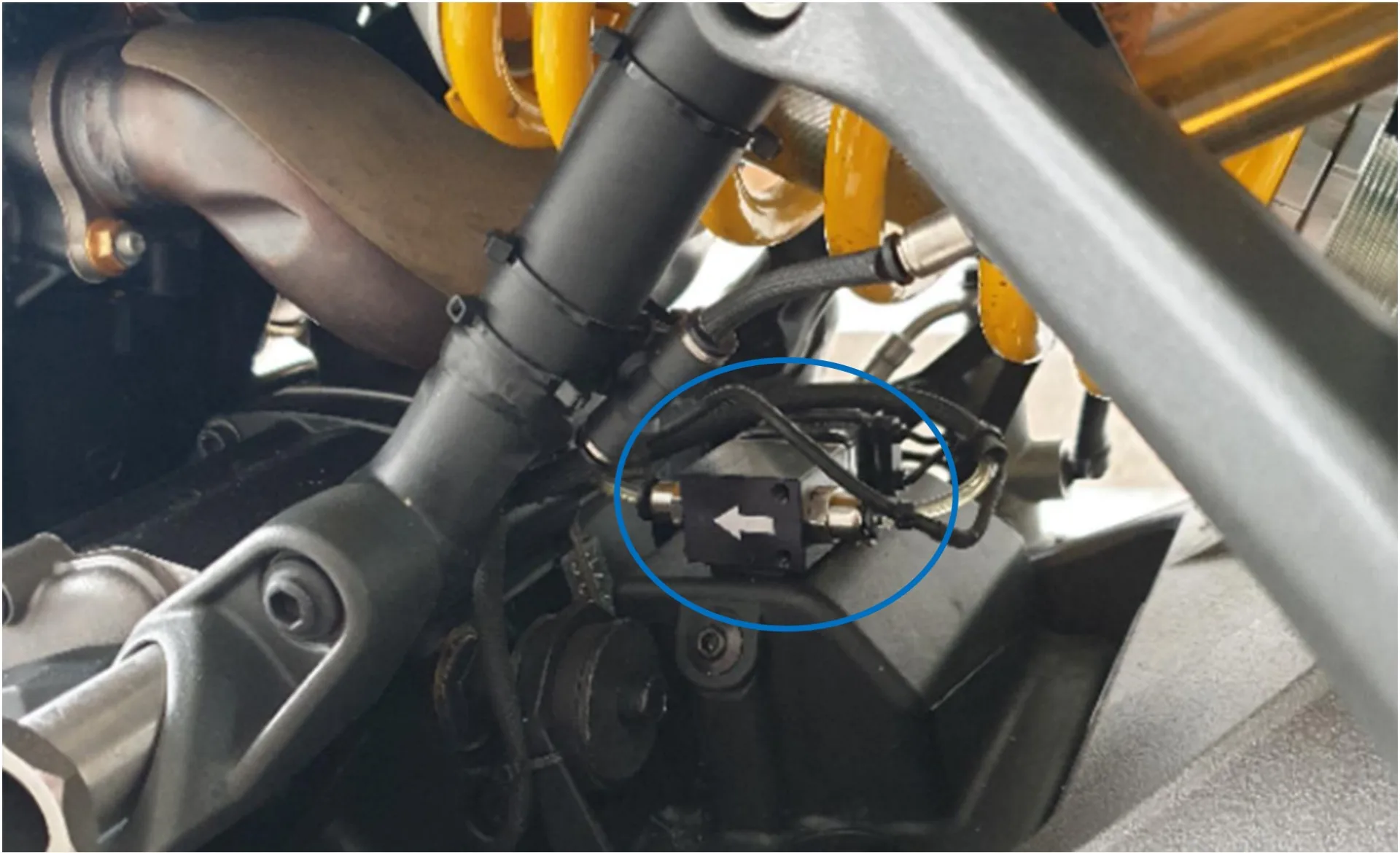

Dosierventil
Sitzt auf der Batterieabdeckung vor der Schwinge (mit dem entsprechenden Klebestreifen). Mit Kabelbindern gesichert und die Löcher entsprechend abgedichtet. Aufgrund der Nähe zum Abgaskrümmer wird empfohlen, im Bereich des Magnetventils den Hitzeschutzschlauch zu verwenden.

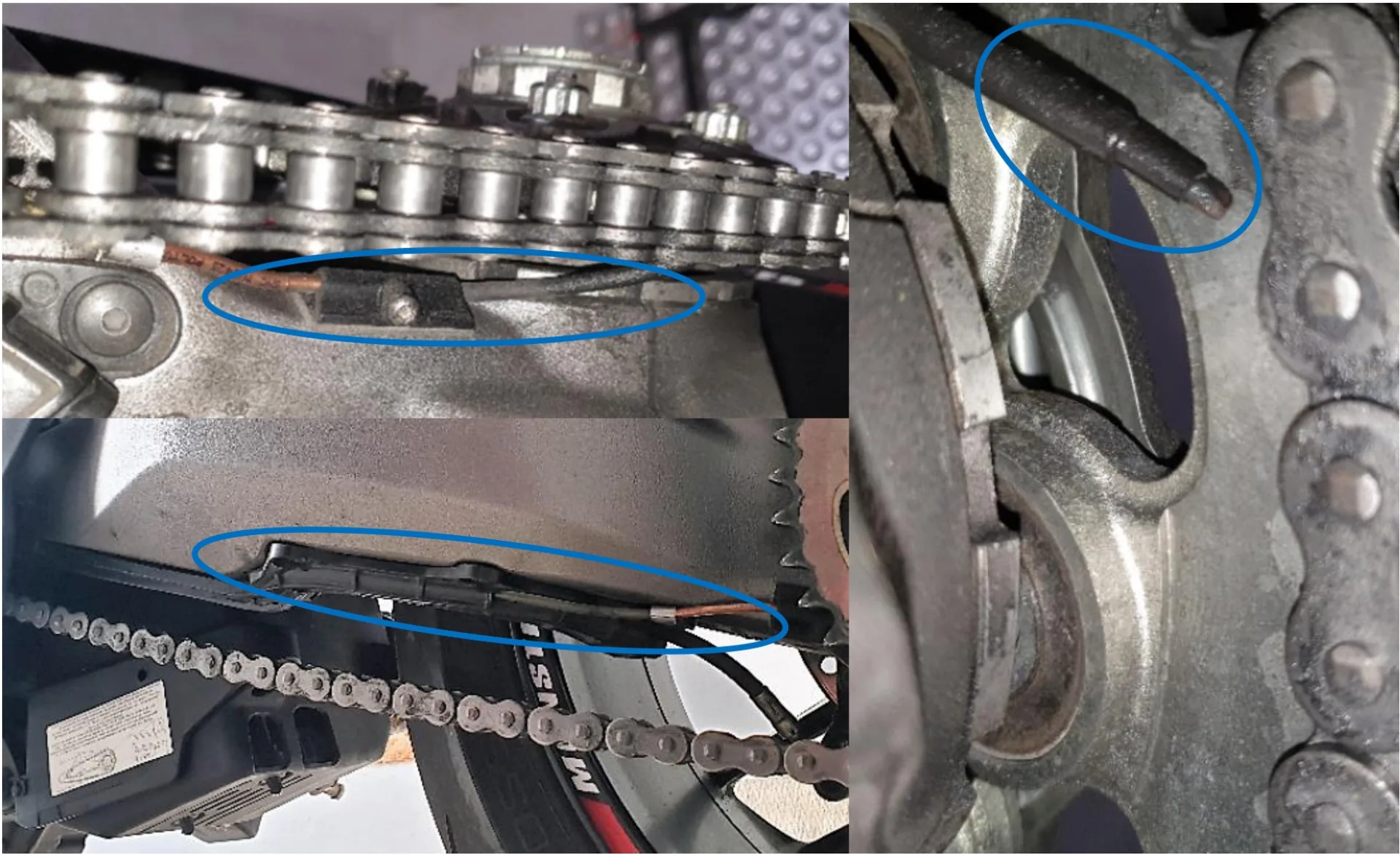

Düse
Das Kapillarrohr dosiert direkt an der Innenseite vom Kettenrad. Leitungsführung Ölleitung an der Schwinge im vorhandenen Kabelkanal für ABS Sensor.
Schaltplus
Spannungsanschluss erfolgt vorne links am Gitterrohrrahmen. Dort befindet sich ein nicht benutzter Stecker. Hier kann man sowohl Dauerplus als auch geschaltetes Plus abgreifen (zusätzlicher Stecker).
Regenschalter
Rechts am Lenker.
Steuereinheit
Unter der Sitzbank, ebenso das Befüllstück.
