Kettenöler für die Honda CB1000R
2 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von Bernd
Honda CB1000R – Baujahr 2022

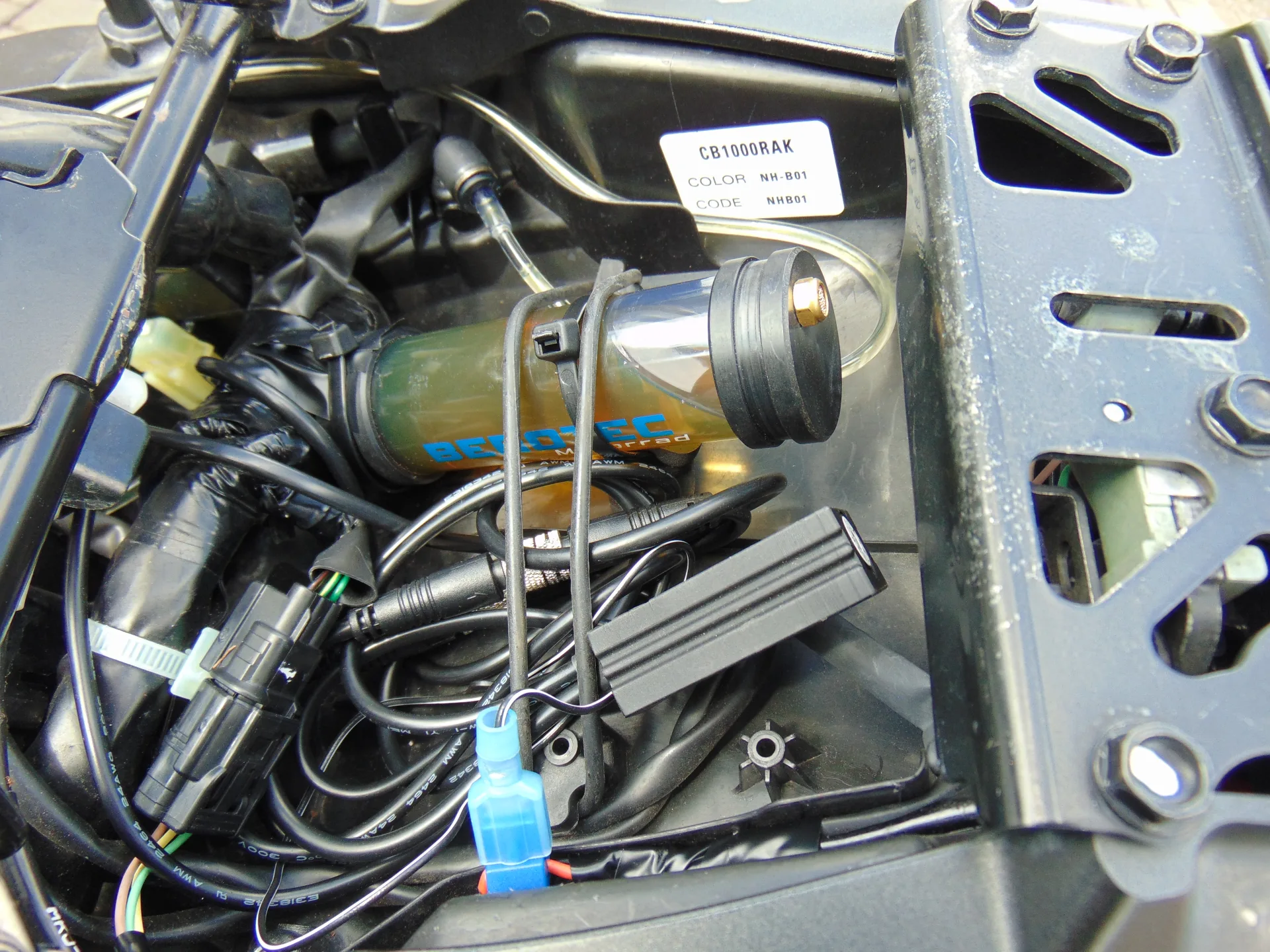

Öltank 60 ml
Öltank unter der hinteren Sitzbank verbaut.
Dosierventil
Mit dem mitgelieferten Winkel neben der Batterie befestigt. Winkel habe ich mit dem Winkelschleifer gekürzt.
Düse
Am Kettenblatt, Außenseite links. Habe ich als erstes verlegt und dann von unten hoch zum Dosierventil.
Schaltplus
Unter der hinteren Sitzbank mit einen Abzweigverbinder vom Rücklicht abgenommen.
Regenschalter
Rechts an der Kunststoffverkleidung vom Tank
Steuereinheit
Unter der hinteren Sitzbank
Einbaudokumentation von Axel Sturm
Honda CB1000R – Baujahr 2019
Öltank 60 ml
Unter der Soziussitzbank, befestigt mittels Kabelbinder und Klebepads
Dosierventil
Unter der Soziussitzbank, Befestigung mittels doppelseitigem Schaumstoff-Klebeband
Düse
Befestigung mit extra Halterung hinter der kleinen Kettenradabdeckung
Schaltplus
An der werkseitig vorhandenen Bordsteckdose hinterm Scheinwerfer abgegriffen
Regenschalter
Links am Lenker
Steuereinheit
Unter der Soziussitzbank, Befestigung mittels doppelseitigem Schaumstoff-Klebeband
