Kettenöler für die Honda CB750
2 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von Hornissenbikerin
Honda CB750 – Baujahr 2025
So hat Hornissenbikerin den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.

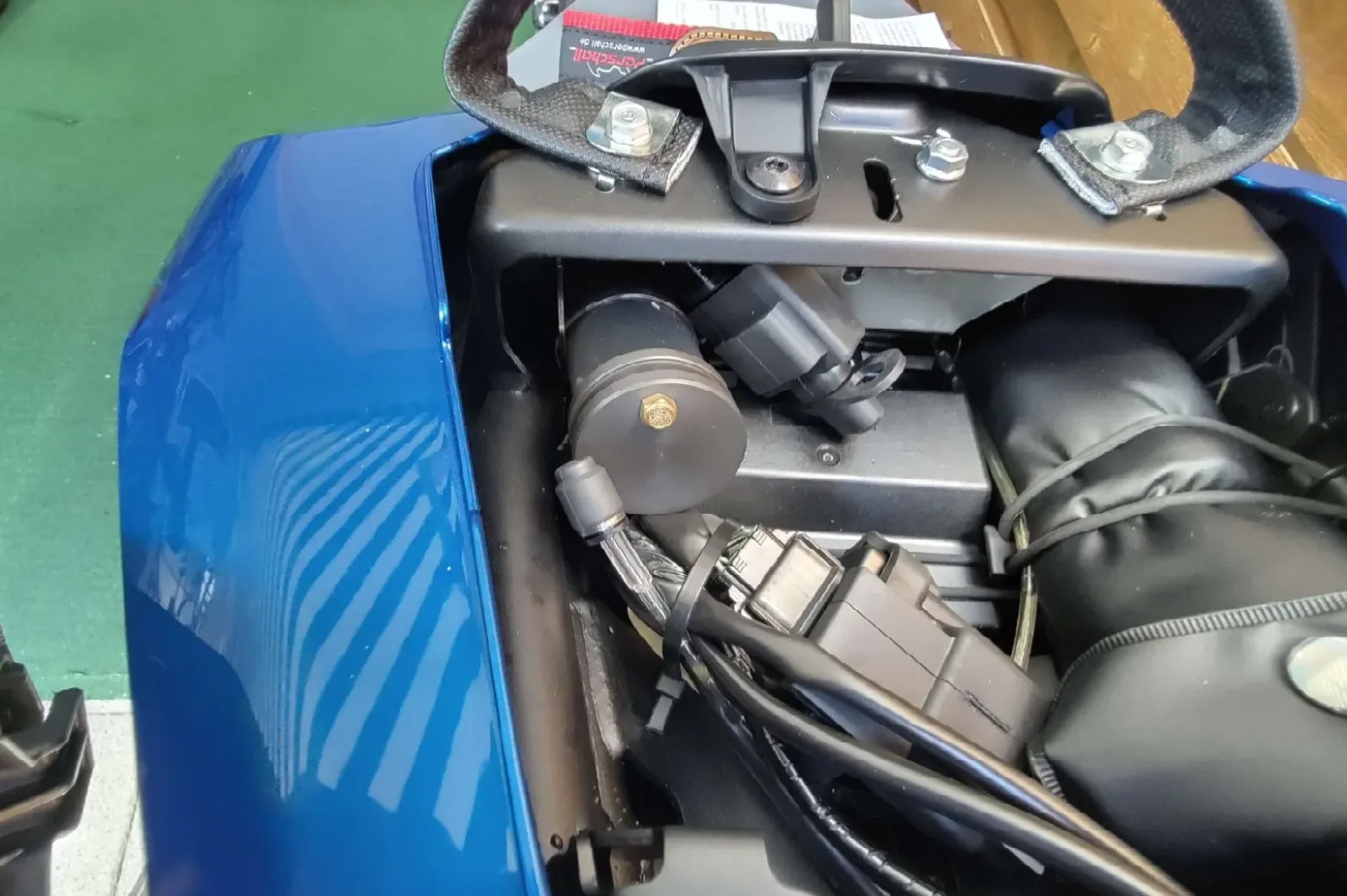

Öltank 120 ml
Unter der Soziussitzbank.
Dosierventil
Unter Fahrersitz in der Nähe der Batterie.
Düse
Am Kettenblatt, Außenseite, Schlauch innen an der Schwinge verlegt.

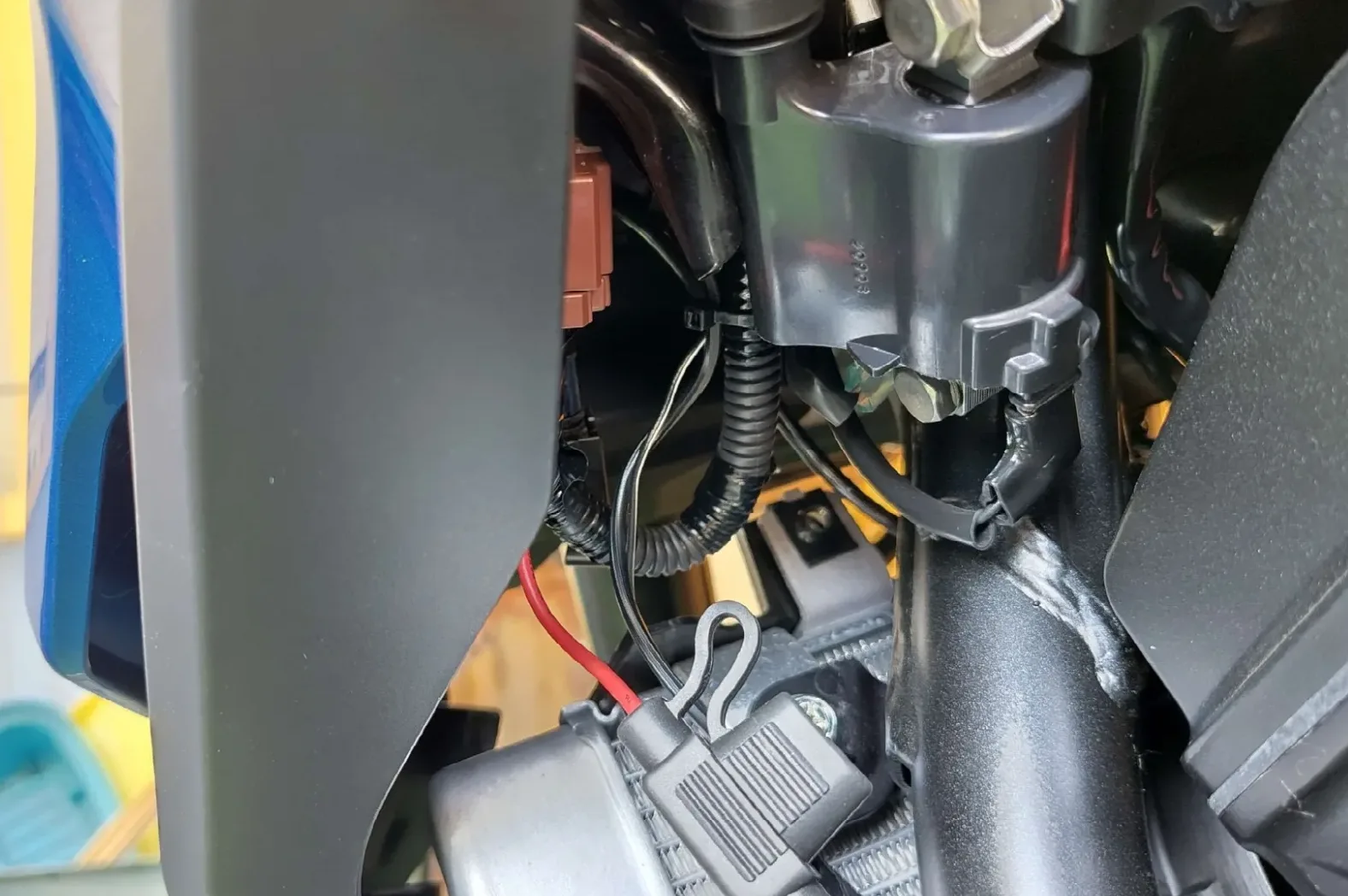

Schaltplus
In der nähe von Kühler, von einem bestehenden Stecker abgegriffen.
Regenschalter
Links am Lenker.
Steuereinheit
Unter der Fahrersitzbank bei Batterie.
Einbaudokumentation von Lutz V.
Honda CB750 – Baujahr 2023
So hat Lutz V. den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.
Öltank 60 ml
Unter dem Soziussitz links am Rahmen (zusätzlich den Befüllschlauch parallel zum Tank ins hintere Heck verlegt).
Dosierventil
Unter der Fahrersitzbank im Heck links zwischen dem Sicherungskasten dem Steuergerät (zusätzlich mit Moosgummistreifen formschlüssig fixiert).
Düse
Am Kettenblatt, Außenseite, Schlauch durch schwarzen Benzinschlauch bis vor dem Dosierventil unter der Sitzbank thermisch und mechanisch geschützt, Den Düsenhalter zusätzlich mit Kabelbinder gesichert und den Schlauch mit zusätzlichen Kabelklemmen innen links parallel zum Federbein geführt nach oben verlegt.

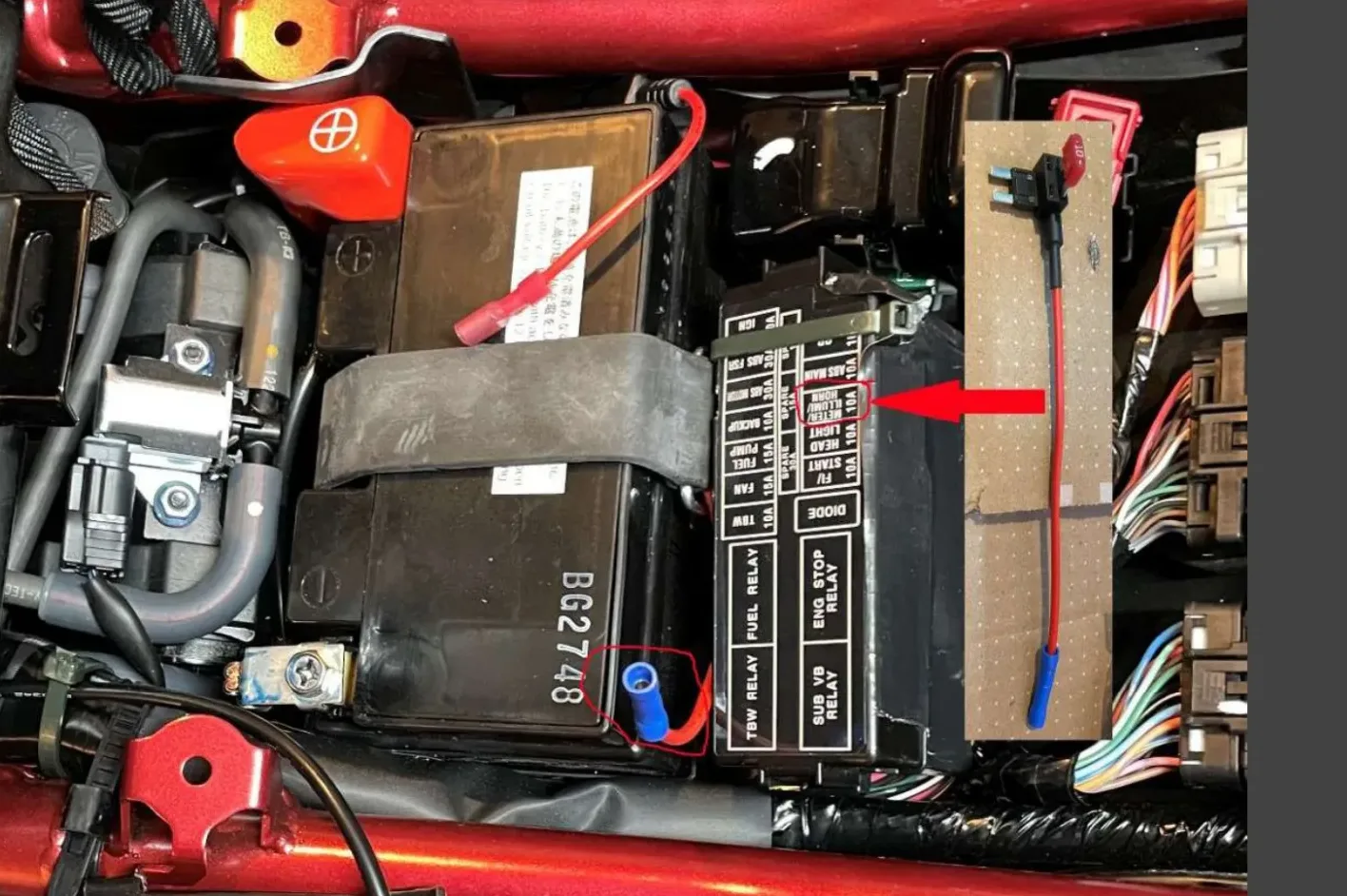

Schaltplus
Im Sicherungskasten mittels Sicherungsabzweiger mit separatem Sicherungskreis an der Hupensicherung abgezweigt. Der Deckel des Sicherungskasten muss dafür auf der Batterieseite mit einem Schlitz zur Kabeldurchführung versehen werden. Deckel zusätzlich mit einem Kabelbinder sichern.
Regenschalter
Links am Lenker, Kabelführung parallel zu den Leitungen der Armatur.
Steuereinheit
Unter der Soziussitzbank, auf dem Steuergerät.
Du hast einen MOFESSOR verbaut? Steuere deine eigene Einbaudokumentation bei – direkt hier, mit deinen Fotos.
