Kettenöler für die Honda XRV750 Africa Twin (RD04)
Einbaudokumentation von DieterAT
Honda XRV750 Africa Twin – Baujahr 1990
So hat DieterAT den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.

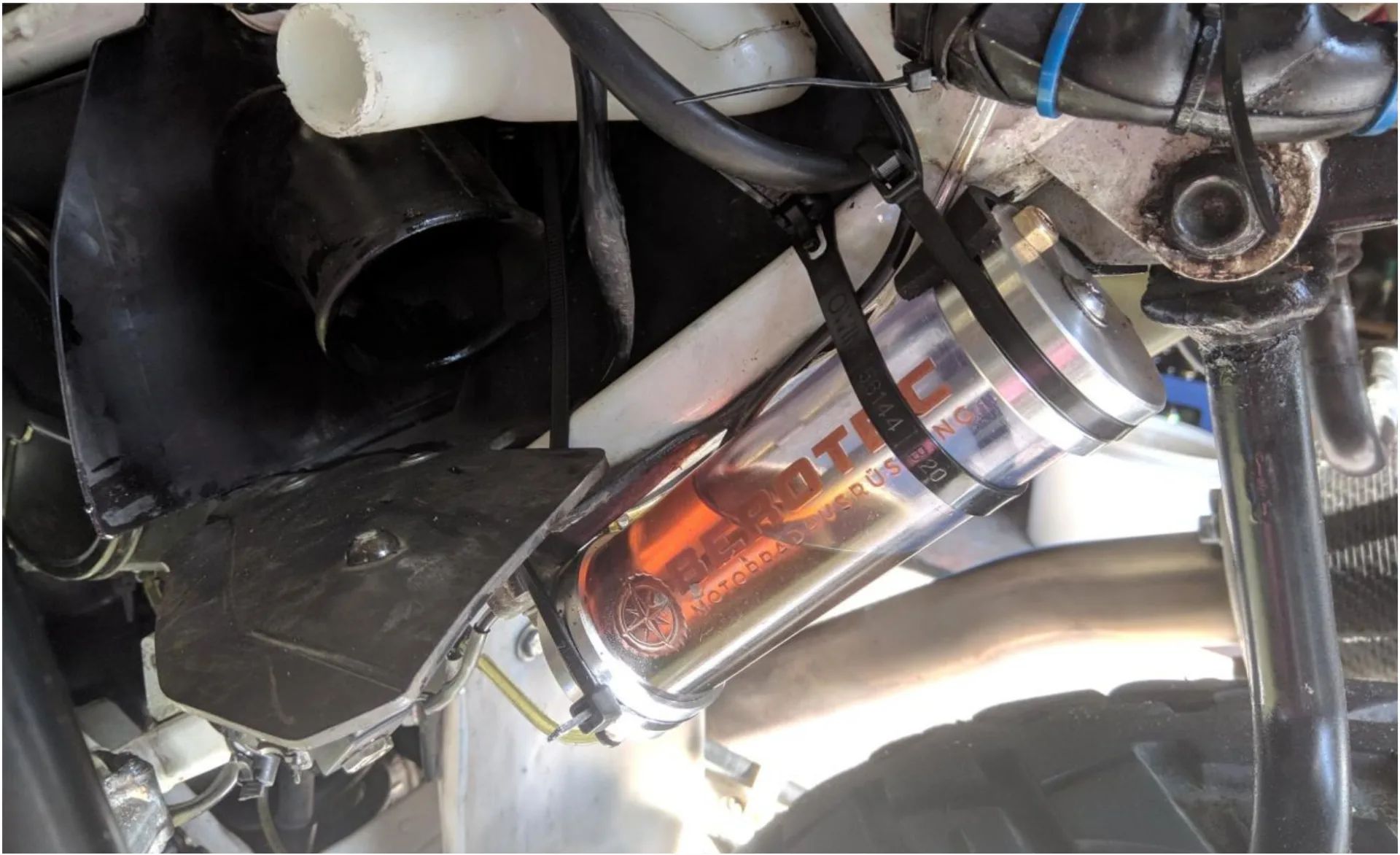

Öltank 120 ml
Anbau am hinteren Hilfsrahmen - links in der Nähe des Luftfilter Einlass.

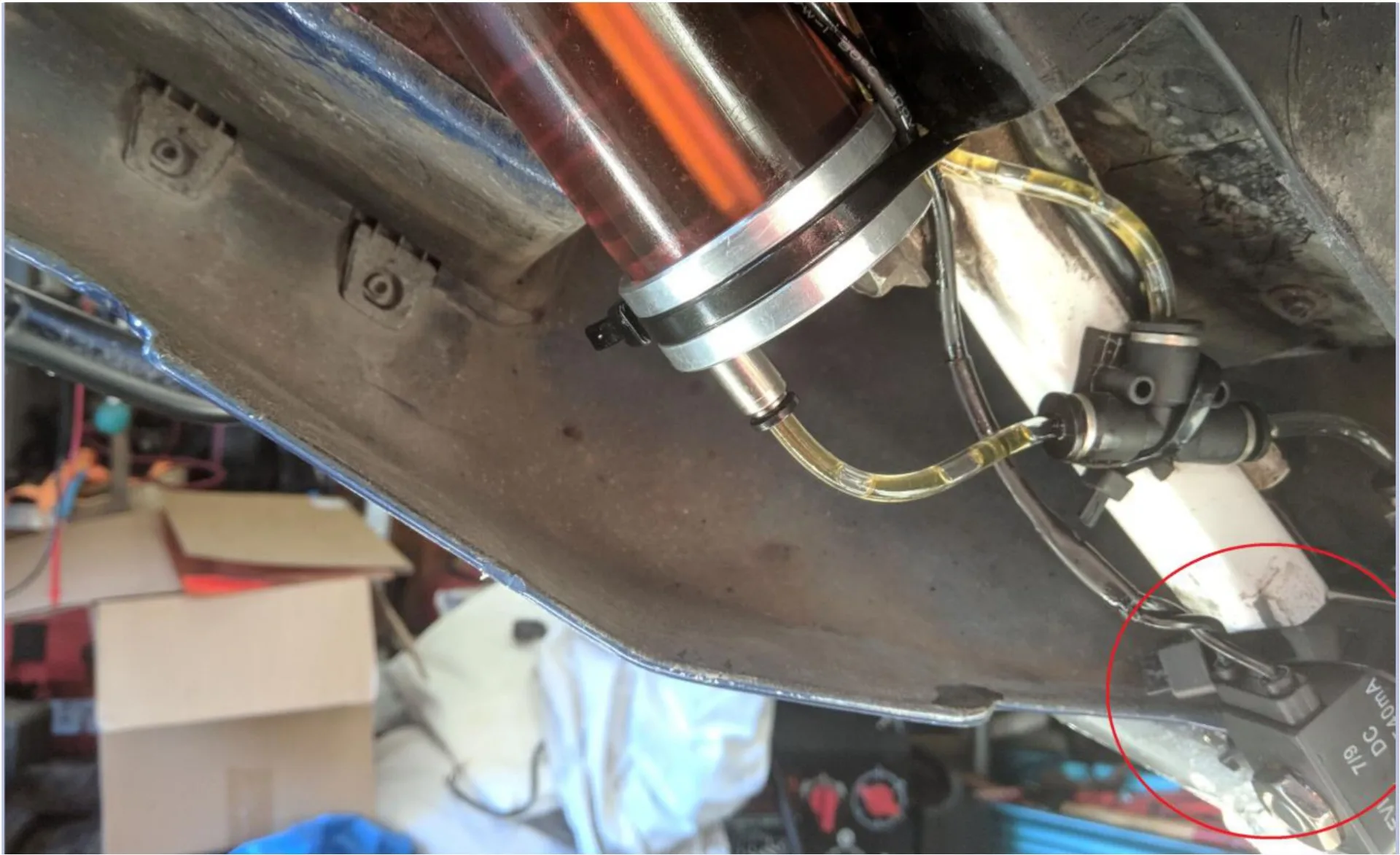

Dosierventil
Anbau am hinteren Hilfsrahmen unterhalb des Tanks.

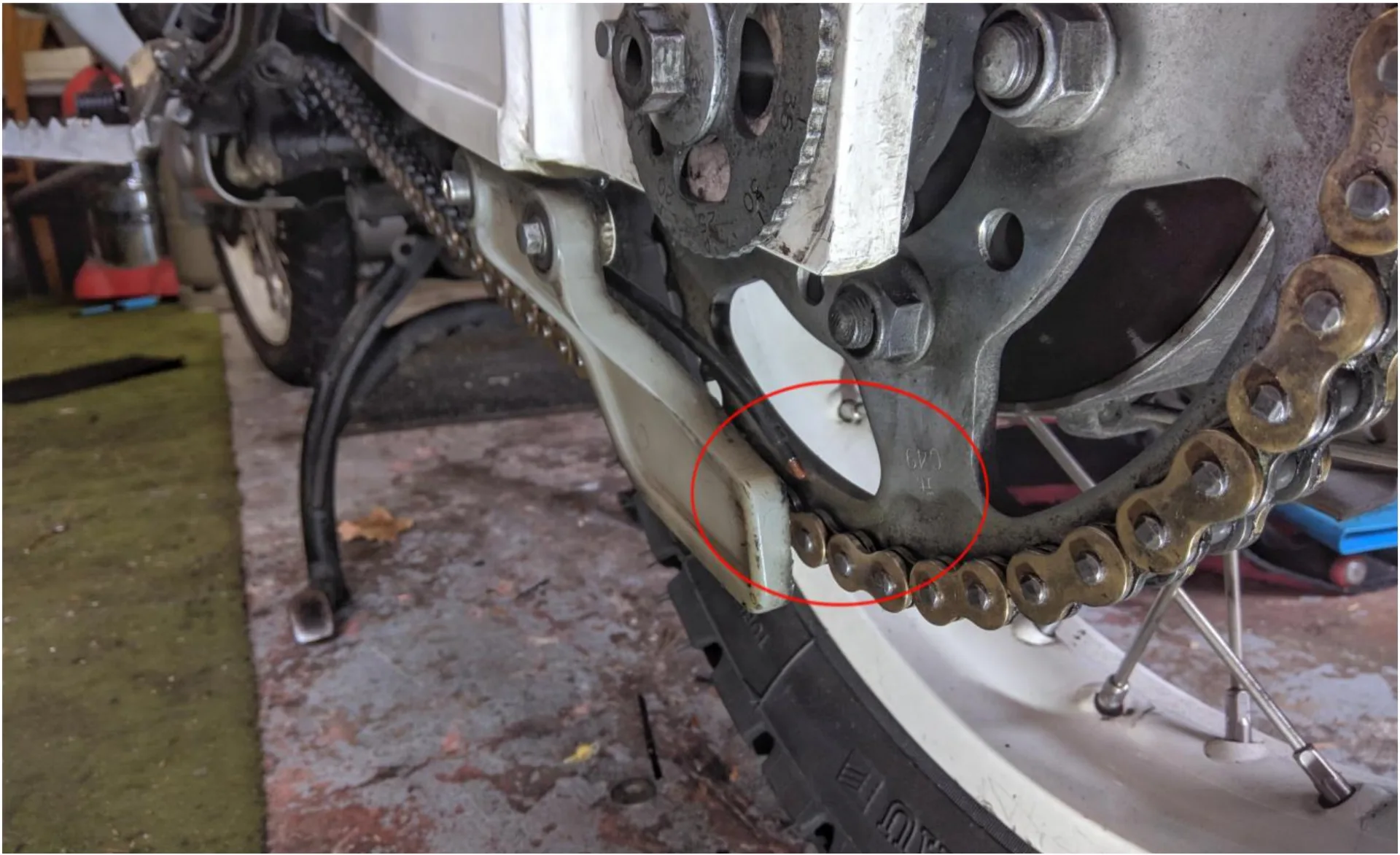

Düse
Anbau an der Schwinge/ Halterung hintere Kettenführung. Versorgungsleitung innen an der Schwinge verlegt.
Schaltplus
Braunes Kabel am grünen Stecker (Brems- und Schlusslicht) am Heckrahmen, oben unter Sitzbank.
Regenschalter
Anbau am Lenker rechts (Spiegel/ Bremsarmatur).

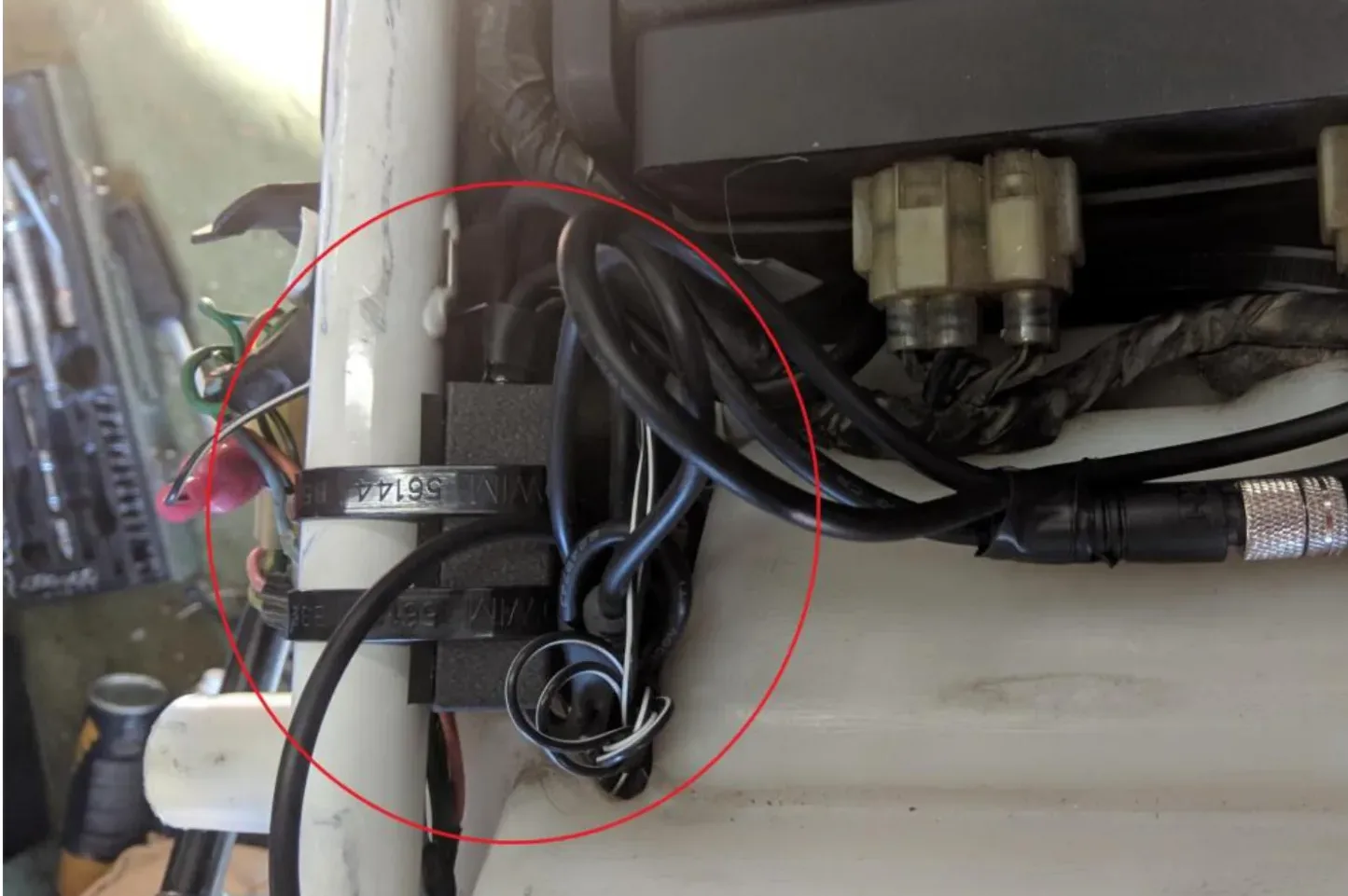

Steuereinheit
Anbau am Rahmen unter der Sitzbank.
