Kettenöler für die Malaguti Dune125 X
Einbaudokumentation von Johannes
Malaguti Dune125 X – Baujahr 2020
6 Positionen
6 Fotos
Passendes Produkt:
MOFESSOR | Der intelligente Kettenöler - Standard (60 ml)
Öltank 60 ml
Unter der Heckverkleidung, links am Rahmen

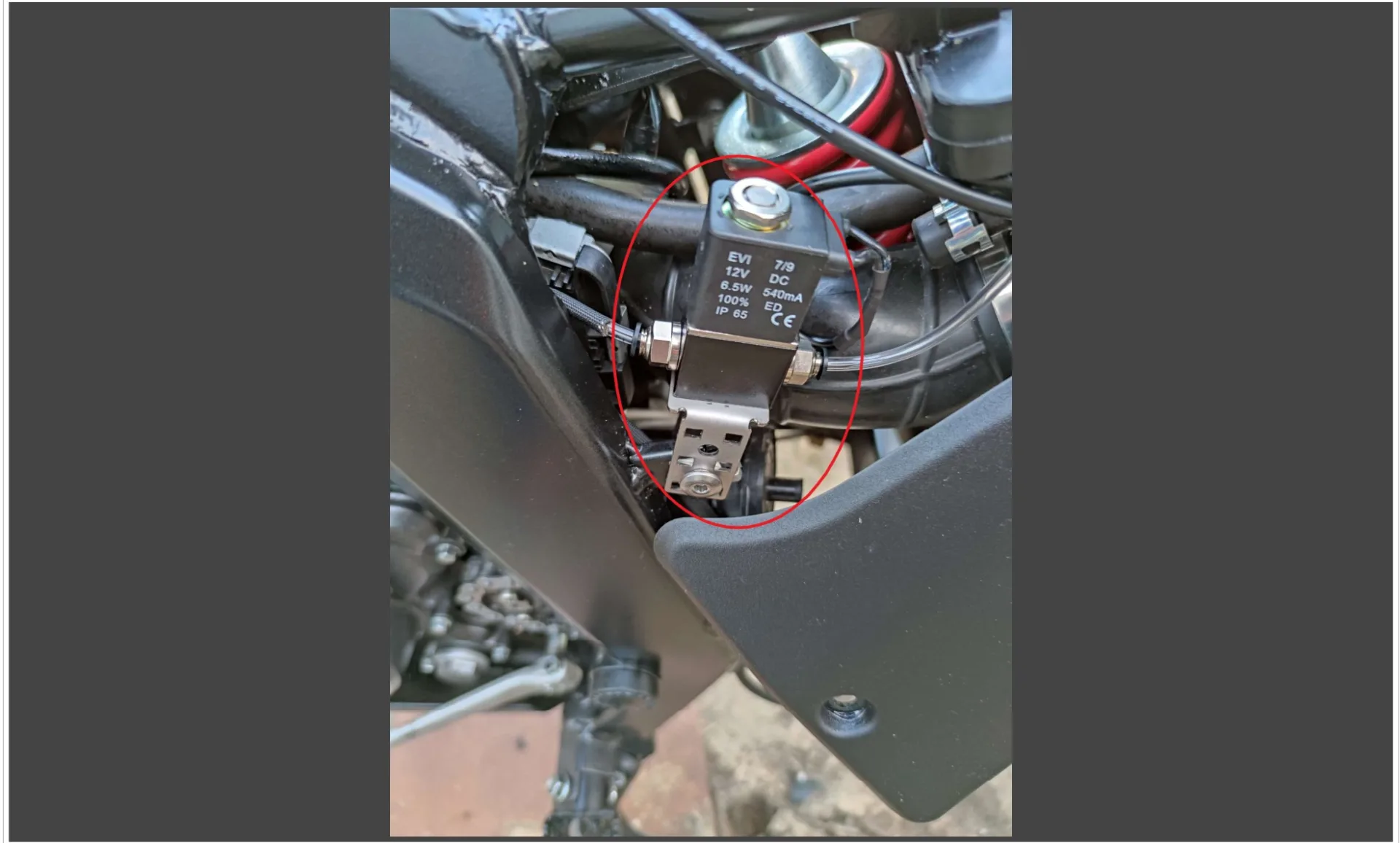

Dosierventil
Der mitgelieferte Halter wird mit der Schraube der Seitenverkleidung befestigt - Verkleidungsschraube ist nur zur Demonstration montiert und muss zur Endmontage erst durch die Verkleidung, dann durch die Halteplatte und dann an den Halter geschraubt werden.
Düse
Am Kettenblatt, Außenseite, Schlauch unterhalb der Schwinge mit Schlauchhaltern verlegt

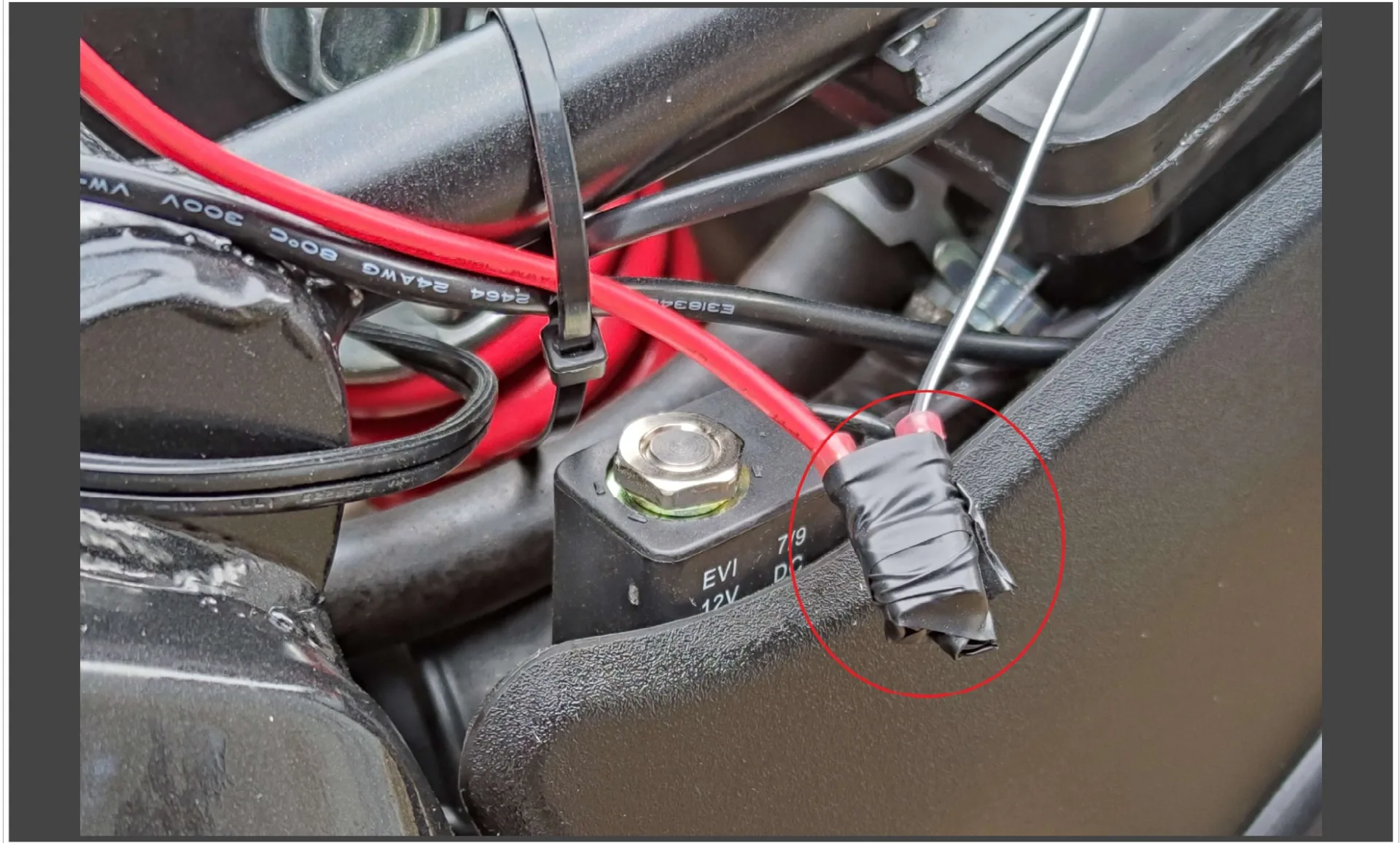

Schaltplus
geschaltete 12V Schaltplus wird über einen Sicherungsabzweiger als 12V Anschlussstecker (10A) (separat erhältlich: https://shop.berotec.de/sicherungsabzweiger-12v) abgegriffen, kann aber auch problemlos per Stromdieb von der Heckleuchte abgegriffen werden.
Regenschalter
Links am Lenker
Steuereinheit
Unter der Soziussitzbank
