Kettenöler für die Suzuki GSX S 1000
Einbaudokumentation von Christian

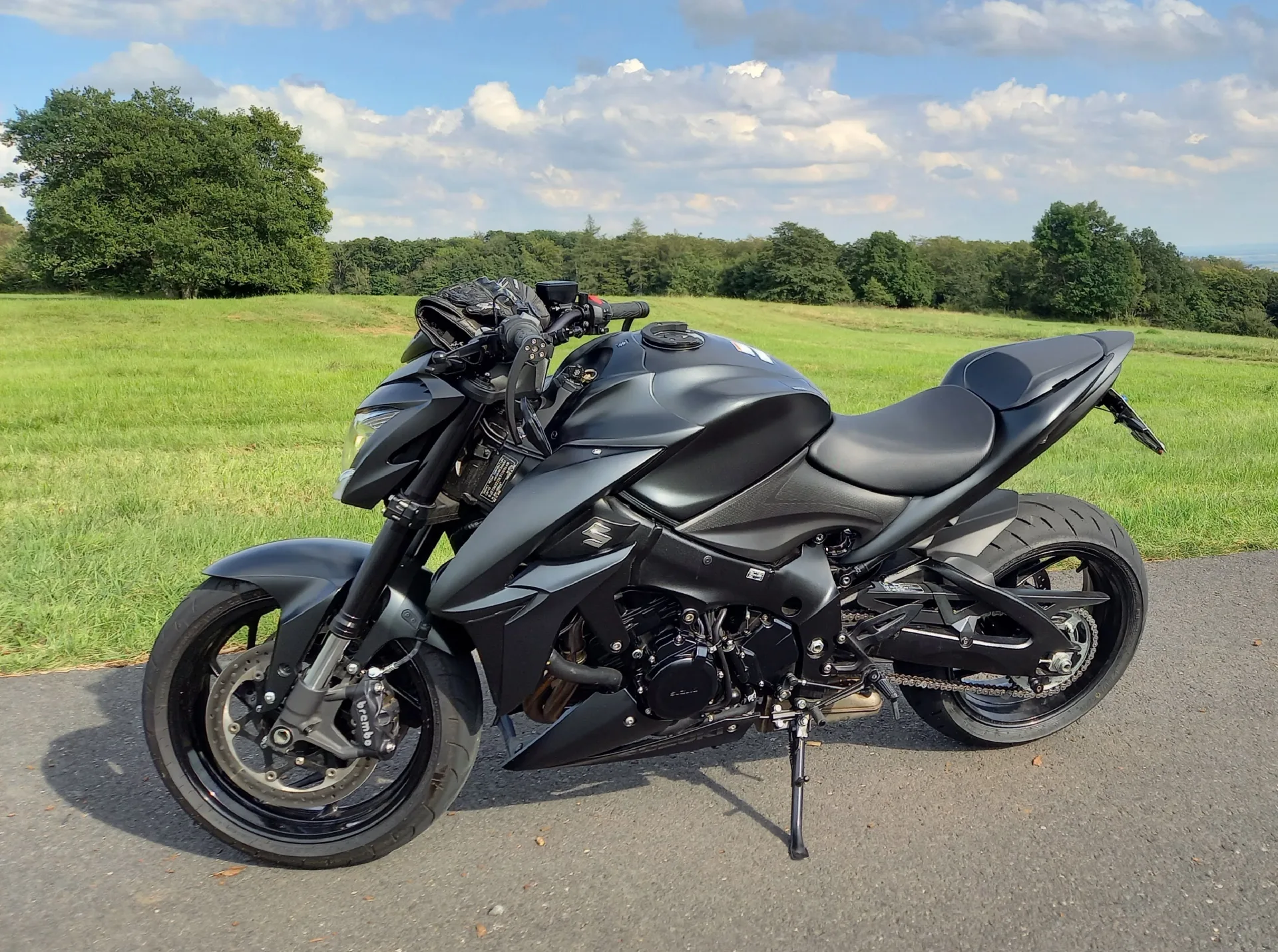

Suzuki GSX S 1000 – Baujahr 2019
So hat Christian den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.
Öltank 60 ml
Unter dem Sozius links unter der Heckverkleidung. An die Verkleidung wurde innen ein Klebesockel für Kabelbinder angebracht um einen Befestigungspunkt zu schaffen.
Dosierventil
Mit zwei Kabelbindern an der linke Seite am Heckrahmen. Das Dosierventil wurde mit dem beigelegten Schaumstoff beklebt um ein scheuern am Rahmen zu verhindern.

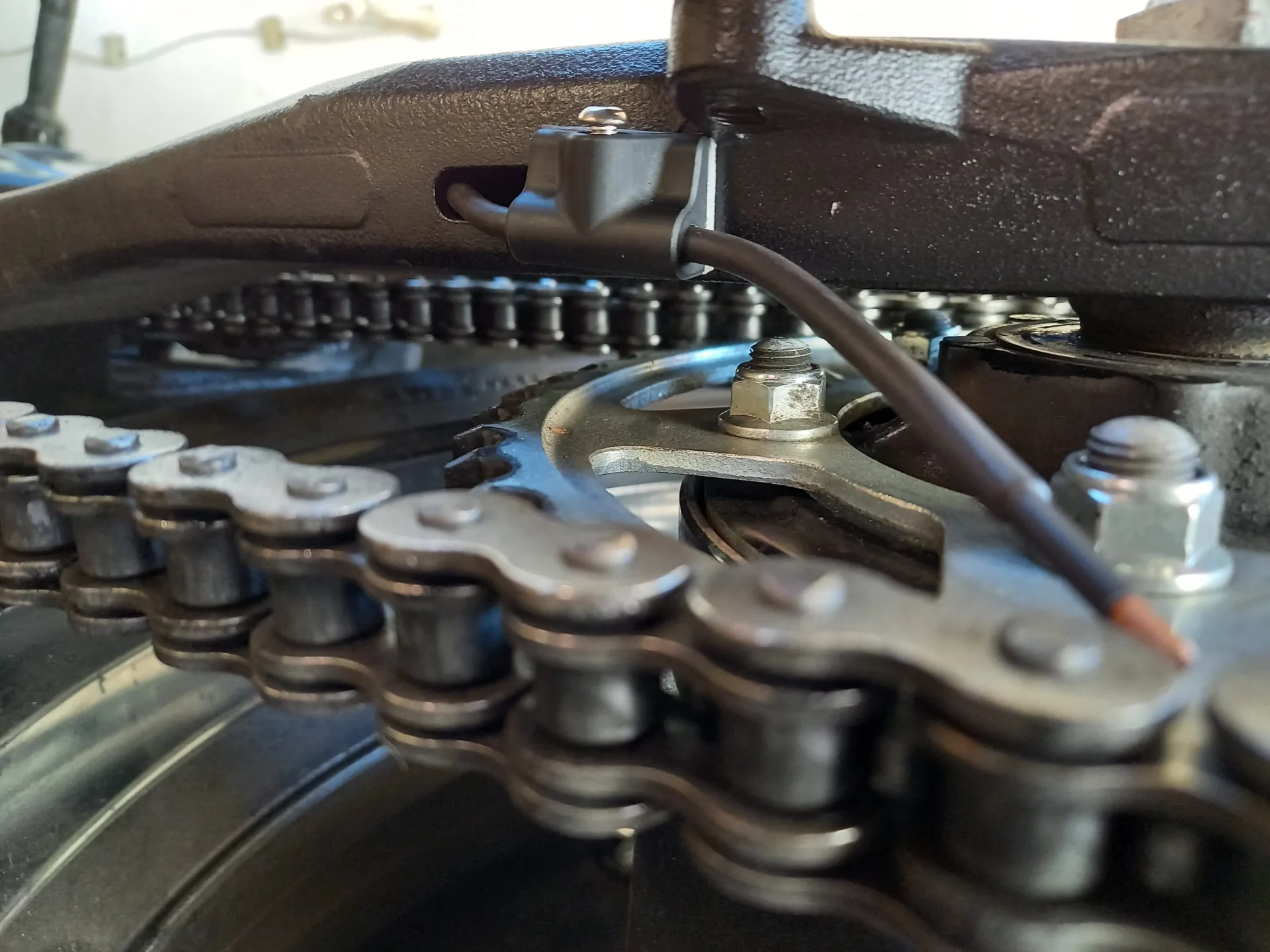

Düse
Am Kettenblatt, Außenseite, Schlauch innen durch die Schwinge gelegt. Mit einem Draht durch die Schwinge gehen und dann den Schlauch mit Hilfe des Drahtes durchziehen.
Schaltplus
Wurde an der Kennzeichenbeleuchtung abgegriffen. Der Stecker befindet sich auf der rechten Seite unter dem Sitz auf der Höhe des Sicherungskastens. Die Kabel wurden durchtrennt, die Plusleitung erweitert und alle Enden mit Rundsteckern (Japanstecker) versehen. Alternativ befindet sich unter der Lichtmaske noch ein freier Stecker.

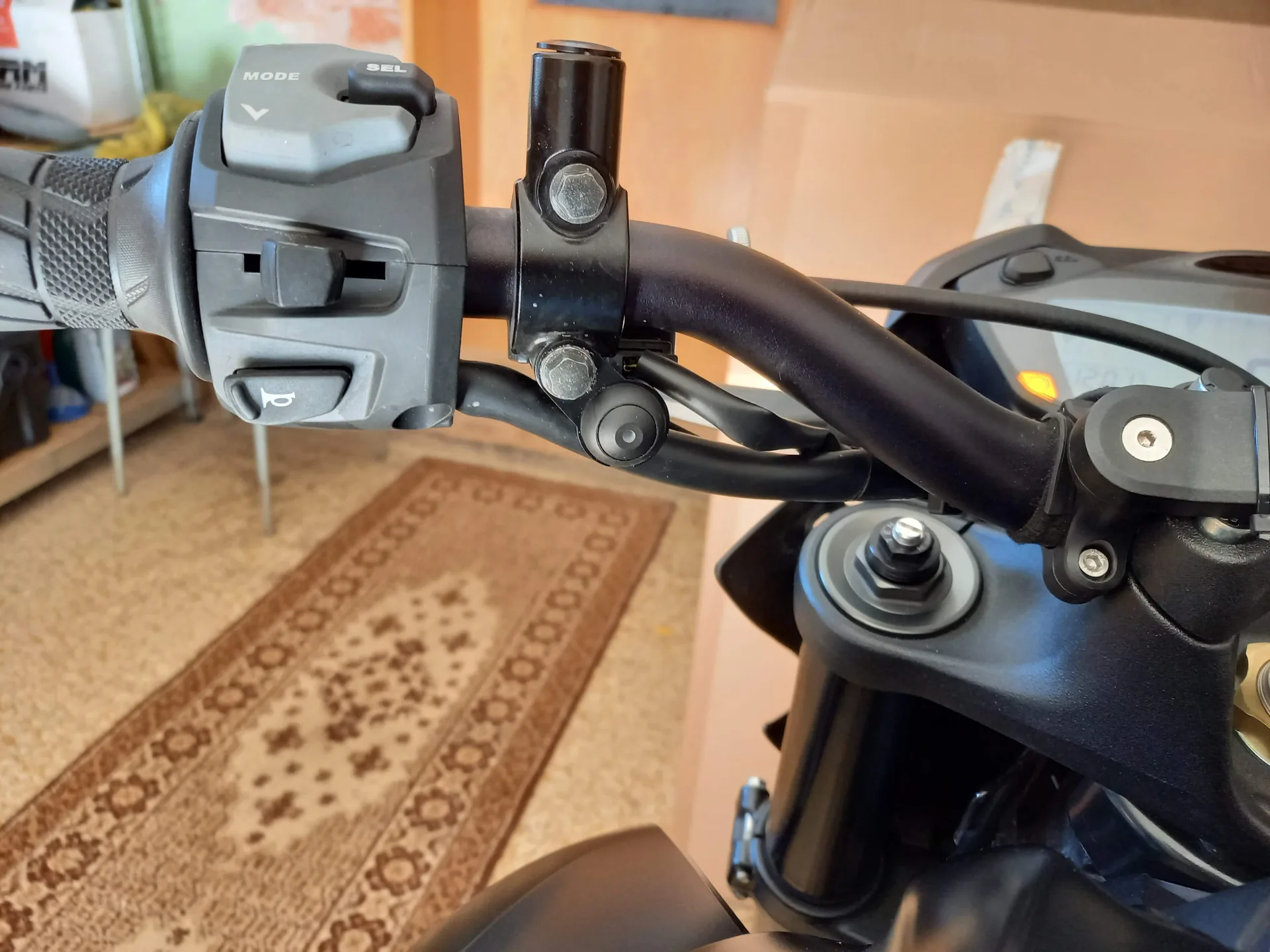

Regenschalter
Links am Lenker.
Steuereinheit
Unter dem Soziussitz mit Kabelbinder am Rahmen fixiert.
