Kettenöler für die KTM 1190 Adventure R
2 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von Stephan
KTM 1190 Adventure R – Baujahr 2015
Öltank 60 ml
Den Tank habe ich links unter die Seitenabdeckung platziert. Hier befindet sich bereits eine Gummiabdeckung, auf die der Tank gesetzt werden kann (zusätzlich die variable Tankentlüftung installiert).

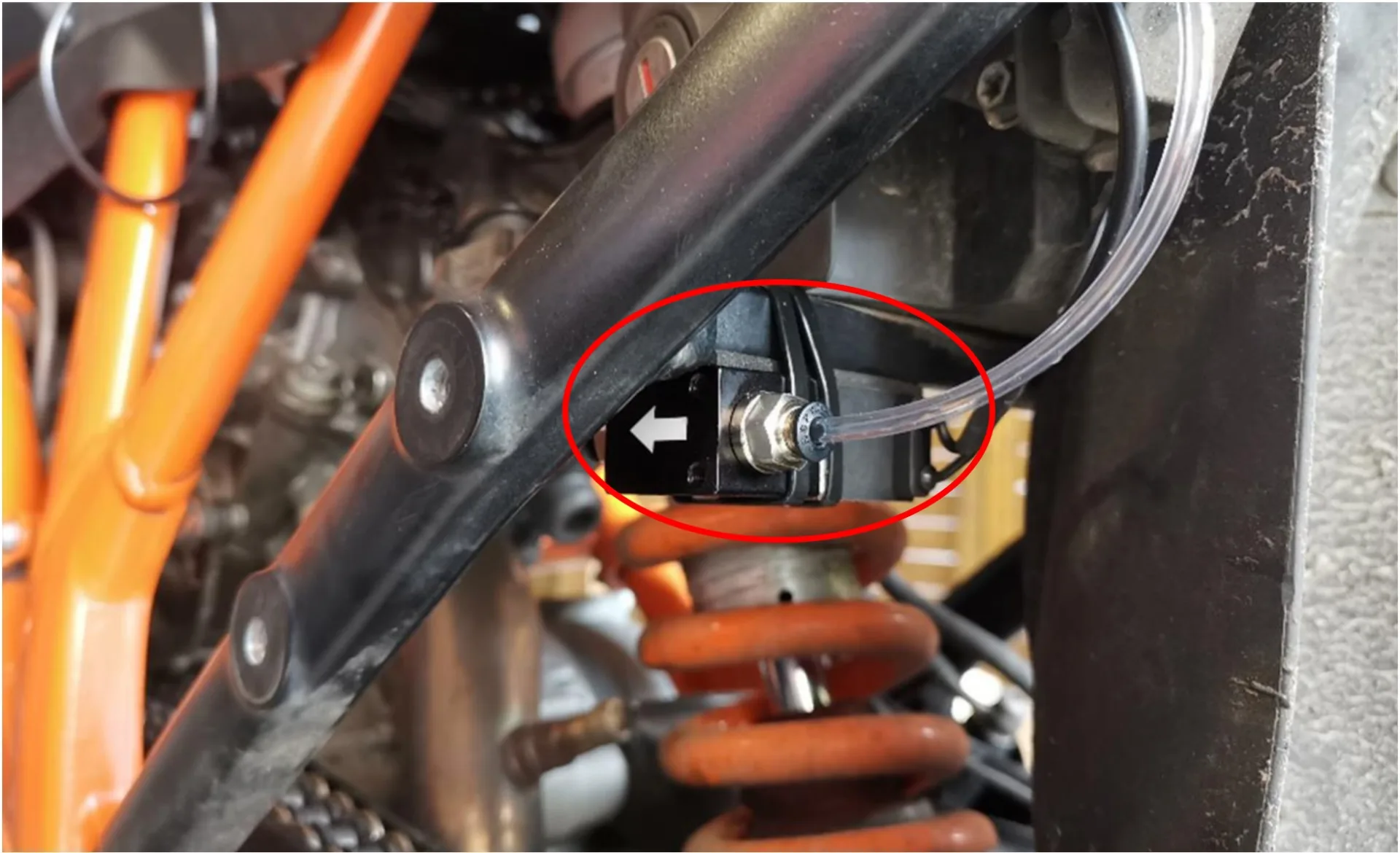

Dosierventil
Das Dosierventil habe ich an die Rahmenquerstrebe hinter dem Federbein auf der linken Seite mit doppeltem Kabelbinder befestigt. Zwischen Dosierventil und Rahmen habe ich die mitgelieferte und von mir zugeschnittene Moosgummipolsterung geklebt.

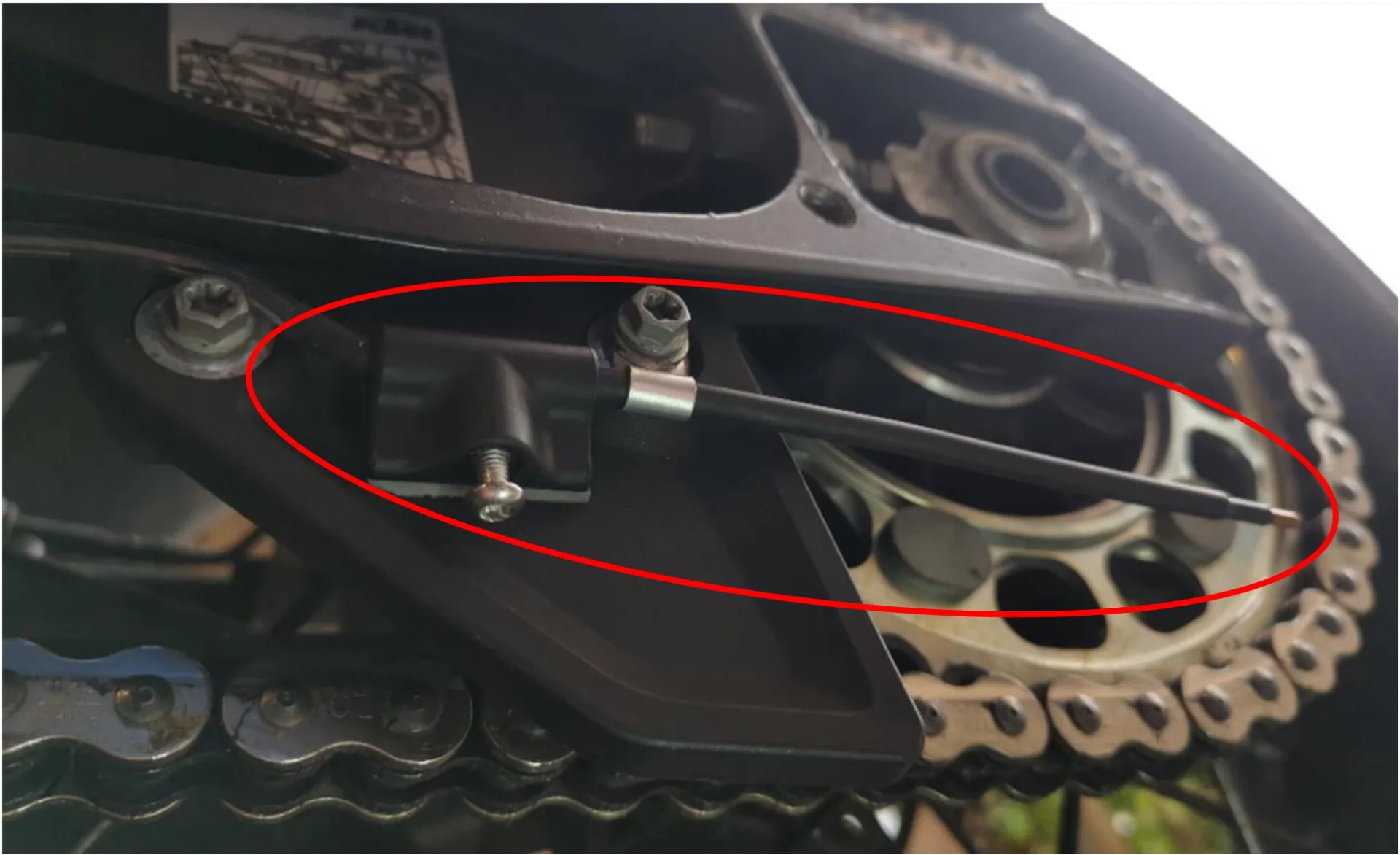

Düse
Am Kettenblatt, Außenseite (Düsenhalter und zusätzlich die Aluschelle als Befestigung verwendet)

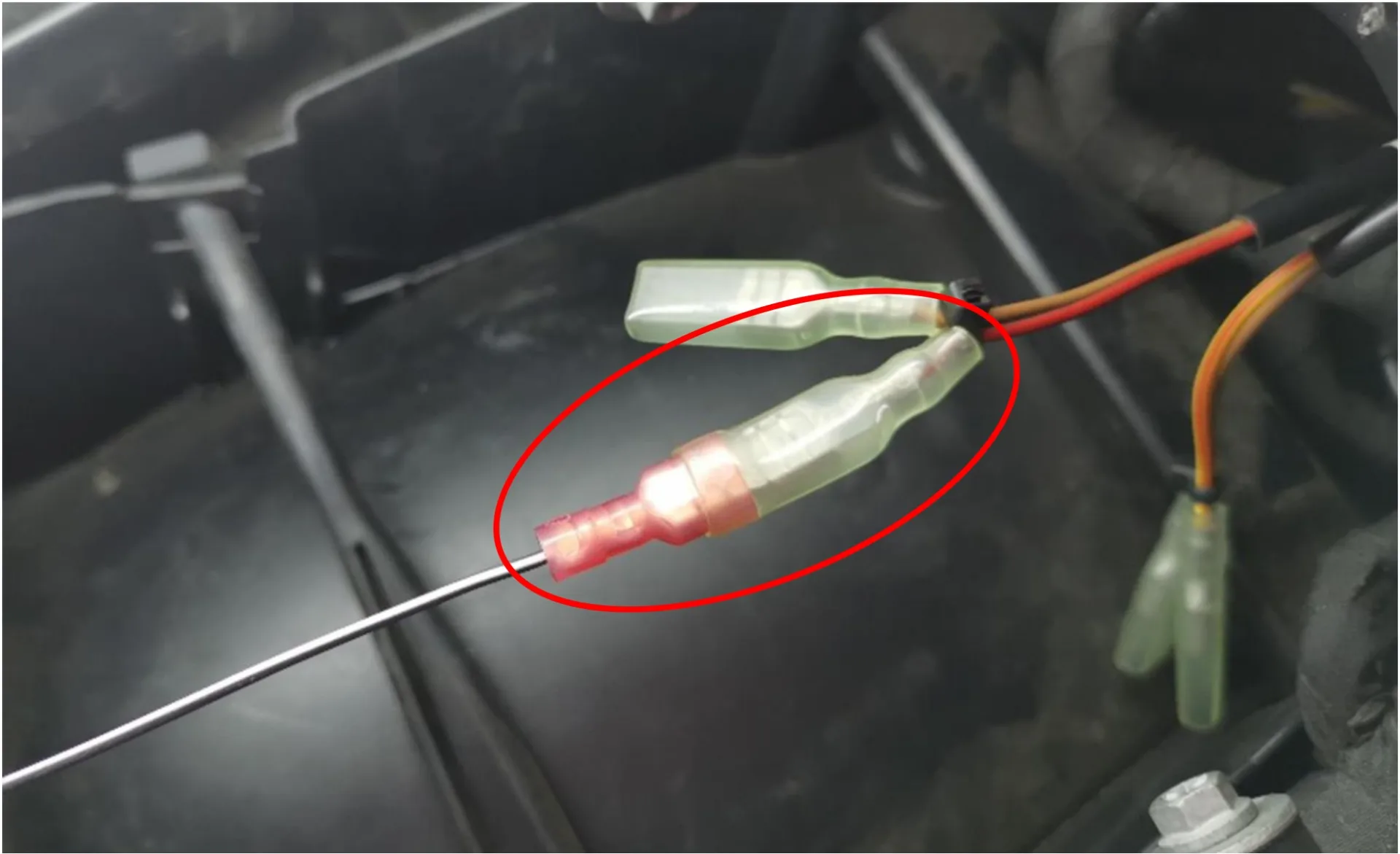

Schaltplus
Der Anschluss an ACC 2 (Zündung) ist bei der 1190 R ebenfalls sehr einfach, da sich sowohl ein ACC 1 als auch ein ACC 2 bereits vorbereitet im hinteren Bereich unter der Sitzbank befinden.
Regenschalter
Den Regenschalter habe ich auf der linken Lenkerseite an der Aufnahme für den Handschutz befestigt.

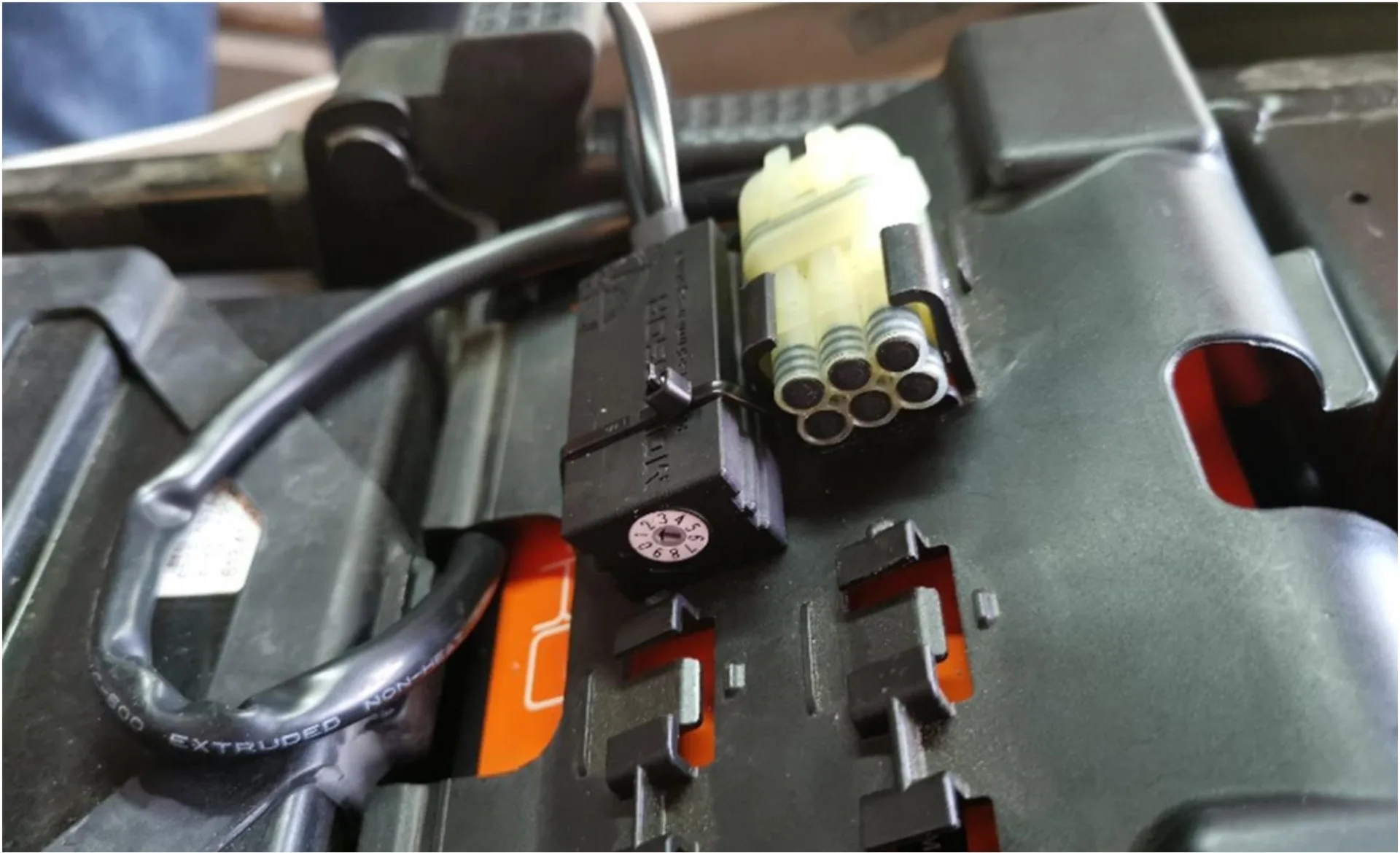

Steuereinheit
Hier hat sich der Einbau auf der Abdeckung der Batterie unter der Sitzbank angeboten. Diese Stelle ist ziemlich passgenau und bietet die Möglichkeit, die zentrale Steuereinheit fest mit einem Kabelbinder zu fixieren. Darüber hinaus ist die Steuereinheit gut zu erreichen, allerdings nicht ohne Entfernen der Sitzbank.
Einbaudokumentation von Carsten
KTM 1190 Adventure R – Baujahr 2013

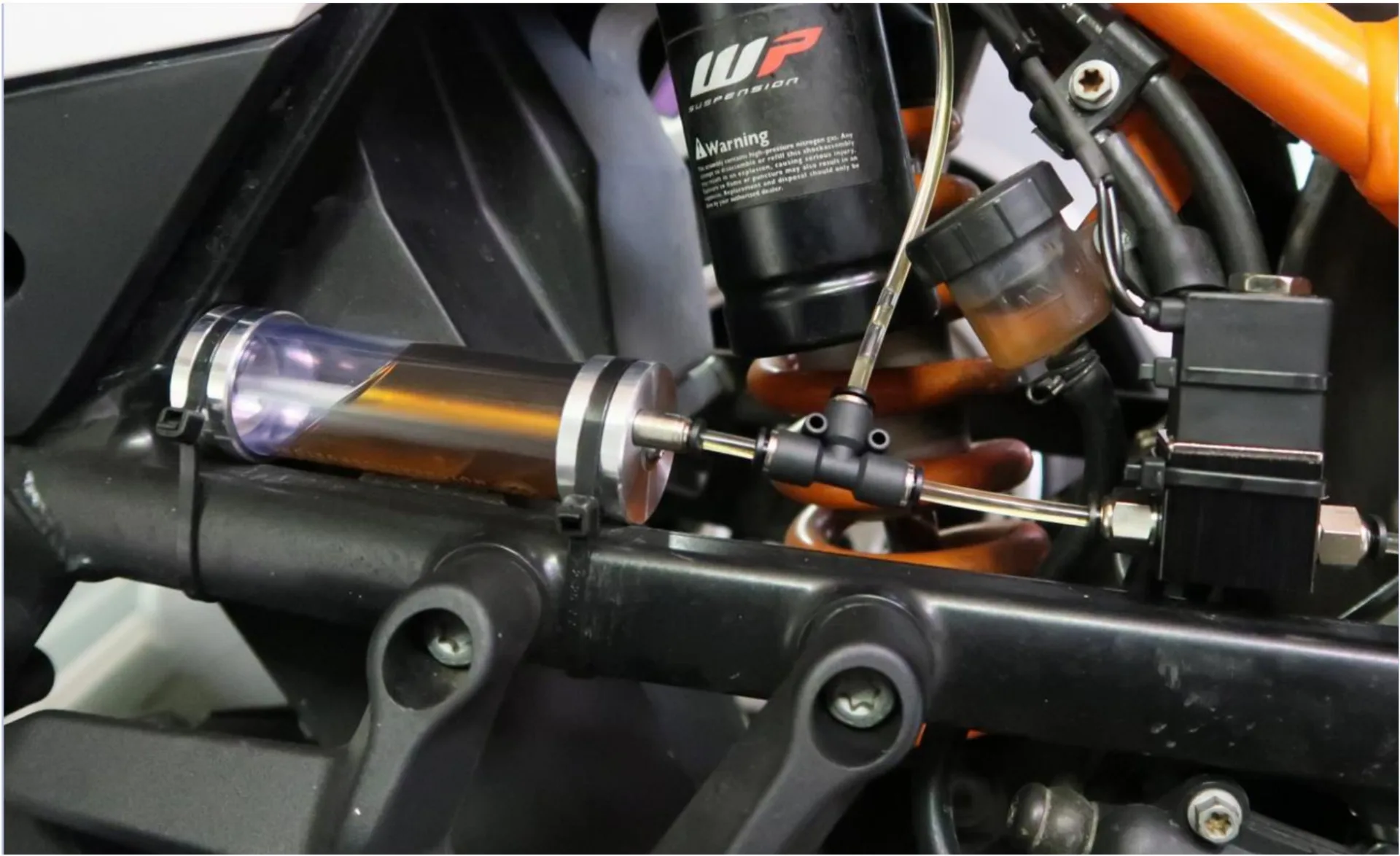

Öltank 60 ml
Rechts am Heckrahmen, auf Höhe der Soziusfußraste

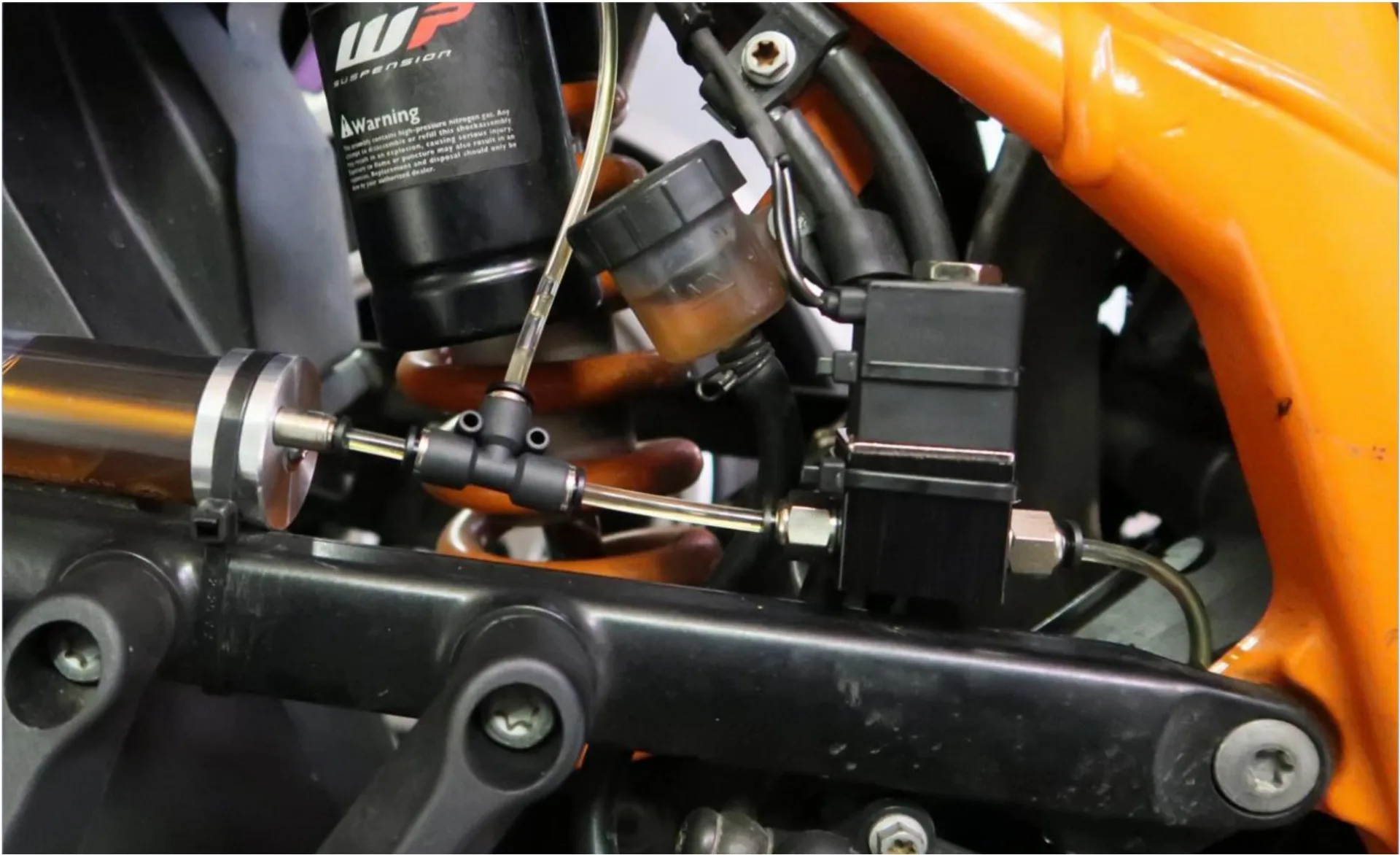

Dosierventil
Ebenfalls rechts am Heckrahmen
Düse
Am Kettenblatt, Außenseite

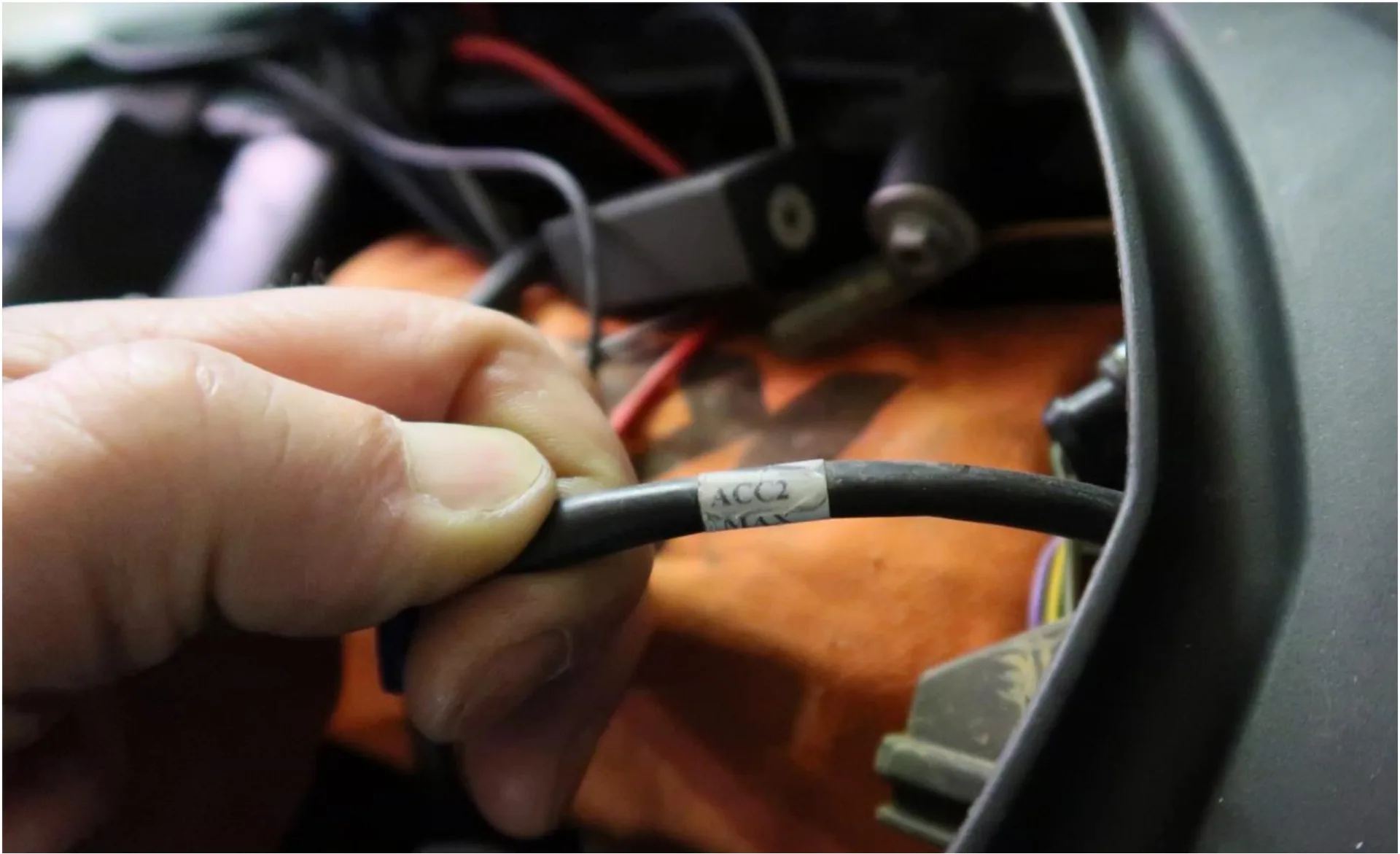

Schaltplus
Unter der Sitzbank, am „ACC2“ abgegriffen

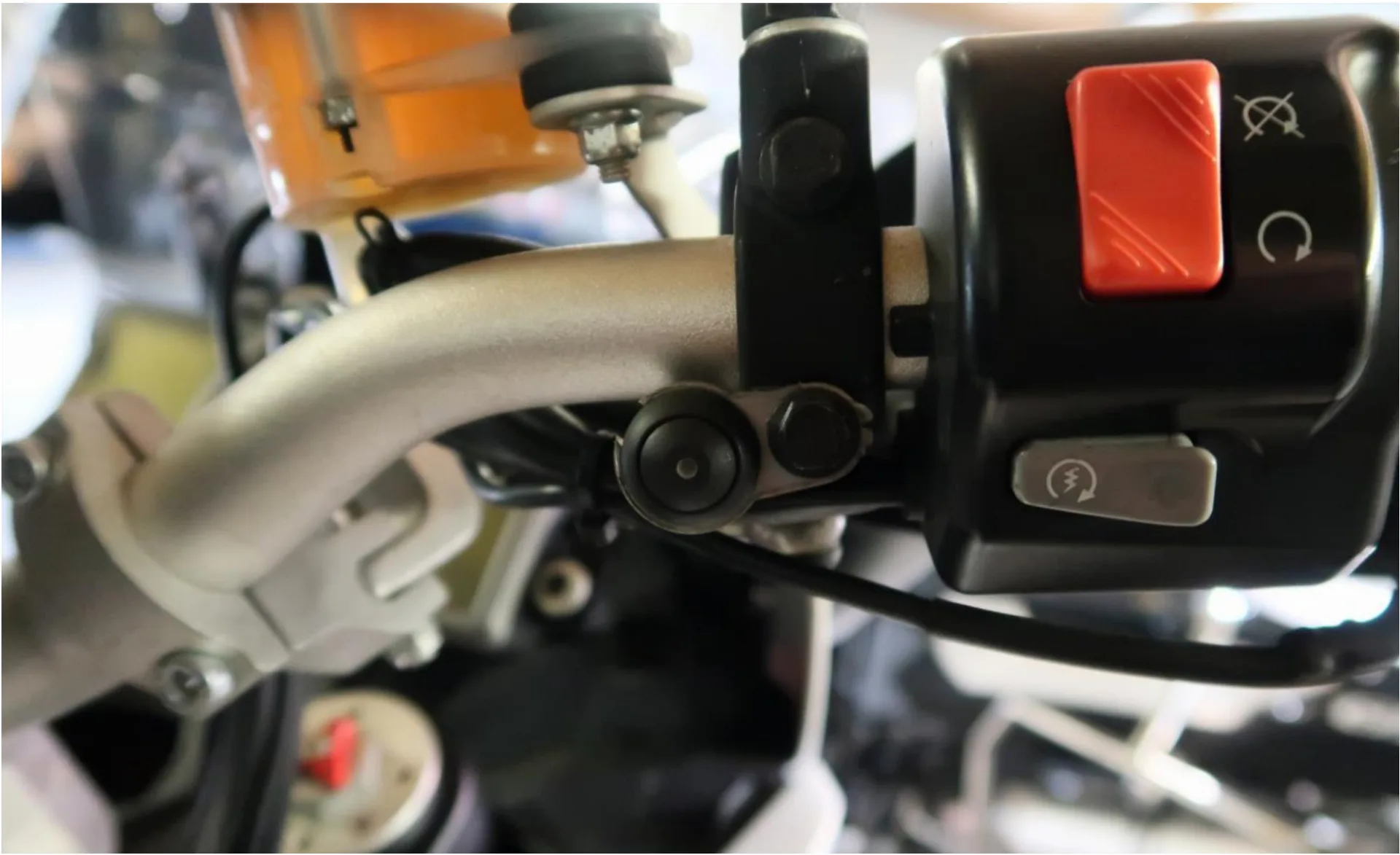

Regenschalter
Rechts am Lenker
Steuereinheit
Unter der Sitzbank, auf Höhe vom Soziussitz verstaut
