Kettenöler für die Suzuki V-Strom 1000 (DL1000)
3 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von HaWe
Suzuki V-Strom 1000 – Baujahr 2019
Öltank 60 ml
Unter der seitlichen Heckverkleidung, links hinten am Rahmen
Dosierventil
Vor dem Öltank, auf Höhe der Seitenteilbefestigung. Montage „kopfüber“, Stromanschluss unten, Befestigung mit Kabelbindern am Heckrahmenrohr
Düse

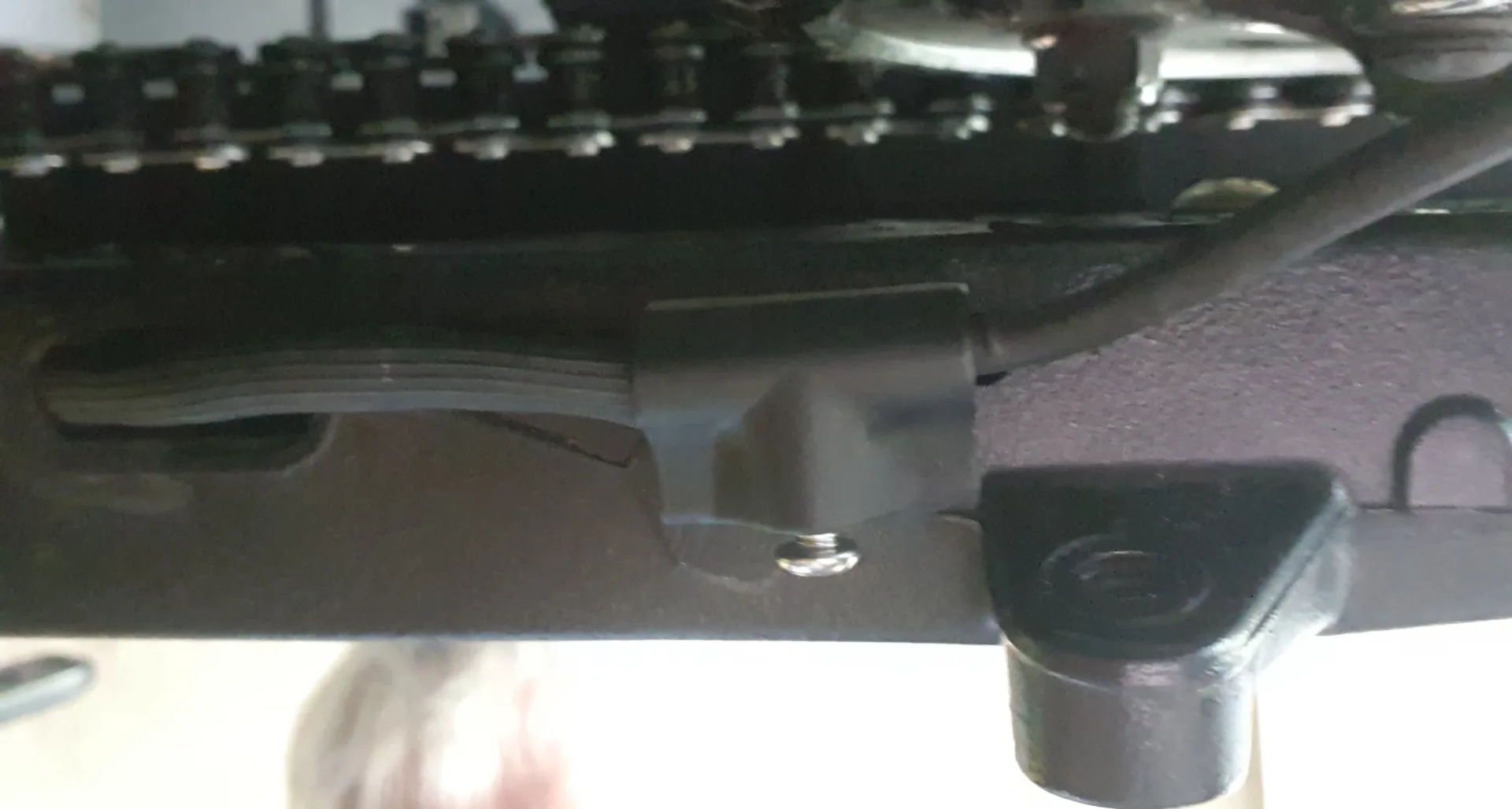

Am Kettenblatt, Außenseite, Schlauch innen durch die Schwinge verlegt (in rundes Loch auf Schwingen-Innenseite hinein, aus ovalem Loch unten an der Schwinge hinaus). Bild zeigt die Ansicht von unten!
Schaltplus
Unter der Sitzbank hinten rechts: Braunes Kabel an der Steckverbindung (=Standlicht+Kennzeichenbeleuchtungmit Stromdieb (rot)
Regenschalter
Rechts am Lenker, Kabelverlegung auf der rechten Seite am vorhandenen Kabelbaum unter dem Tank
Steuereinheit
Zwischen dem Sitzbankschloss und dem Sicherungskasten

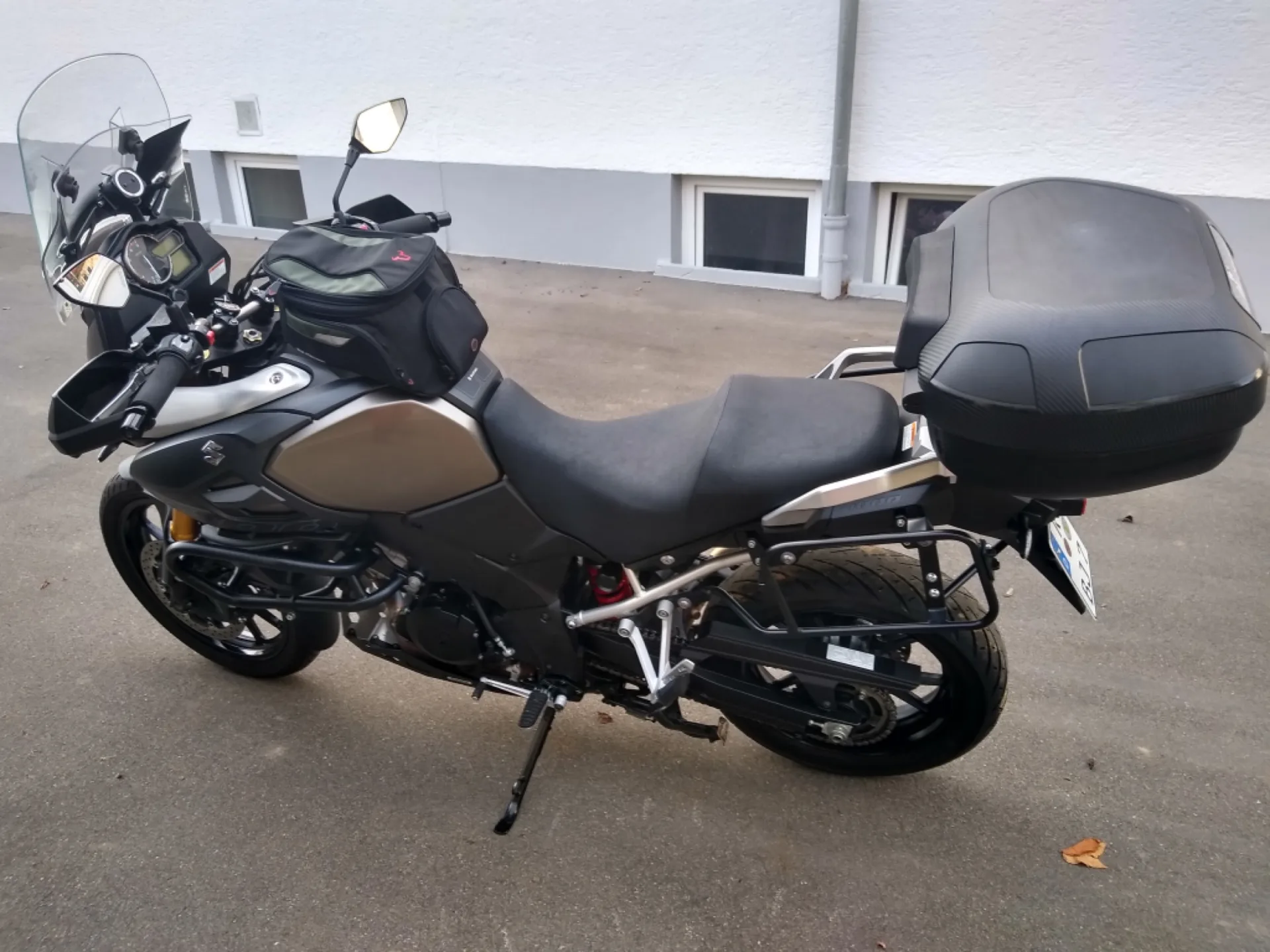

Einbaudokumentation von Peter
Suzuki V-Strom 1000 – Baujahr 2015
Öltank 60 ml
Mit einem Kabelbinder im Stauraum im Heck links. T-Verteiler daneben mit Kabelbinder fixiert.
Dosierventil
Unter der Strebe des Sitzbankschlosses linke Seite. Magnetspule Richtung Schloss. Kabelbinder am Ventil befestigt da die Magnentspule warm werden kann.
Düse

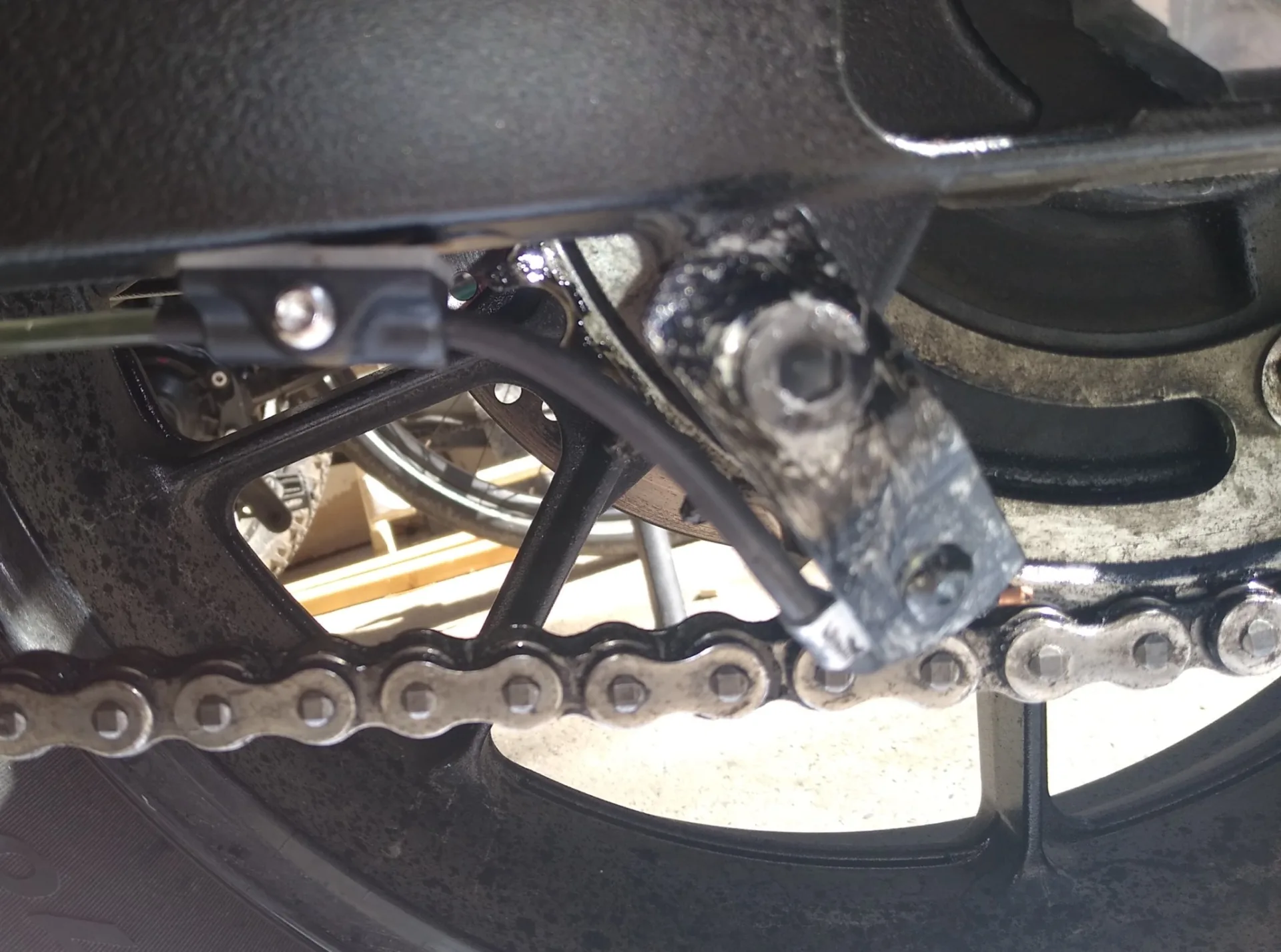

Montage der Düse am Kettenblatt. Ein Stück Blech zurechtgeschnitten, gebohrt, und zurechtgebogen. hingebogen und am Gewinde an der Schwinge montiert. (Da hatte ich nicht mehr genug Farbe😊
Schaltplus

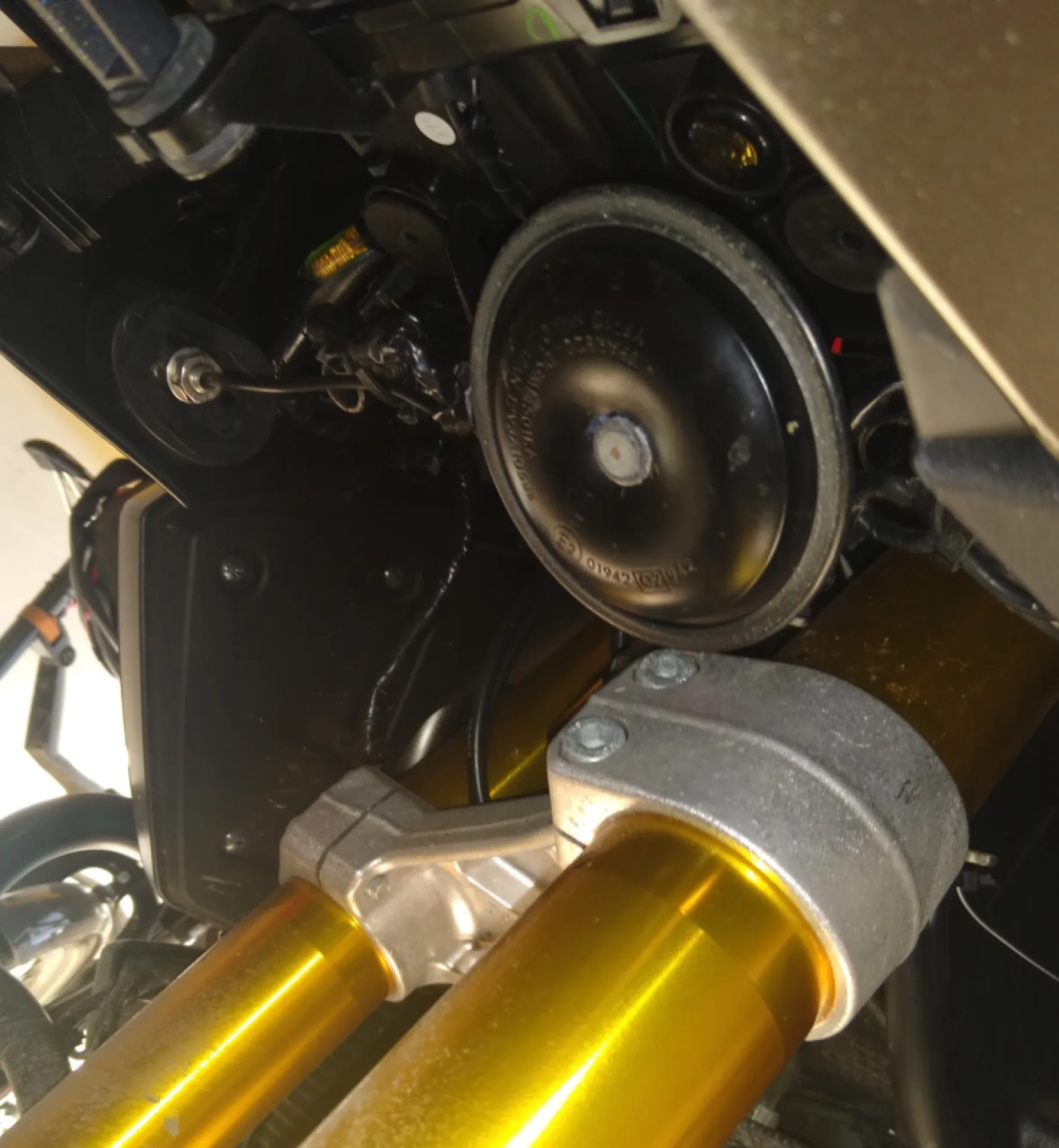

An der Hupe vorne. Kommt man recht leicht dran. Der "Doppelstecker- Kabelschuh" ist beim Set dabei.
Regenschalter

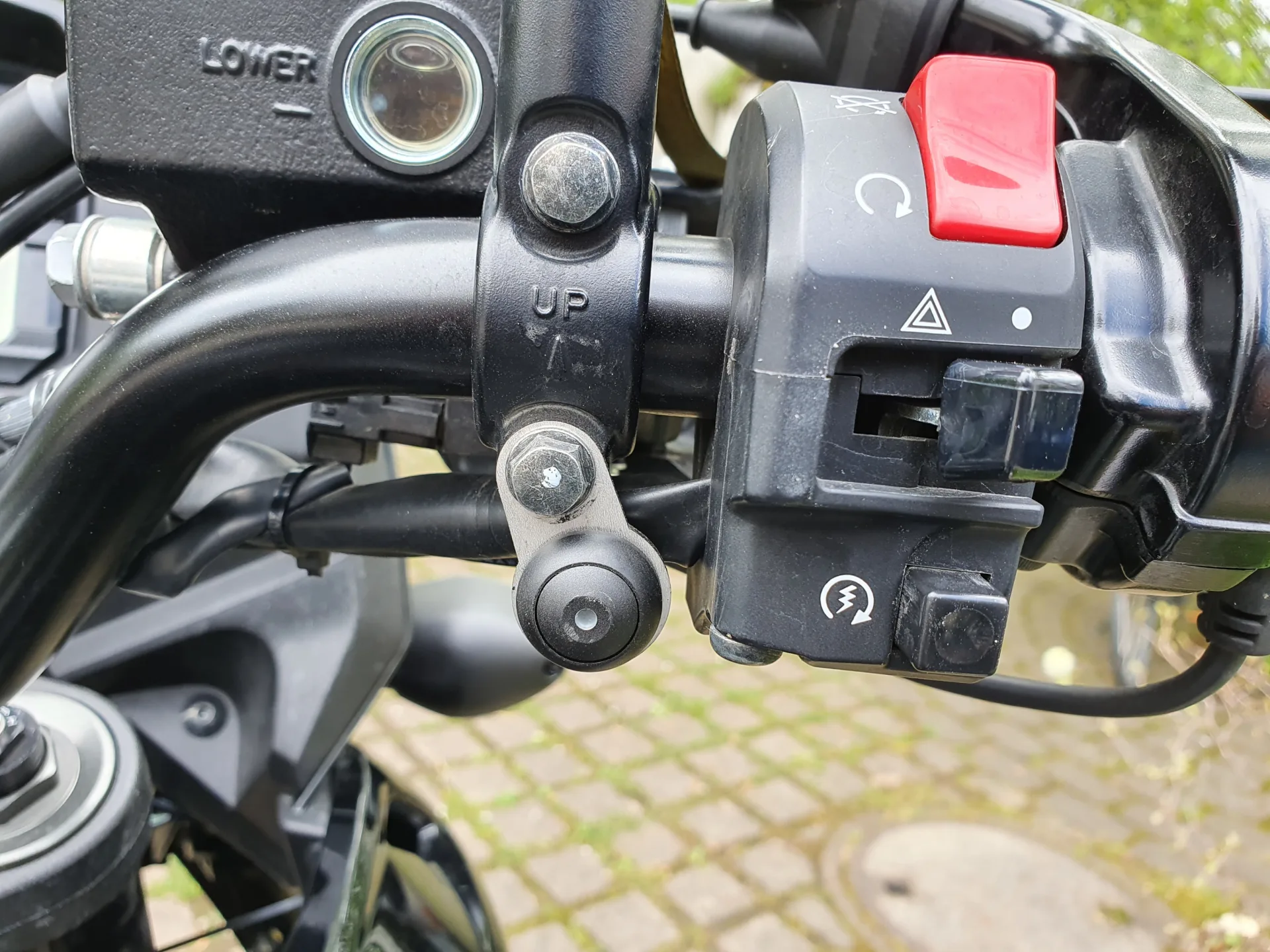

Links am Lenker
Steuereinheit
Unter der Sitzbank, neben dem Sicherungskaste Neben dem Minus Pol der Batterie ist eine „Lasche“ dort wurde die Box montiert
Einbaudokumentation von Sebastian
Suzuki V-Strom 1000 – Baujahr 2003
Öltank 120 ml
Unter der Heckverkleidung, rechts am Rahmen.
Dosierventil
Mit Hilfe des mitgelieferten Winkels am Batteriefach, unterhalb des Tanks.
Düse
Am Kettenblatt, Außenseite, Schlauch unten an der Schwinge angeklebt.
Schaltplus
Per Stromdieb an der Kennzeichenbeleuchtung ( ebenfalls schwarz - weißes Kabel) abgenommen.
Regenschalter
Rechts am Lenker
Steuereinheit
Unter der Sitzbank, an der Außenseite des Staufachs.
