Kettenöler für die Triumph Speed Triple 1200 RS
Einbaudokumentation von Christoph

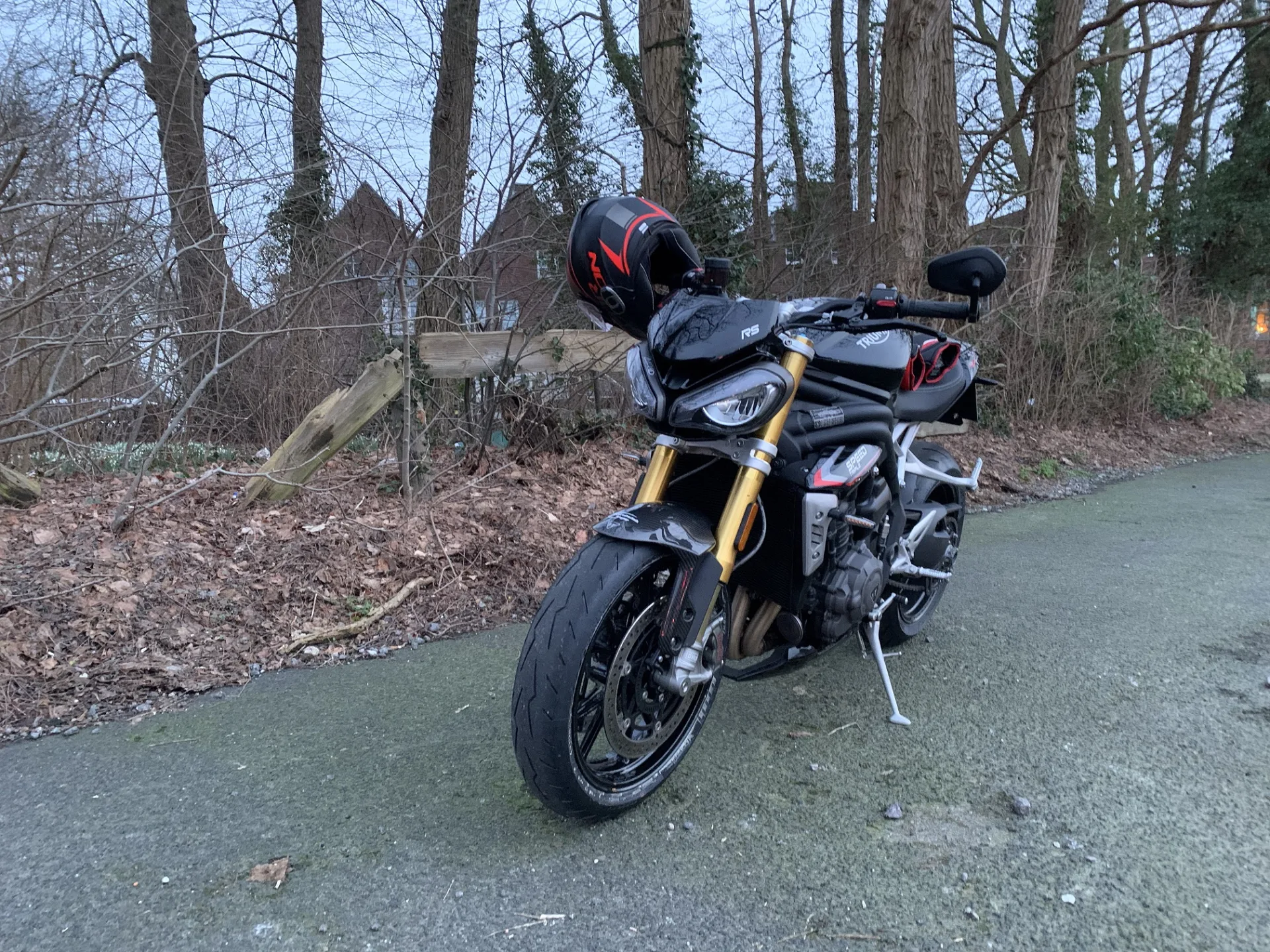

Triumph Speed Triple 1200 RS – Baujahr 2022
So hat Christoph den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.
Öltank 60 ml
An der linken Seite zwischen Heckrahmen und Seitenverkleidung (keine variable Entlüftung verbaut). Zu Montage müssen die drei oberen Schrauben der Verkleidung gelöst werden, um den Tank dort platzieren zu können.
Dosierventil
Unter der Soziusabdeckung/Soziussitz. Fixierung mittels Kabelbinder. Ventileinlassöffnung zeigt nach oben und die Auslassöffnung nach unten.

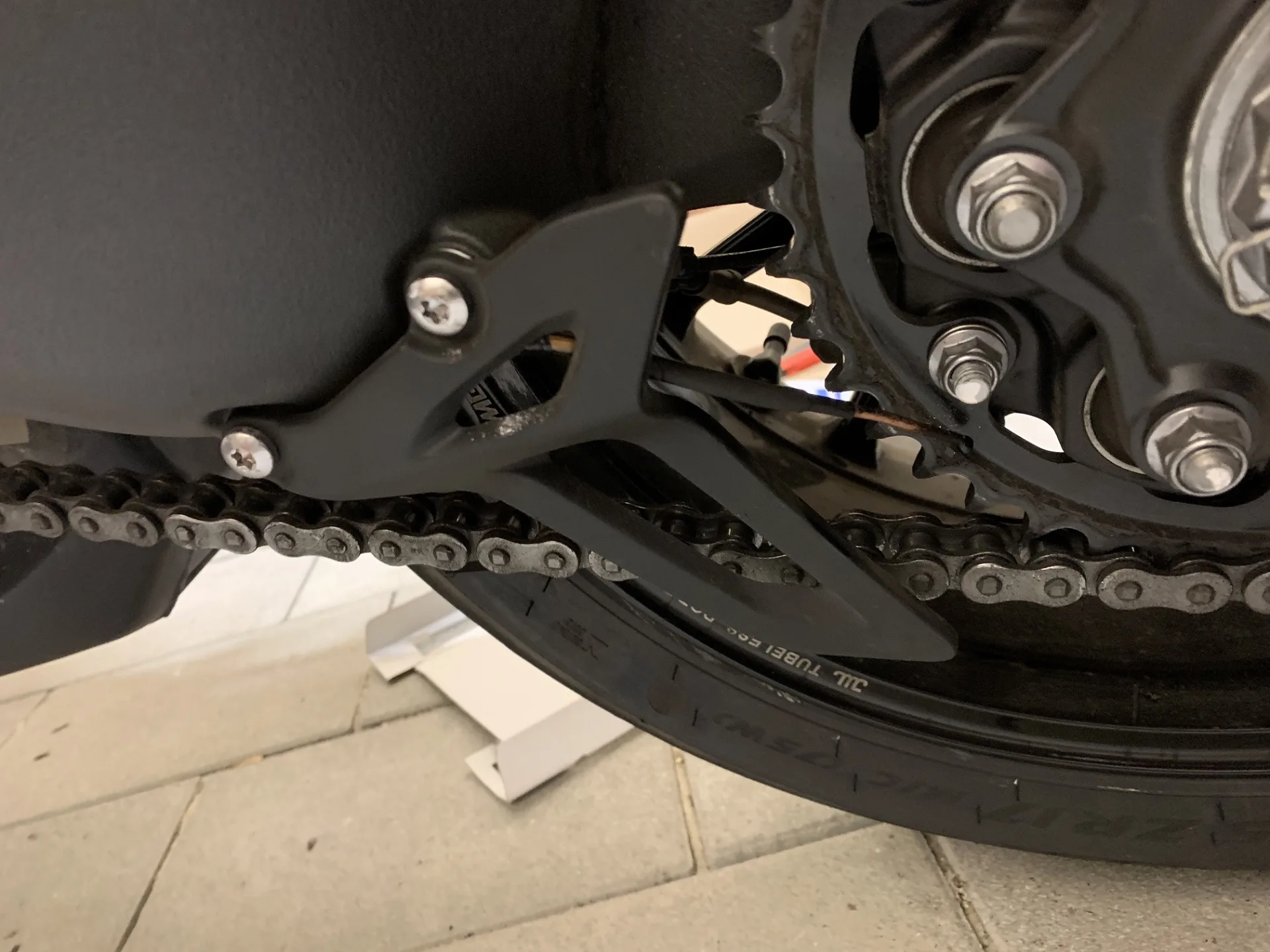

Düse
Am Kettenblatt, Außenseite, Schlauch unten an der Einarmschwinge befestigt. Den Schlauch dann am unteren Holm des Heckrahmens entlang zum Ventil verlegt. Fixierung der Düse mittels der Schlauchklemme an der oberen Schraube des Kettenschutzes.
Schaltplus
Geschaltetes Plus am Abgang von Relais 3 unter der Sitzbank entweder mittels Stromdieb oder ordentlich verlöten und mit Schrumpfschlauch abdichten/isolieren.
Regenschalter
Links am Lenker (Zur Verlegung des Kabels muss der Tank und die Airbox demontiert werden, wenn man das Kabel nicht sichtbar verlegen möchte)
Steuereinheit
Aufgrund des Platzmangels, wird die Steuereinheit unter der Soziusabdeckung direkt neben dem Ventil positioniert. Dadurch ist gewährleistet, dass man ggf. an den Drehregler kommt, um die Dosiermenge verstellen zu können.
