Kettenöler für die Ducati Monster 821
2 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von Alex "Yappa
Ducati Monster 821 – Baujahr 2019
Öltank 60 ml
Unter dem Heck ( hier mit kurzem Heck Evotec) 2 Bohrungen d= 6mm, Befestigung mit SKS Germany Anywhere-Adapter. Mit Hitzeschutzschlauch verlegt. Einfederweg ist 140mm , genug Abstand zum Tank.
Dosierventil
Unter der Heckverkleidung ‚unter dem Steuergerät , Bohrung D=-10mm für Schlauchverlegung
Düse
Ritzel vorne . Halterung mit UHU Endfest Schnell befestigt. Die Oberfläche ist für den Original Aufkleber zu rau und hält nicht. Schlauch mit Hitzeschutz verlegt ( mehr zum mechanischen Schutz und wegen der Optik)
Schaltplus
Es gibt 2 Möglichkeiten: Links vorne am Tank (Leerstecker, Sumitomo Stecker gibt es im Shop) oder wie hier unter der … Habe ein Y mit Japan Rundstecker eingebaut um die USB Dose weiter nutzen zu können. Links vorne unterm Tank geschaltet +12V FREIER STECKER unter der Sitzbank +12V belegt durch die USB Dose mit Y Zwischenstecker beides verwendbar (Y mit Japan Rundstecker gebaut)

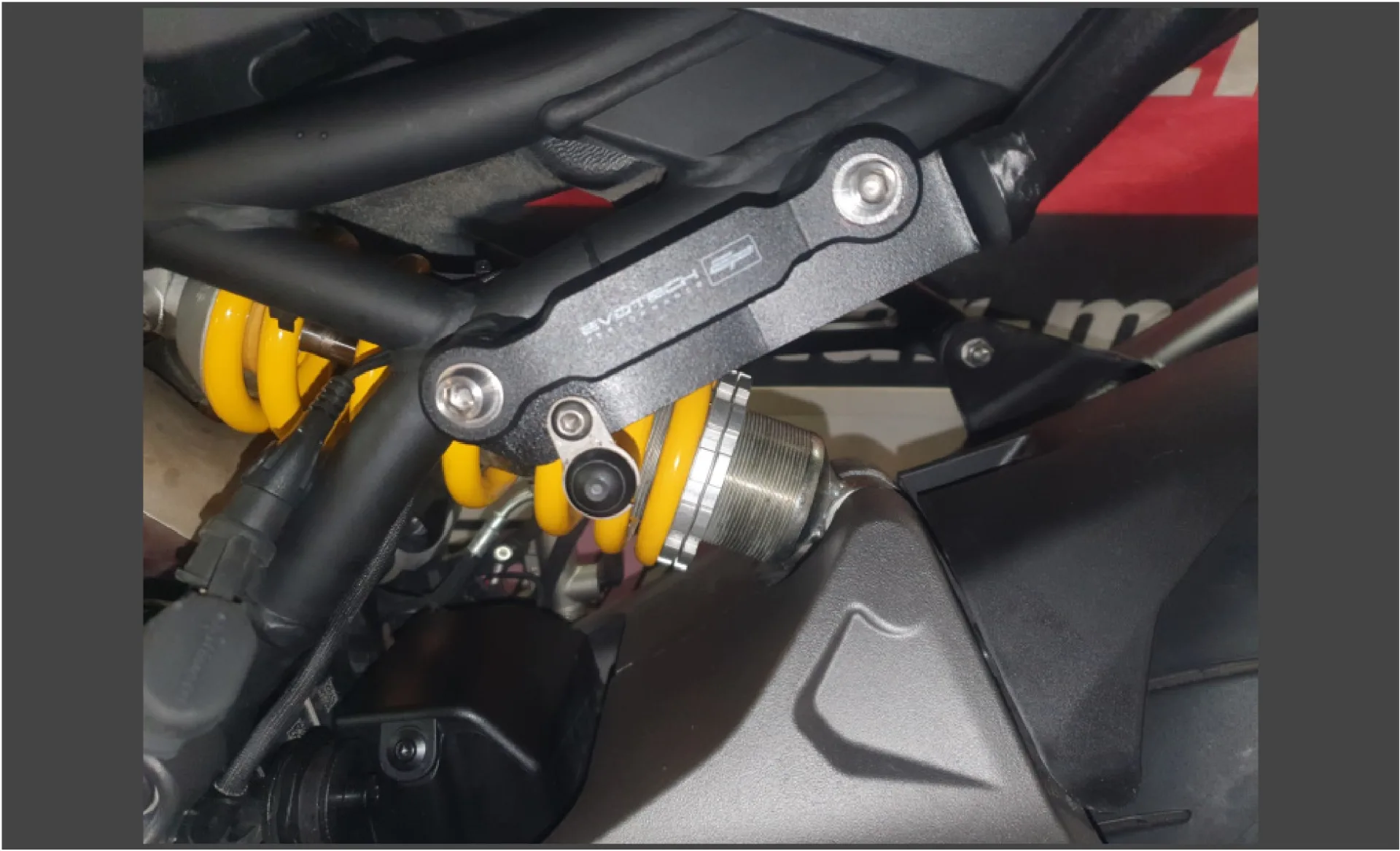

Regenschalter
Position am Lenker oder wie ich links an der Fußrasterhalterung( Halter Motech SLC Träger) Grund waren die kurze Wege bei der Verlegung.

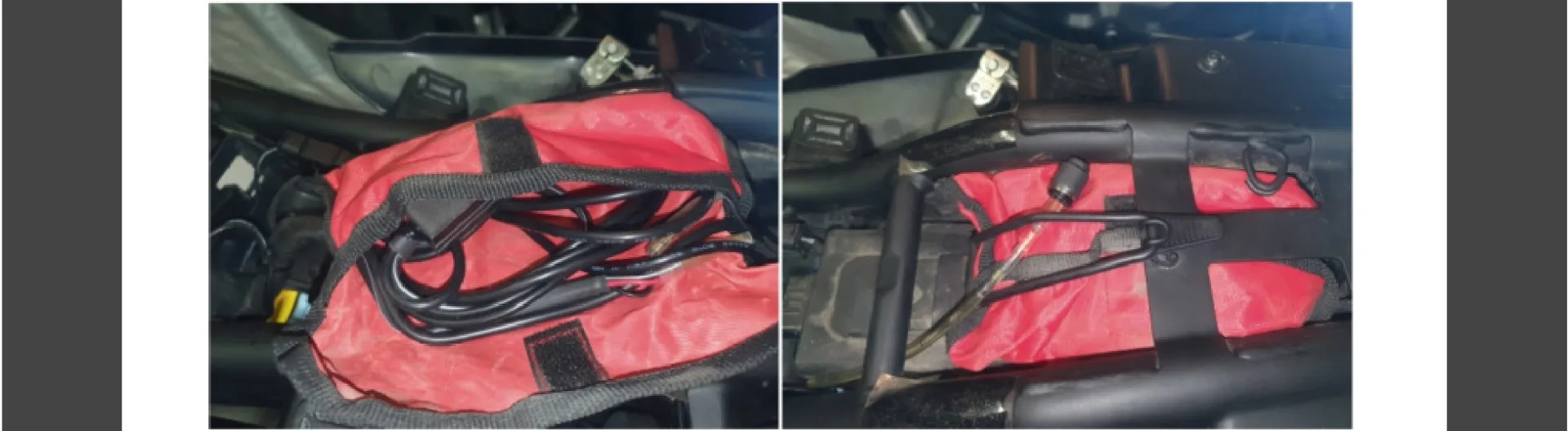

Steuereinheit
Unter der Sitzbank in der Bordwerkzeugtasche. Hier passen alle Kabel perfekt rein.
Einbaudokumentation von Nico
Ducati Monster 821 – Baujahr 2016
Öltank 60 ml
Hinten links in der Heckverkleidung unter der Sitzbank. Die Sitzbank sollte sich in der oberen Position befinden - sonst ist der Platz wahrscheinlich zu knapp. Rechts ist dann der Nachfüllanschluss.
Dosierventil
In der rechten Heckverkleidung unter der Sitzbank - direkt vor dem Sitzbankschloss (mit Klebepad und Kabelbinder befestigt).
Düse
Am Kettenblatt, Außenseite.Die Leitung habe ich am Heck-Hilfsrahmen mittels Kabelbindern befestigt und neben dem Ritzel an der Schwingenachse entlang und dann an der Unterseite der Schwinge verlegt.
Schaltplus
Auf der linken Seite neben den Tank befindet sich ein Japan-Stecker für zusätzliches Zubehör (z.B. Heizgriffe). Mit passendem Gegenstück einen Anschluss (Steuerleitung s/w & Plus zusammen) mittels SuperSeal-Stecker unter die Sitzbank gelegt - siehe Nr. 5 (Nr. 1: Steuerbox, Nr. 2: Dosierventil, Nr. 3: Tank, Nr. 4: Nachfülllanschluss)
Regenschalter
Links am Lenker - Halter farblich angepasst.
Steuereinheit
Unter der Sitzbank vor dem Sitzbankschloss (davor das Dosierventil) - so ist es problemlos mittels kleinem Schraubendreher erreichbar.
