Kettenöler für die Kawasaki Z650
Einbaudokumentation von Seeby
Kawasaki Z650 – Baujahr 2020

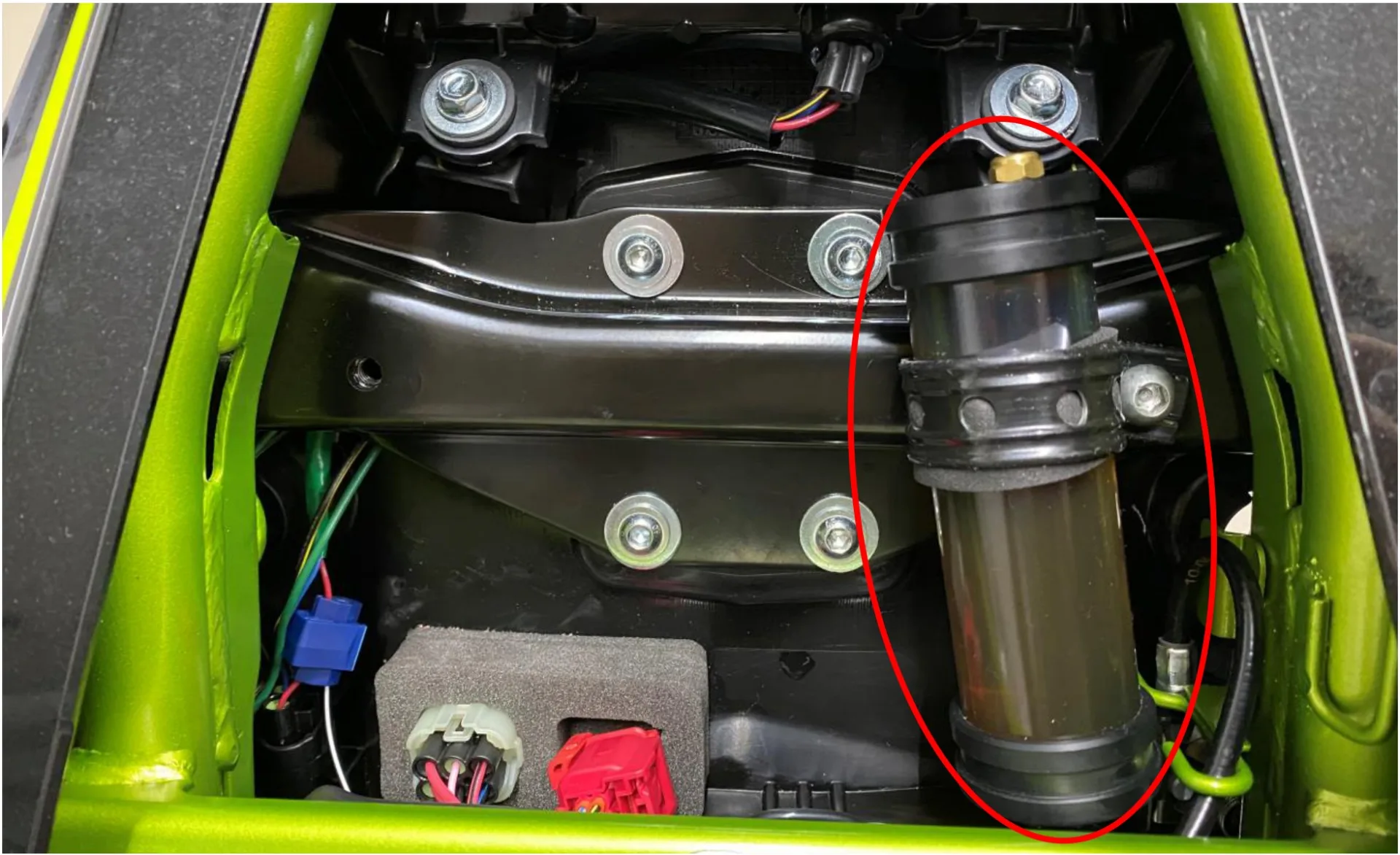

Öltank 60 ml
Verbaut wurde der Öltank links in Fahrtrichtung unter der Sozius-Sitzbank. Befestigt mit einem Lochband an einem vorhandenen Gewinde in der Querstrebe. Zum Schutz des Tankes wurde dieser im Bereich des Lochbandes mit dem mitgelieferten selbstklebendem Schaumband beklebt.
Dosierventil
Das Dosierventil wurde unterhalb der Fahrersitzbank in Fahrtrichtung links am Kunststoffgehäuse innen für das Werkzeugfach befestigt. Befestigung durch zwei 6mm Bohrungen links und rechts neben dem Dosierventil und einem Kabelbinder.
Düse
Die Auftragsdüse wurde an der Schwinge zum Auftragen am Kettenblatt außen gelöst.
Schaltplus
Das geschaltete Plus wurde unter der Sozius Sitzbank in Fahrtrichtung rechts am roten Kabel für die Stromversorgung von Rücklicht und Nummernschildbeleuchtung mit einem Stromdieb realisiert.

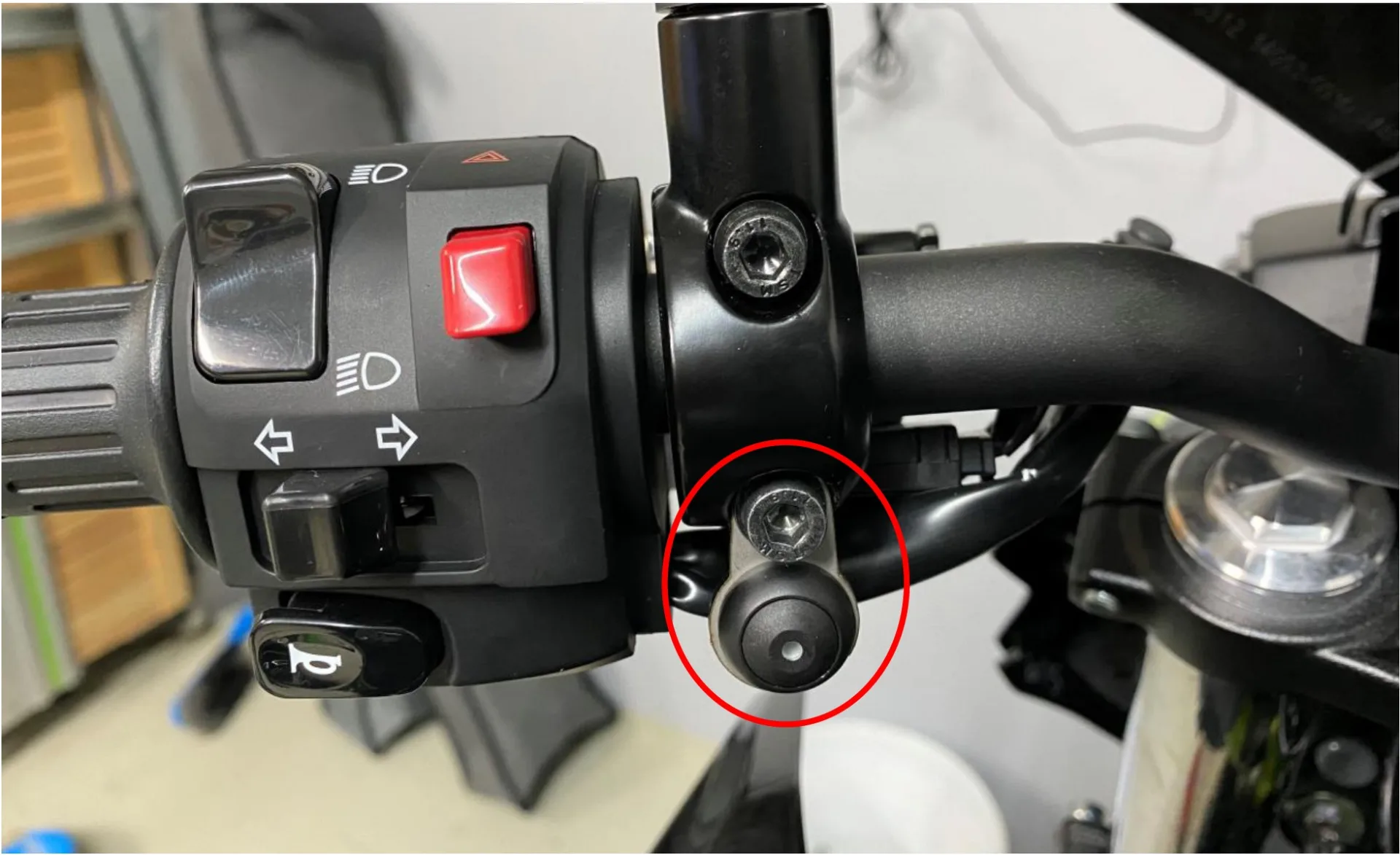

Regenschalter
Der Regenschalter wurde an der linken Armatur unten befestigt, das Kabel am original Kabelbaum durch die vorhanden Führungsgummis an der linken Seite bis zum Werkzeugtaschenfach verlegt.
Steuereinheit
Die Steuereinheit wurde mit den restlichen Kabeln im Werkzeugfach mit Kabelbindern zusammengefasst und fixiert.
