Kettenöler für die KTM 690 Enduro R
2 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von Jörg
KTM 690 Enduro R – Baujahr 2021
Öltank 60 ml
Rechts am Rahmen (zusätzlich ist die Variable-Tankentlüftung verbaut)
Dosierventil
Rechts am Rahmen mit mitgeliefertem Edelstahlwinkel und Kabelbindern. Rahmen mit durchsichtigen Klebeband vor Kratzern geschützt. (zusätzlich den Schutzschlauch verbaut)
Düse

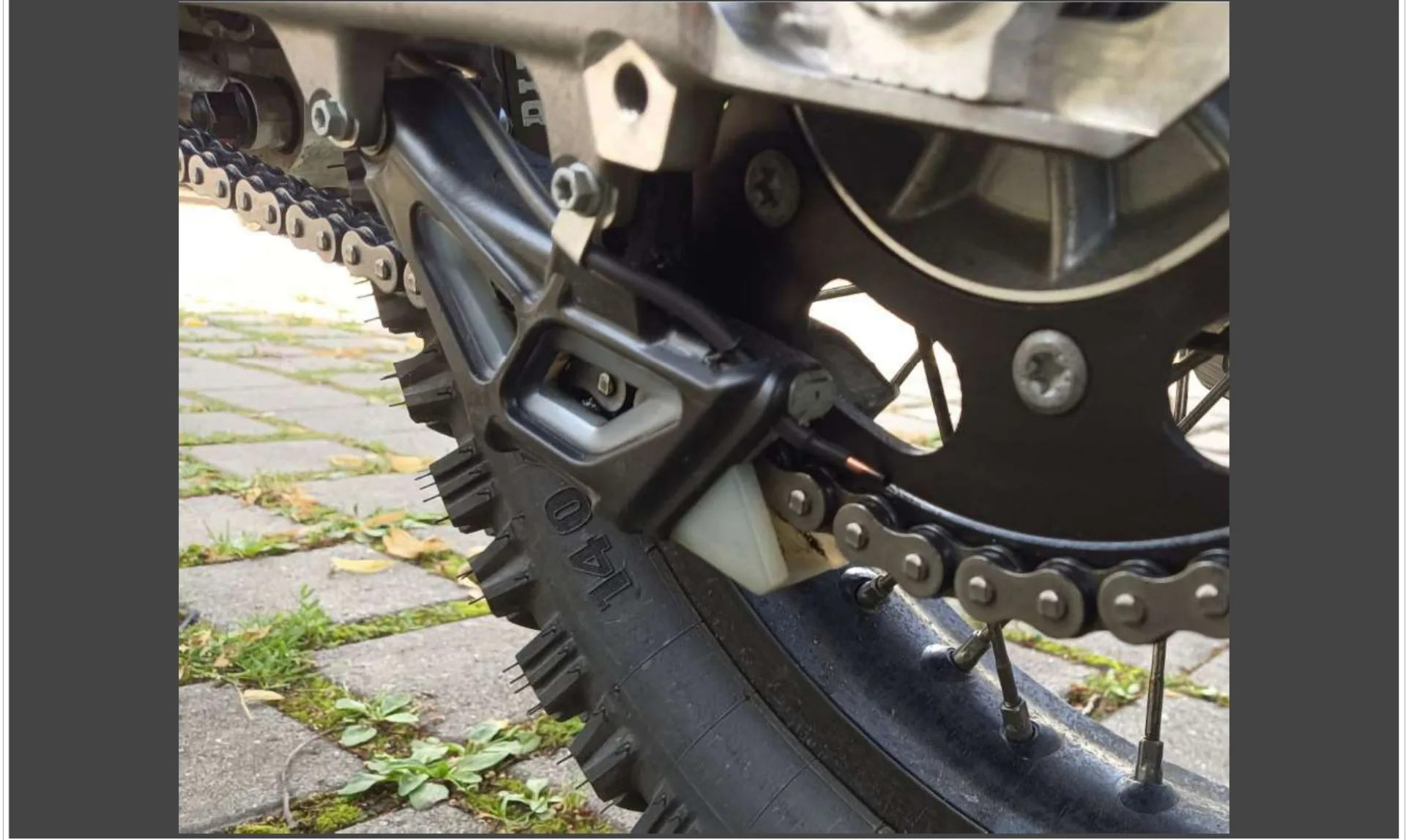

Am Kettenblatt, Außenseite, Schlauch innen durch den Kettenschleifer gelegt/gebohrt
Schaltplus
Am Rücklicht, beim gelben Kabelstrang Schrumpfschlauch entfernt und angelötet.... Mit Heißkleber und Schrumpfschlauch neu eingeschrumpft.
Regenschalter

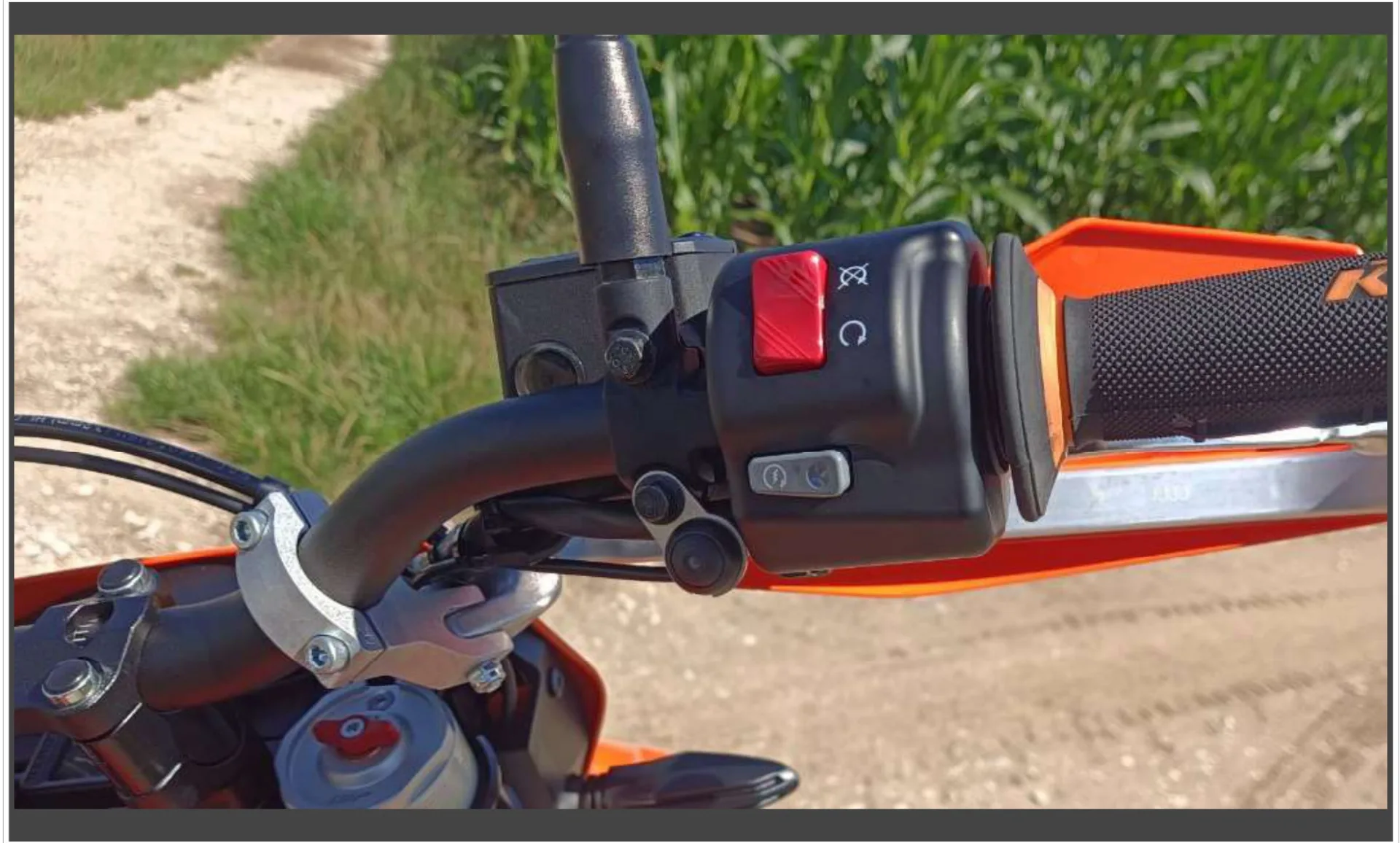

Rechts am Lenker
Steuereinheit

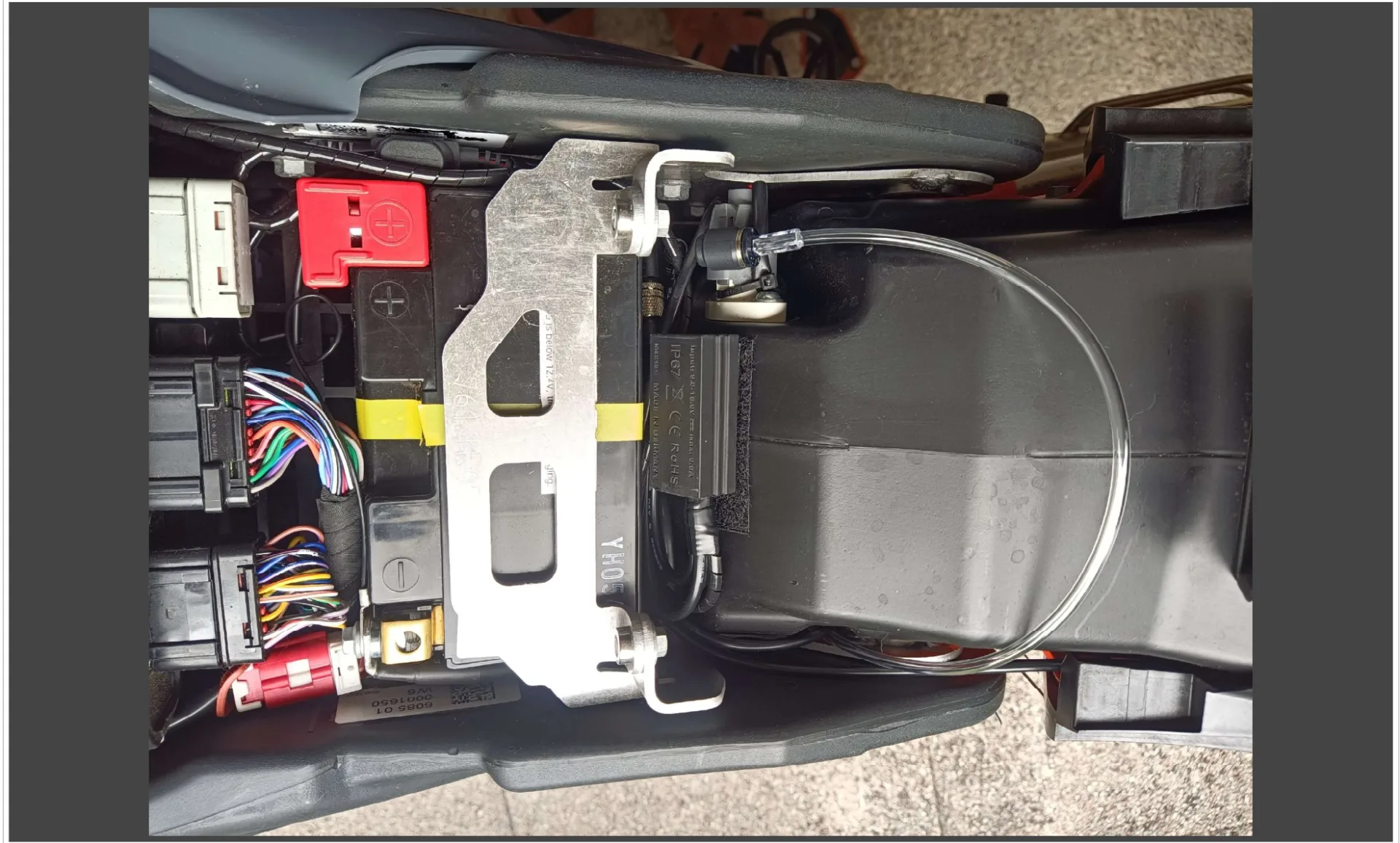

Unter der Sitzbank, auf dem Luftfilterkasten mit Klettband befestigt.
Einbaudokumentation von Horst
KTM 690 Enduro R – Baujahr 2019
Öltank 60 ml
Einbau unter der linken Seitenverkleidung, fixiert mit 2 Kabelbindern (oben Loch in Verkleidung gebohrt, unten auf einem selbst gebogenen Aluwinkel).
Dosierventil
Dosierventil ist mit 2 Kabelbindern unter der inneren Rahmenverkleidung fixiert, das T-Verbindungsstück liegt gleich daneben, der Befüllschlauch ist nach hinten herausgeführt.
Düse
Auftragsdüse am Kettenblatt.
Schaltplus
Hinter der Lampenverkleidung am ACC2 Anschluss, weil ich hier auch noch ein Navi angeschlossen habe, wurde am gelben Kabel ein Stromdieb verwendet.
Regenschalter
Regenschalter an der rechten Spiegelbefestigung. } =
Steuereinheit
Steuerbox liegt hinter den Sicherungen, die übrigen Kabel sind weiter davor rechts und links aufgerollt.
