Kettenöler für die Suzuki GSF 650 Bandit
Einbaudokumentation von Willi
Suzuki GSF 650 Bandit – Baujahr 2007
So hat Willi den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.
Öltank 120 ml
Der Öltank ist hinter der linken Seitenverkleidung eingebaut.
Dosierventil
Das Dosierventil ist links hinter der Seitenverkleidung montiert. Vor dem Dosierventil ist Verbindung für die Befüllung eingebaut. Der Schlauch für Befüllung liegt neben der Batterie, ist also nach Sitzabnahme leicht zu befüllen.
Düse
Die Auftragdüse ist unter der Schwinge befestigt und trägt das Öl direkt am Kettenblatt auf die Kette auf.
Schaltplus
Das Dauerplus wurde auf gesichertes Plus geklemmt, die Plus-Steuerleitung ist am Plus (graues Kabel) vom Rücklicht angeschlossen.

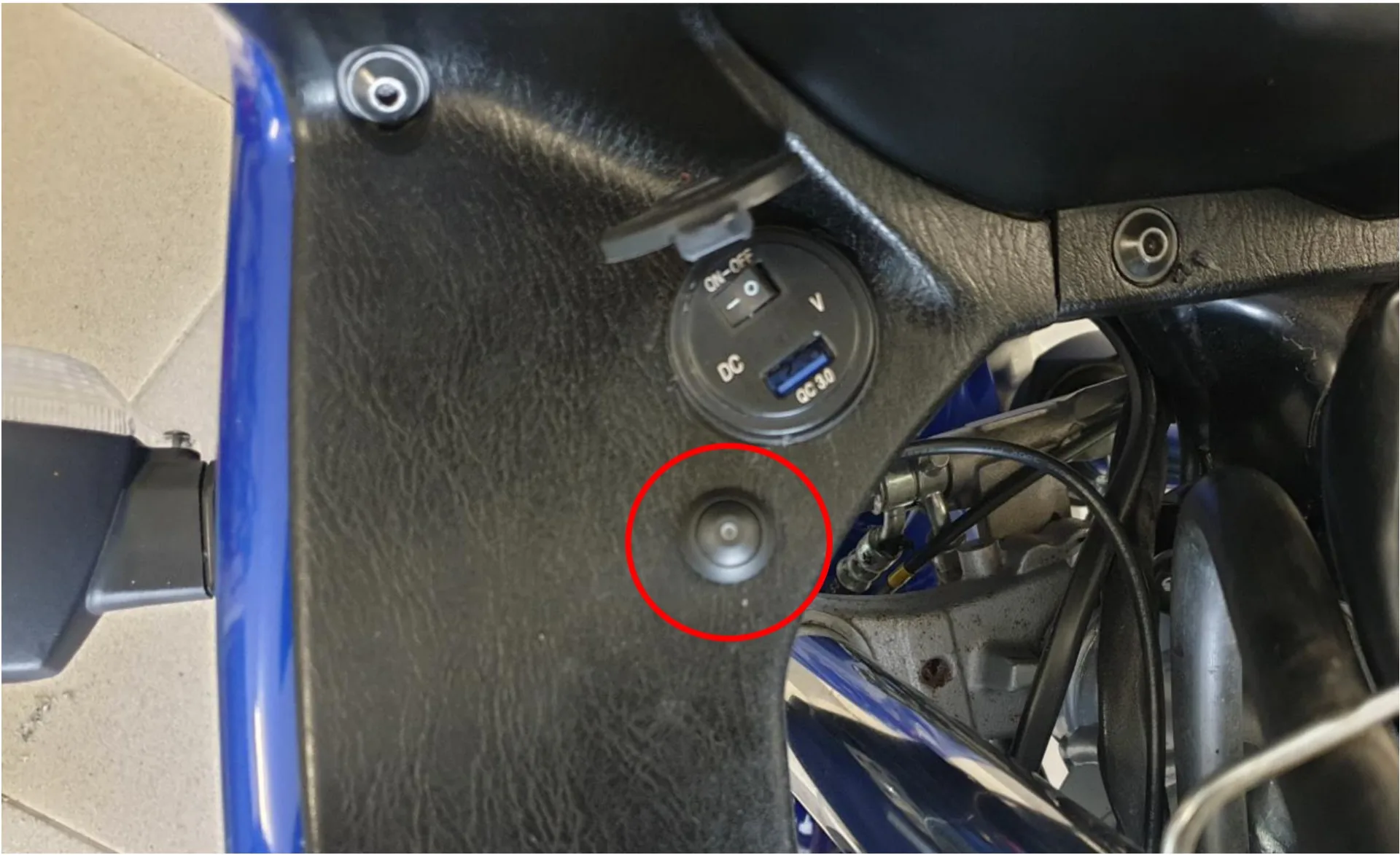

Regenschalter
Der Regenschalter ist vorne in die Verkleidung eingebaut.
Steuereinheit
Die Steuerbox ist unter dem Sitz eingebaut, Moosgummi unter der Steuerbox in die Ablage geklebt und mit doppelseitigem Klebeband die Steuerbox seitlich in die Verkleidung geklebt. Vor der Steuerbox ein Loch in die Wand der Ablage gebohrt, sodass die Einstellung problemlos funktionieren kann.
