Kettenöler für die Yamaha Tracer 9 GT
2 Einbaudokumentationen zu diesem Modell
Einbaudokumentation von Lukas
Yamaha Tracer 9 GT – Baujahr 2025
So hat Lukas den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.
Öltank 60 ml
Am linken Heckrahmen befestigt.
Dosierventil
Auf der Querstrebe vom Heckrahmen mit Kabelbindern befestigt.
Düse
Ölleitung mit Schlauchhaltern entlang von Rahmen und Schwinge verlegt. Auftragsdüse dann innen an der Schwinge befestigt, Ölauftrag am Kettenblatt.
Schaltplus
Am Zubehörstecker im Heck angeschlossen. Zusätzlich wird der 12-V-Stecker "YAMAHA Typ 1" benötigt.
Regenschalter
Regenschalter links am Lenker montiert.
Steuereinheit
Im Heck unter der Soziussitzbank platziert.
Einbaudokumentation von Christian
Yamaha Tracer 9 GT – Baujahr 2021
So hat Christian den Einbau gelöst – eine korrekte Funktion können wir leider nicht sicherstellen, da wir die Installation nicht selbst prüfen konnten.
Öltank 60 ml
Am Heck unter der Rück-/Bremslicht-Abdeckung in Schaumstoff eingepackt ohne die Entlüftung zu verschließen. Hier auch die Position des T-Stücks. Mit Kabelbindern am Heckrahmen fixiert.
Dosierventil
Unter der Querstrebe des Heckrahmens mit 2 Kabelbindern befestigt
Düse
Am Antriebsritzel, Innenseite, Schlauchführung am Gangstellungssensor

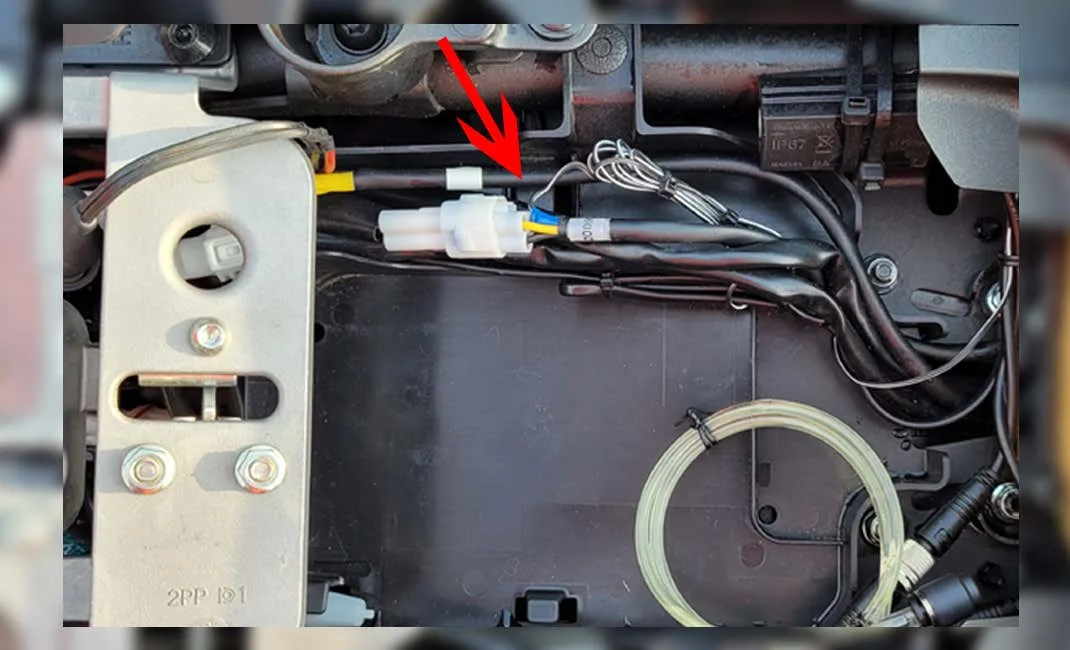

Schaltplus
Das geschaltete Plus vom blauen Kabel der Rücklichtsteckverbindung unter der Sitzbank abgenommen, verlötet und isoliert.
Regenschalter
Befestigt an linken Spiegel.
Steuereinheit
Mit Kabelbinder an den Heckrahmen unter der Sitzbank befestigt. Für die Einstellung den Drehschalter nach vorne ausgerichtet.
Du hast einen MOFESSOR verbaut? Steuere deine eigene Einbaudokumentation bei – direkt hier, mit deinen Fotos.
