Oliatore a catena per la Yamaha Tracer 9 GT
2 resoconti di installazione per questo modello

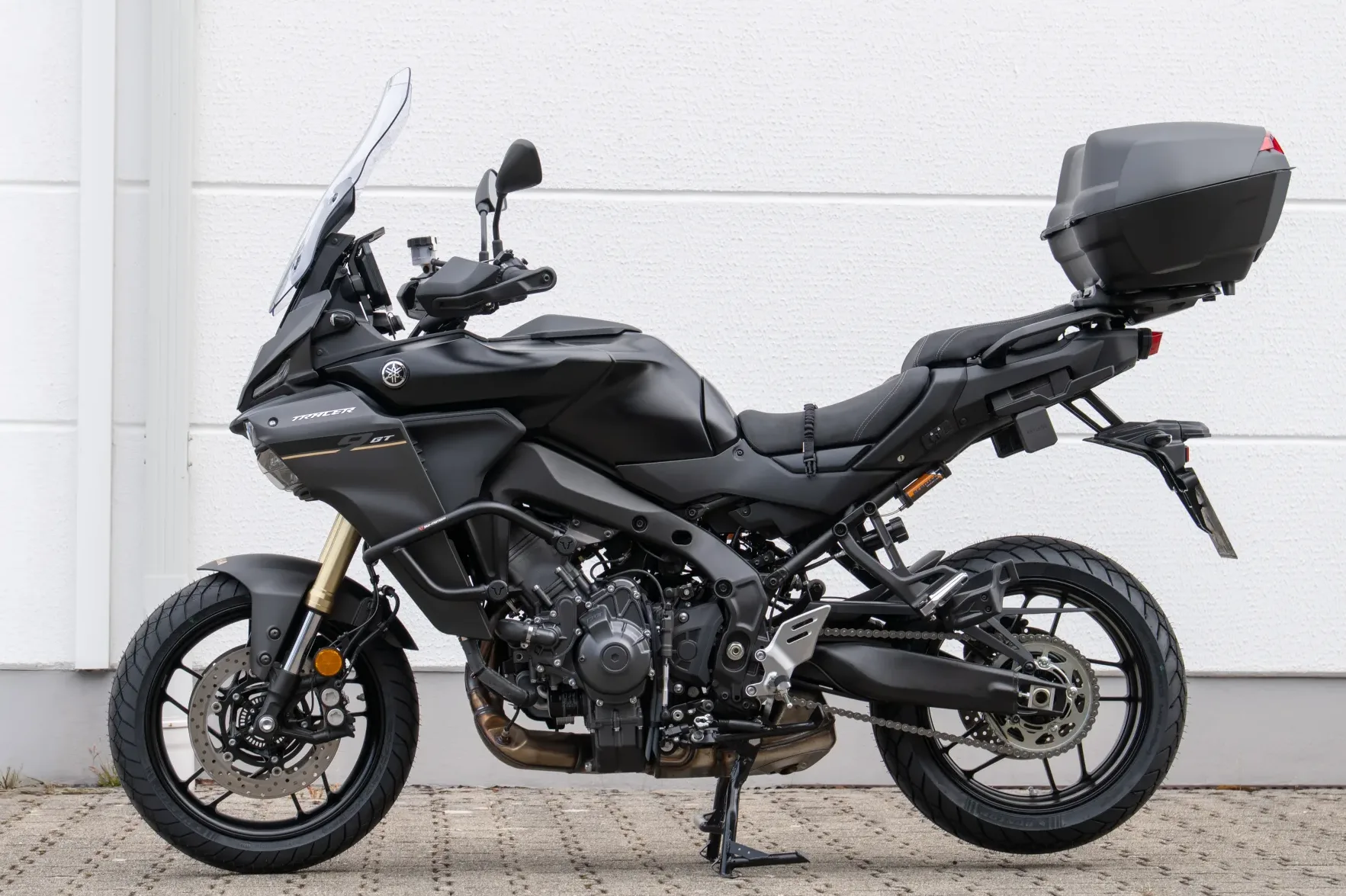

Resoconto di installazione di Lukas
Yamaha Tracer 9 GT – anno di produzione 2025
Ecco come Lukas ha risolto il montaggio – purtroppo non possiamo garantirne il corretto funzionamento, perché non abbiamo potuto verificare l’installazione di persona.
Serbatoio dell’olio 60 ml
Fissato sul lato sinistro del telaietto posteriore.
Valvola di dosaggio
Fissata sulla traversa del telaietto posteriore con fascette.
Ugello
Tubo dell'olio posato lungo il telaio e il forcellone tramite fascette stringitubo. L'ugello di applicazione viene poi fissato all'interno del forcellone, con applicazione dell'olio sulla corona.
Alimentazione 12 V commutata

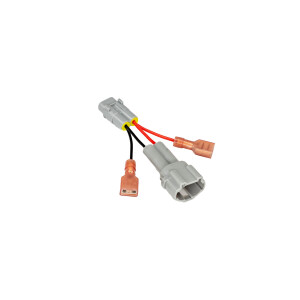

Collegato al connettore accessori nella parte posteriore. È inoltre necessario il connettore 12 V "YAMAHA tipo 1".
Interruttore pioggia
Interruttore pioggia montato sul lato sinistro del manubrio.
Centralina
Posizionata nella parte posteriore, sotto la sella del passeggero.
Resoconto di installazione di Christian
Yamaha Tracer 9 GT – anno di produzione 2021
Ecco come Christian ha risolto il montaggio – purtroppo non possiamo garantirne il corretto funzionamento, perché non abbiamo potuto verificare l’installazione di persona.
Serbatoio dell’olio 60 ml
Nella parte posteriore, sotto la copertura del fanale posteriore e della luce di stop, avvolto nel materiale espanso senza ostruire lo sfiato. Qui si vede anche la posizione del raccordo a T. Fissato al telaietto posteriore con fascette.
Valvola di dosaggio
Fissato sotto la traversa del telaietto posteriore con due fascette
Ugello
Sul pignone di trasmissione, lato interno, tubo instradato lungo il sensore di posizione della marcia
Alimentazione 12 V commutata
Il positivo commutato è stato derivato dal cavo blu del connettore del fanale posteriore sotto la sella, poi saldato e isolato.
Interruttore pioggia
Fissato allo specchietto sinistro.
Centralina
Fissato al telaietto posteriore sotto la sella con una fascetta. La manopola di regolazione è stata orientata in avanti per la regolazione.
