Engrasador de cadena para la BMW G 650 Xcountry
Informe de instalación de Jens

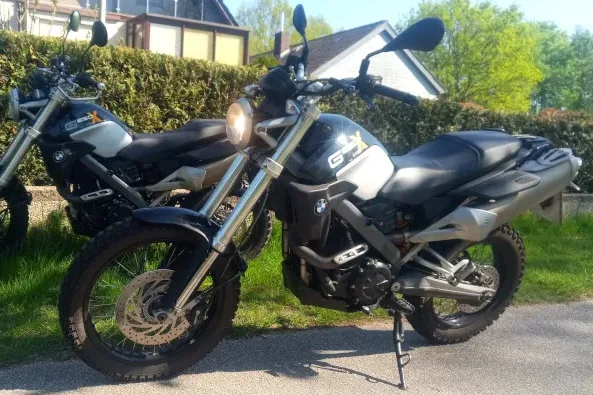

BMW G 650 Xcountry – año de fabricación 2006
Así resolvió Jens el montaje: lamentablemente no podemos garantizar su correcto funcionamiento, ya que no hemos podido comprobar la instalación nosotros mismos.
Depósito de aceite 60 ml

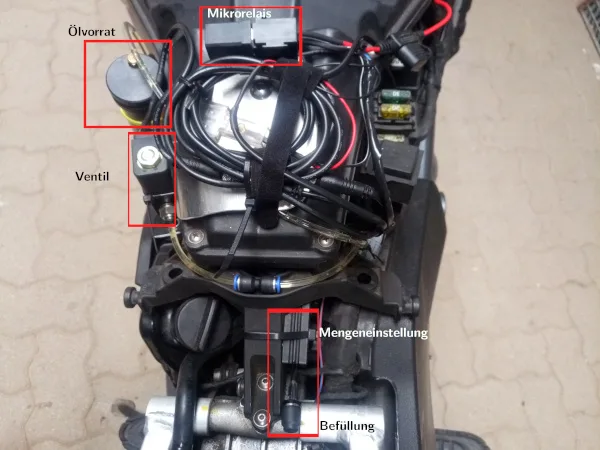

Debido a la falta de espacio, primero fabriqué una placa de montaje para el depósito de aceite de cadena, la válvula dosificadora y un microrelé. Después la fijé con un tornillo con collar y bridas a un casquillo roscado ya presente en la caja del filtro de aire. Allí también aseguré los cables de mando formando un bucle.
Válvula dosificadora
Debajo del travesaño del apoyo del asiento, en la parte trasera (además con la funda de protección térmica montada)
Boquilla
La empresa Scheffelmeyer ofrece tapas del piñón de aluminio cuidadosamente fresadas para los modelos BMW GX, y no quería dañar la mía. En las fotos adjuntas se ve cómo lo resolví.
Alimentación de 12 V conmutada
El microrelé toma el positivo y el negativo protegidos por fusible directamente de la batería; el relé conmuta a través de un cable protegido con el contacto puesto (borne 15).
Interruptor de lluvia
En el lado izquierdo del manillar
Unidad de control
Debajo del asiento.
