Engrasador de cadena para la Triumph Street Scrambler
Informe de instalación de TriScra

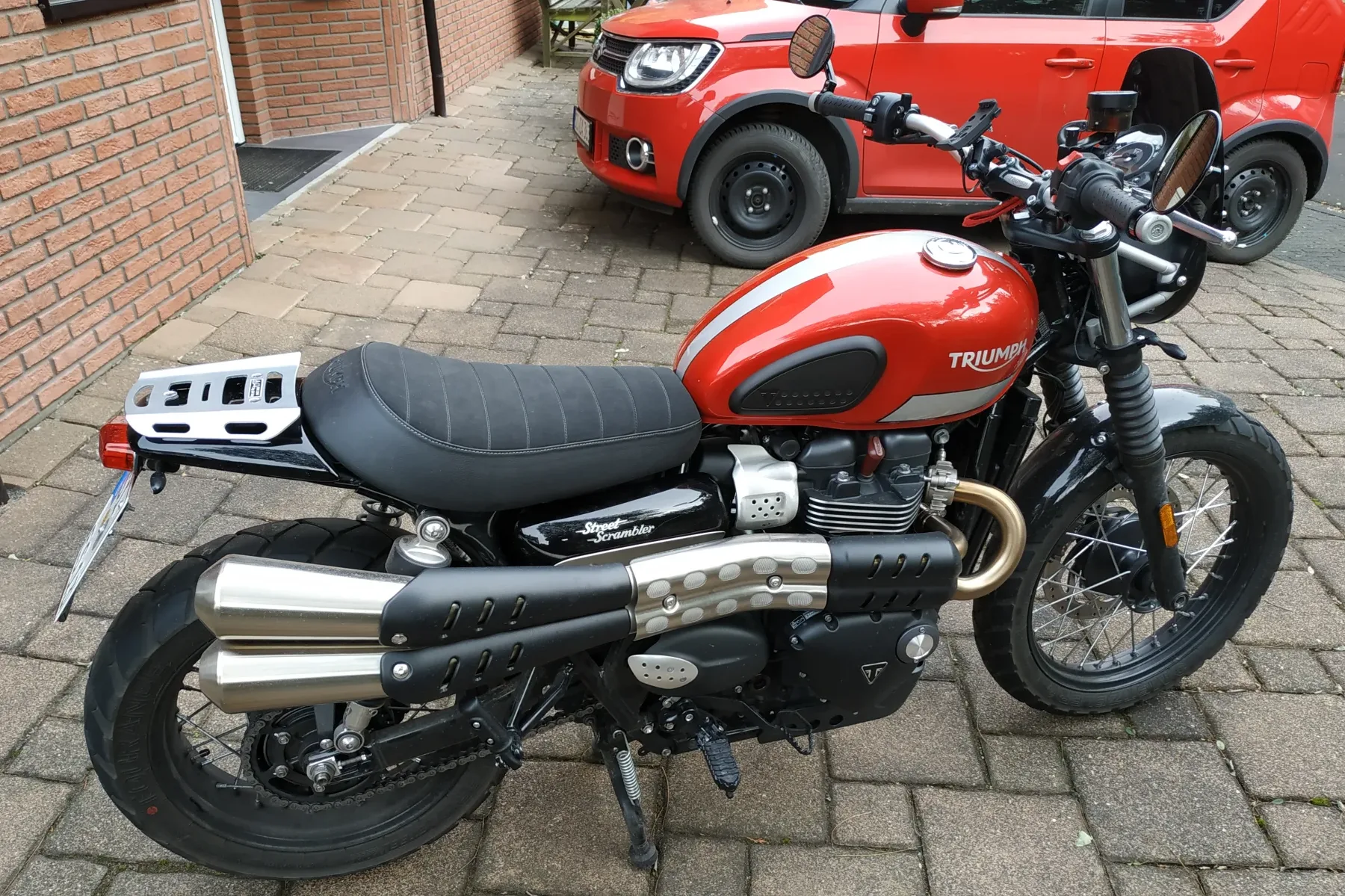

Triumph Street Scrambler – año de fabricación 2018
Así resolvió TriScra el montaje: lamentablemente no podemos garantizar su correcto funcionamiento, ya que no hemos podido comprobar la instalación nosotros mismos.
Depósito de aceite 60 ml
En la parte trasera, debajo de la tapa de plástico negra. El depósito de aceite tiene entonces ya la inclinación correcta para llenarlo por completo. Sobre esta tapa se monta o bien el asiento del pasajero, o bien el portaequipajes. También cabe el depósito grande (habría que montarlo en diagonal en el compartimento).
Válvula dosificadora
Debajo de la tapa lateral izquierda. Se fijó con cinta adhesiva de doble cara en el exterior de la caja de la batería. En ese punto hay dos conectores (blanco/sin usar y negro, completamente sellado en lámina), que hay que desplazar hacia la derecha, al rincón.
Boquilla
Fijado con la pequeña abrazadera de aluminio debajo del basculante, en el extremo trasero. Allí ya hay un orificio de fábrica. Solo hay que roscar una rosca M6. ¡El orificio de la abrazadera de aluminio hay que limarlo después un poco!
Alimentación de 12 V conmutada
En la parte trasera, derivado debajo de la tapa de plástico negra en el cable amarillo del piloto trasero. En esta foto se ve también la posición exacta del depósito de aceite, fijado con bridas y una pequeña placa de plástico, así como todo el cableado con todos los conectores.

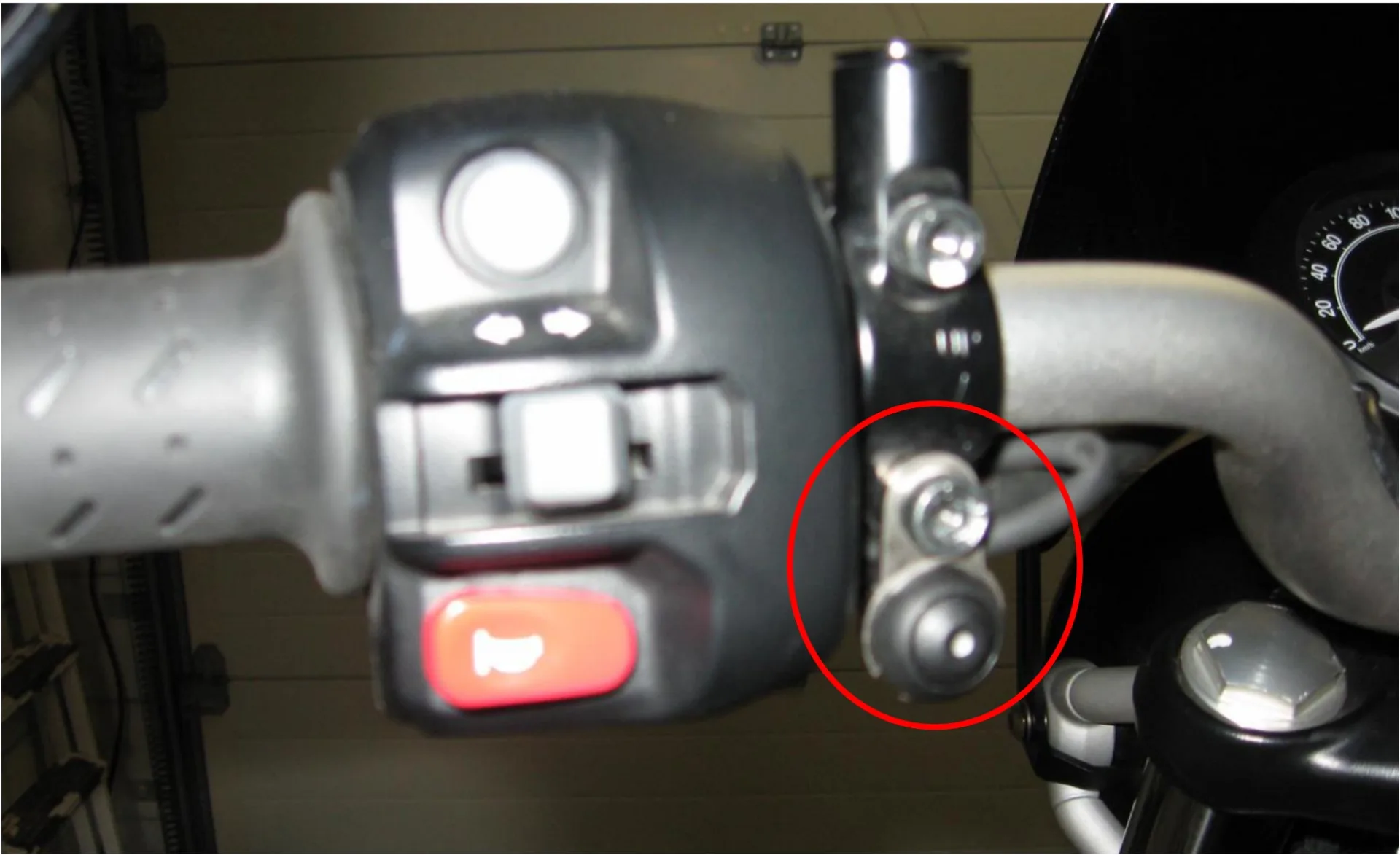

Interruptor de lluvia
El interruptor de lluvia se fijó en el lado izquierdo del manillar, en el mando de embrague. Ahí se puede accionar bien en todo momento.
Unidad de control
La unidad de control se introdujo en un alojamiento rectangular ya existente en el lado derecho del chasis y se sujetó con una brida. Se llega muy bien al potenciómetro para ajustar la cantidad de dosificación. Todo el cableado está debajo de la tapa de plástico negra, incluidos todos los conectores (válvula dosificadora e interruptor de lluvia). Allí todo queda muy bien protegido de las influencias externas (por ejemplo la lluvia).
