Compte-tours et jauge de température d’huile – Yamaha TT600R (Belgarda)

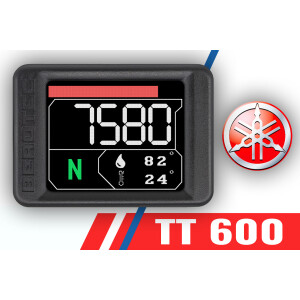

Ce compte rendu d’installation montre le montage du CUMPAN sur le modèle Yamaha TT600R – avec compte-tours et jauge de température d’huile.
Compte rendu d’installation par Hansi
Yamaha TT600R – année de construction 1996
Voici comment Hansi a réalisé le montage – nous ne pouvons malheureusement pas garantir son bon fonctionnement, car nous n’avons pas pu vérifier l’installation nous-mêmes.
Écran
Sur le té de fourche – entre le guidon et le compteur de vitesse.
Alimentation

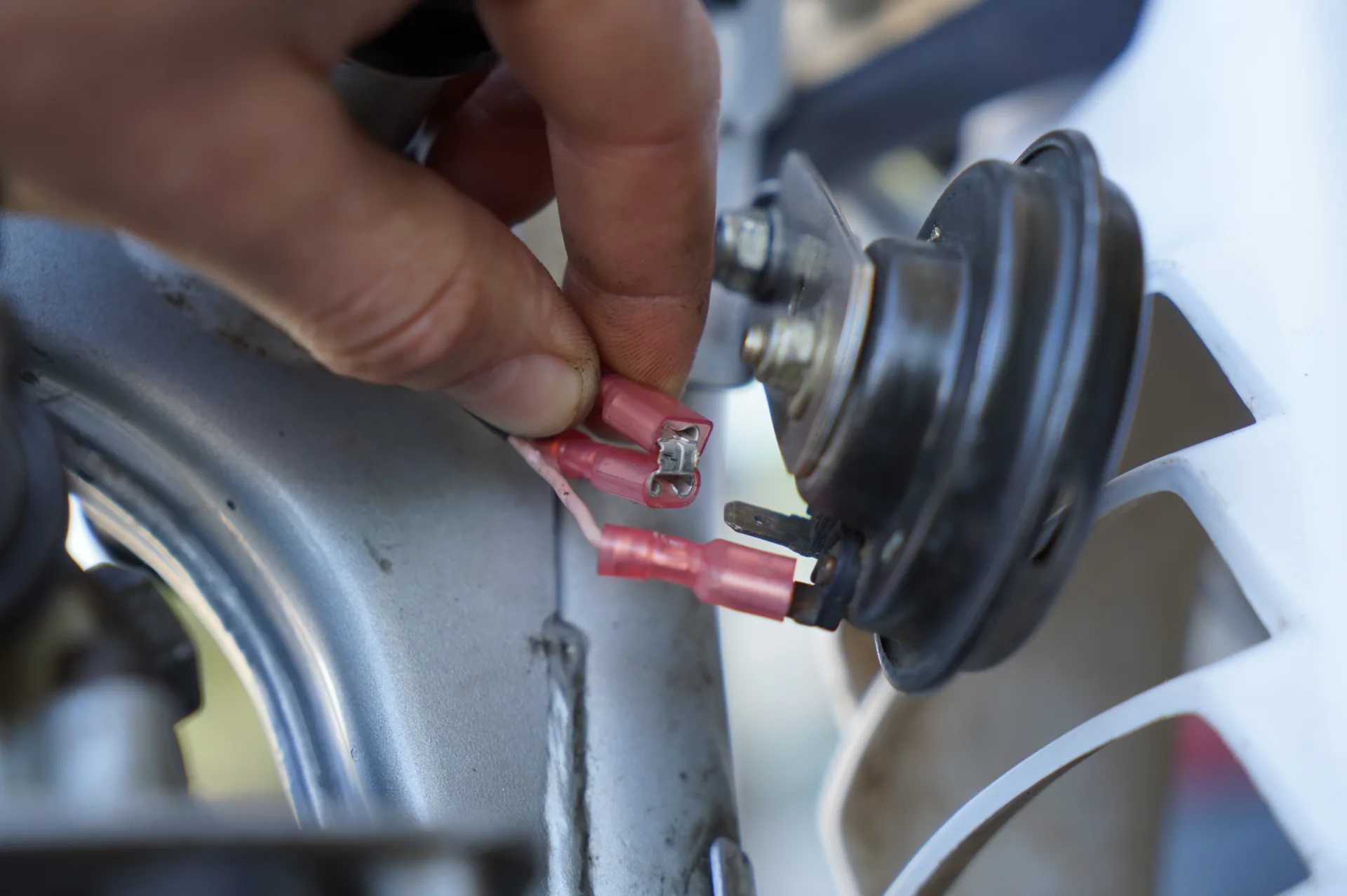

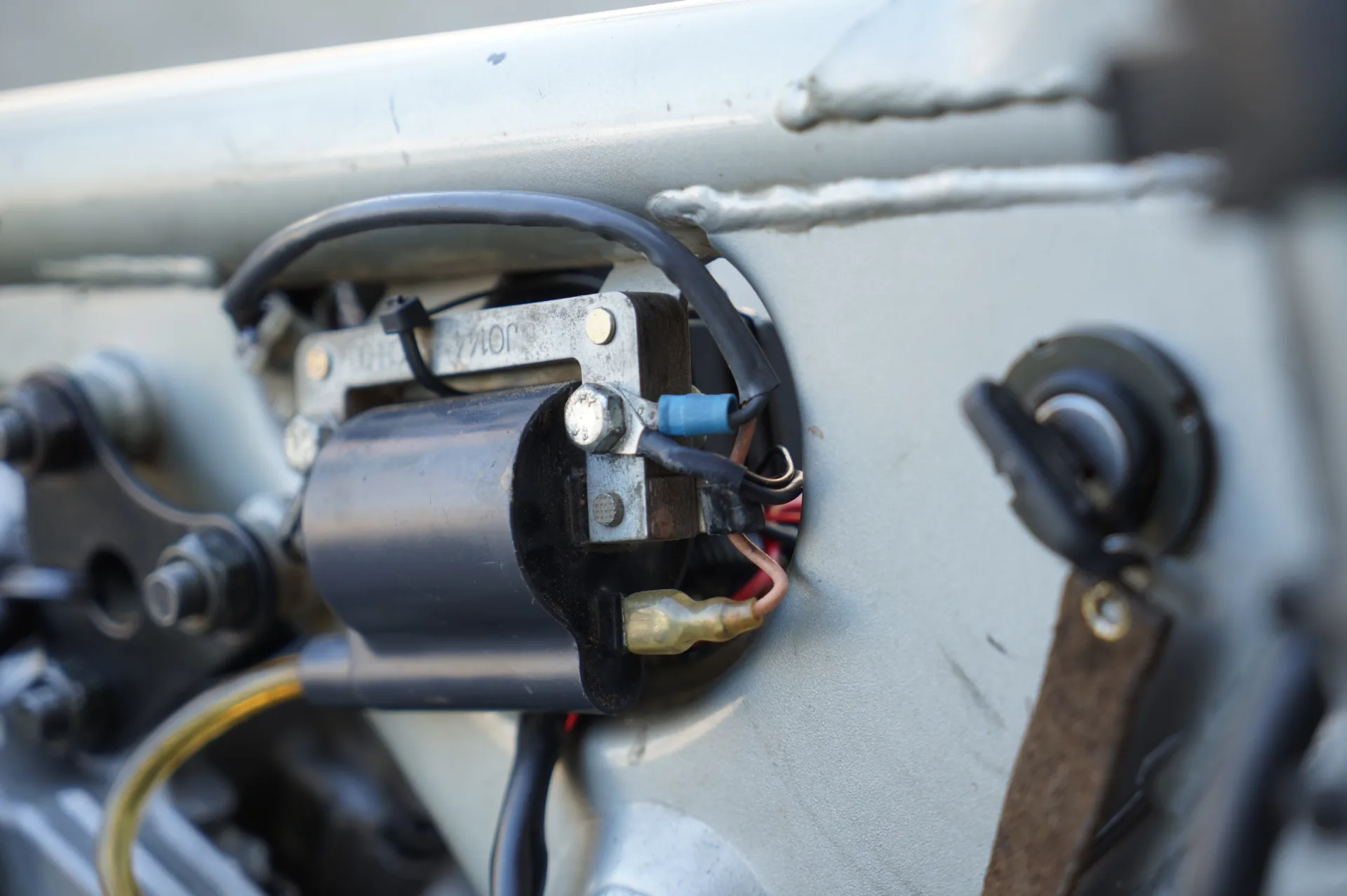

Plus raccordé au klaxon avec un connecteur de dérivation – la masse est prise sur la bobine d’allumage.
Température moteur 1

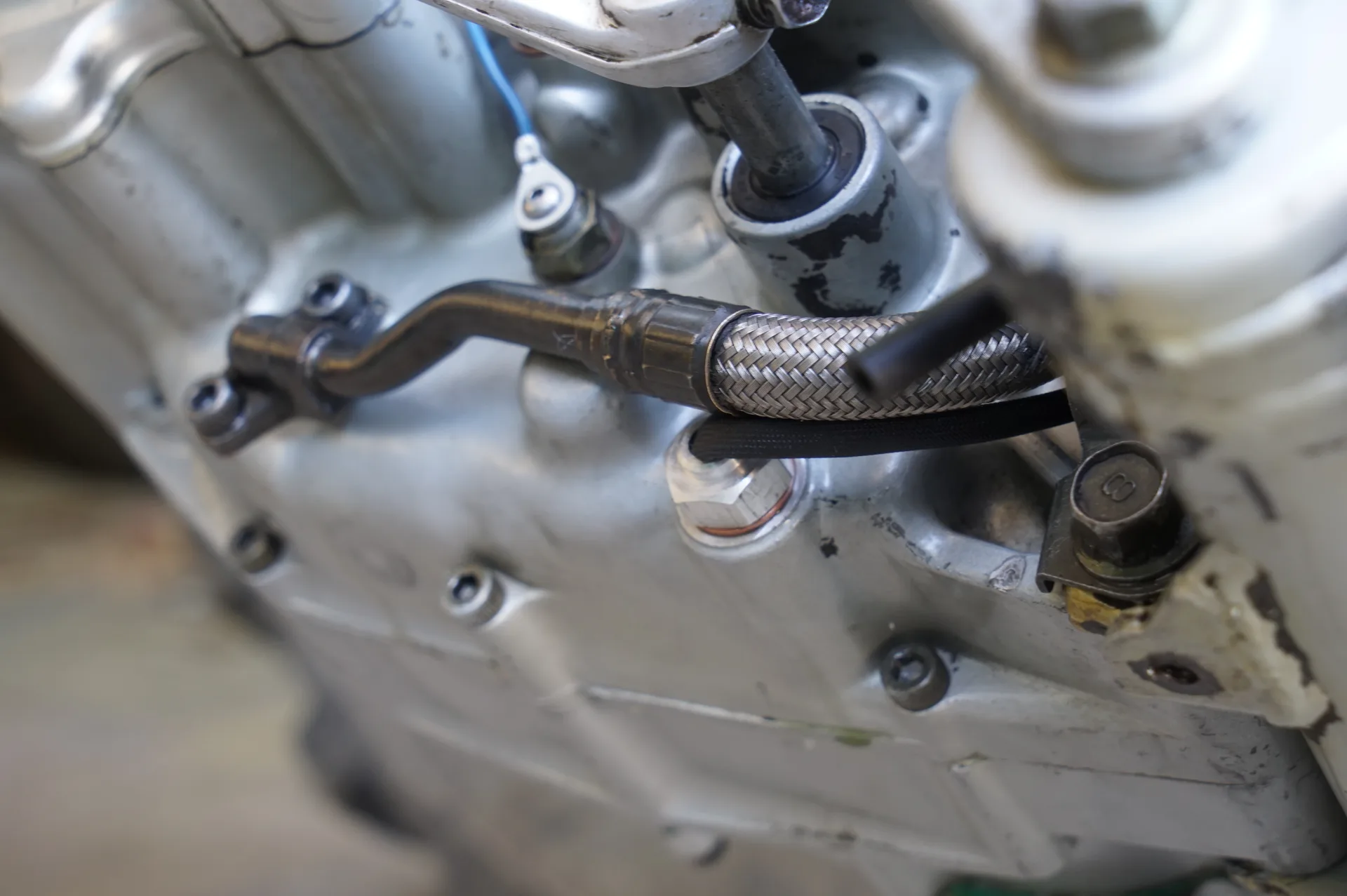

Sonde de température pour la jauge de température d’huile.
Remplace le bouchon de vidange d’huile, à gauche du moteur.
Régime moteur
Prise du signal de régime pour le compte-tours.
Entre la selle et le réservoir, sur le câble du capteur de position vilebrequin – fil blanc/vert ; le fil rouge est soudé et va au CUMPAN.
