Oliatore a catena per la Suzuki GSX 8R
Resoconto di installazione di Thomas
Suzuki GSX 8R – anno di produzione 2024
Ecco come Thomas ha risolto il montaggio – purtroppo non possiamo garantirne il corretto funzionamento, perché non abbiamo potuto verificare l’installazione di persona.
Serbatoio dell’olio 60 ml
Sotto la carena posteriore, a destra sul telaio. Fissato sul lato dello sfiato con una fascetta e materiale espanso, e sull’altro lato solo con materiale espanso. Sono stati inoltre montati lo sfiato variabile del serbatoio dell’olio, la guaina di protezione termica nella zona del forcellone e un breve pezzo del tubo di ricambio (accessorio).
Valvola di dosaggio
Davanti alla traversa dell’appoggio della sella, nella parte posteriore. È stato realizzato un supporto in alluminio e avvitato al supporto in acciaio inox in dotazione. (È possibile anche una collocazione sotto la sella del passeggero; si trova allora più in alto del serbatoio dell’olio.) Per il raccordo a T è stato realizzato un secondo supporto in alluminio e fissato alla vite esistente.

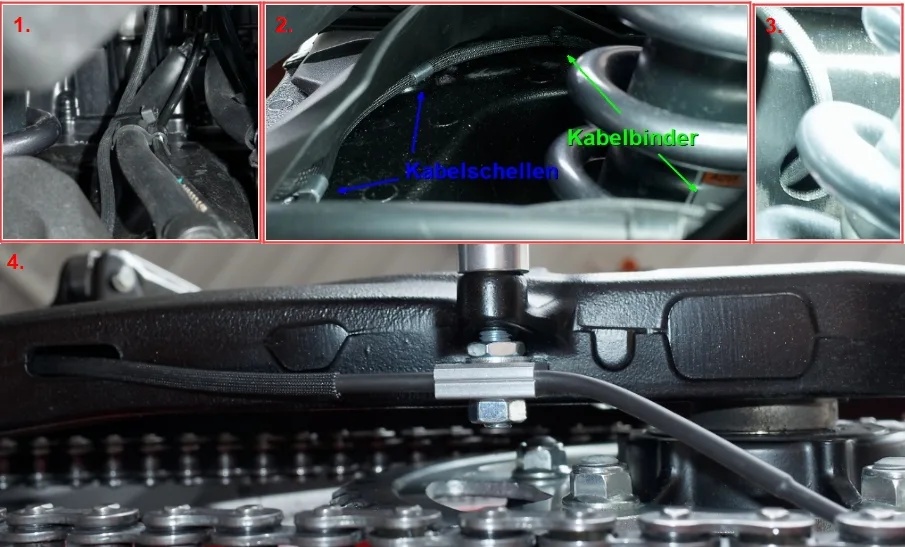

Ugello
Tubo dalla valvola di dosaggio a destra, lungo il cablaggio, fino al forcellone, e fissato al tubo del freno (1.) con una fascetta. Poi instradato con due collari fermacavo (pad adesivi in alternativa) e una fascetta fino all’apertura nel forcellone (2. + 3.). Il foro del supporto per ugello è stato spostato, allargato e fissato alla vite dell’attacco del cavalletto (4.).
Alimentazione 12 V commutata
Sotto la traversa dell’appoggio della sella, nella parte posteriore, si trova sul lato destro un connettore a due poli al quale in Giappone viene collegato l’ETC (Electronic Toll Collection) (2.) (fusibile 5, 15 A). Il connettore del circuito accessori è un Sumitomo MT090, 6187-2171 / 6180-2181 (1.). Il positivo permanente e il negativo sono stati collegati alla batteria.
Interruttore pioggia
A destra sul manubrio. Cavo instradato lungo i cavi elettrici del blocchetto. Poi, seguendo il cablaggio principale a sinistra, fin sotto la sella del passeggero (metà inferiore della foto, Suzuki GSX-8S). Il serbatoio del carburante non va smontato, ma va sollevato. Per lo smontaggio e il rimontaggio, i video YouTube di TSTindustries (GSX-8R e 8S) sono molto utili.

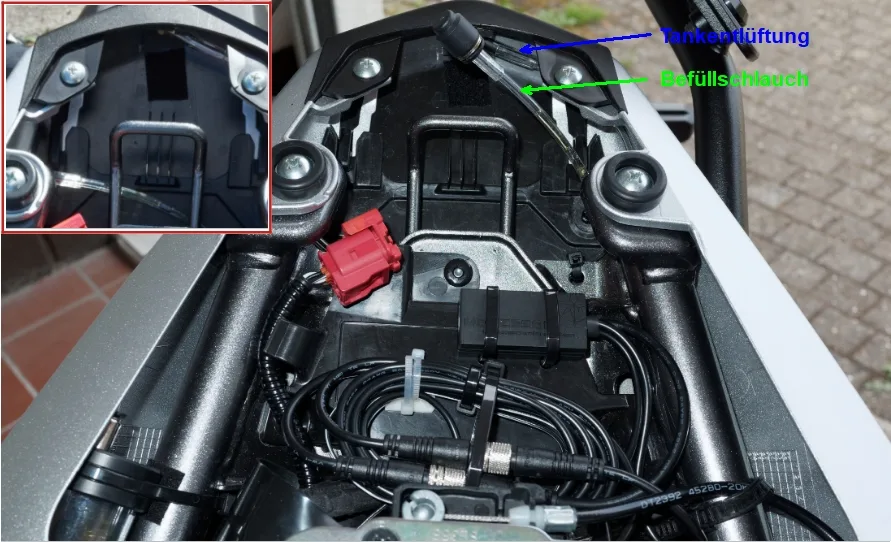

Centralina
Fissato sotto la sella del passeggero con due fascette e nastro biadesivo. I cavi fissati con fascette e un punto di fissaggio creato con una basetta adesiva per fascette.
