Oliatore a catena per la Honda CB125R
2 resoconti di installazione per questo modello
Resoconto di installazione di Frank T.
Honda CB125R – anno di produzione 2020
Ecco come Frank T. ha risolto il montaggio – purtroppo non possiamo garantirne il corretto funzionamento, perché non abbiamo potuto verificare l’installazione di persona.

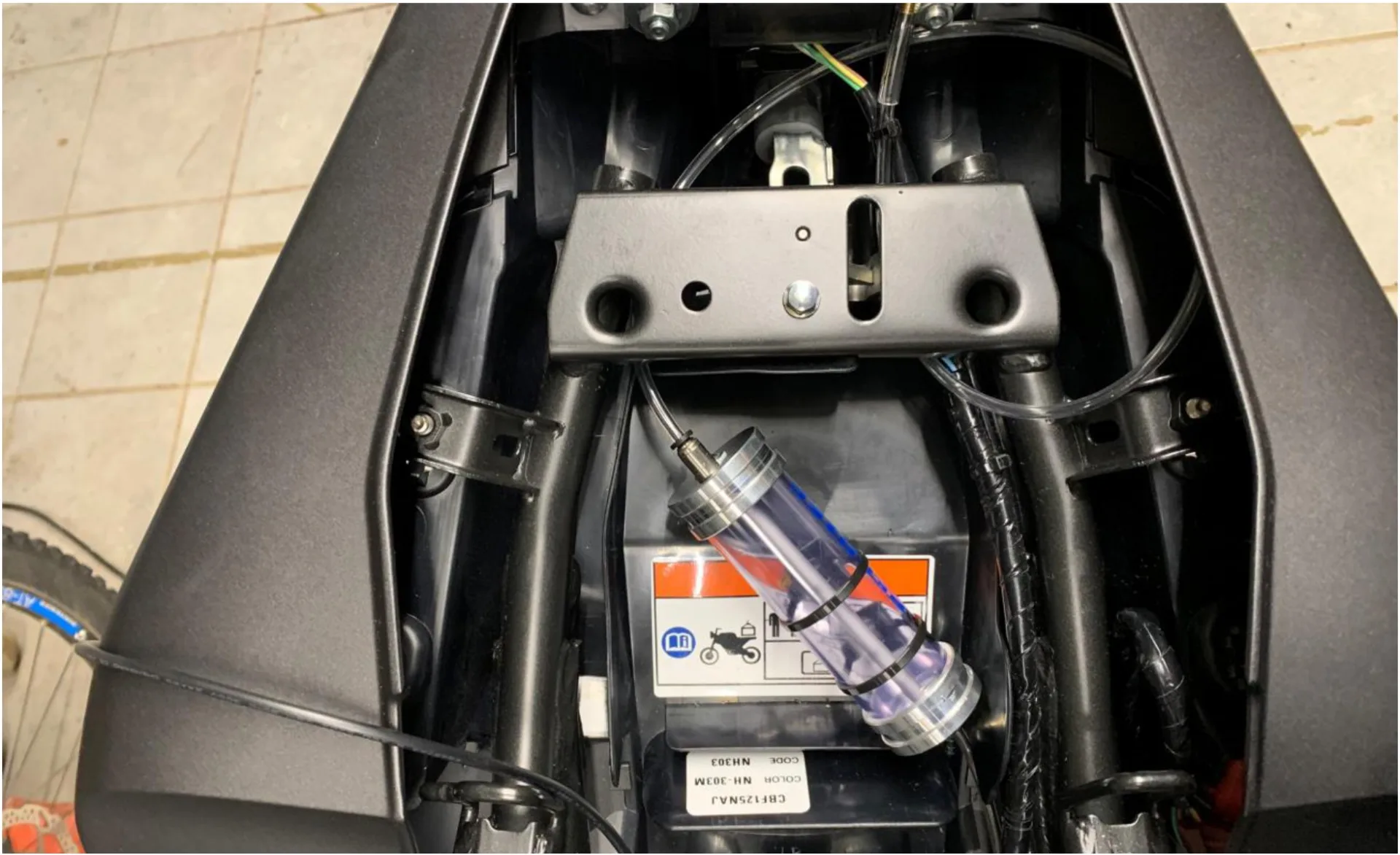

Serbatoio dell’olio 60 ml
Il serbatoio dell’olio si trova sotto la sella posteriore ed è fissato con due supporti adesivi e fascette.

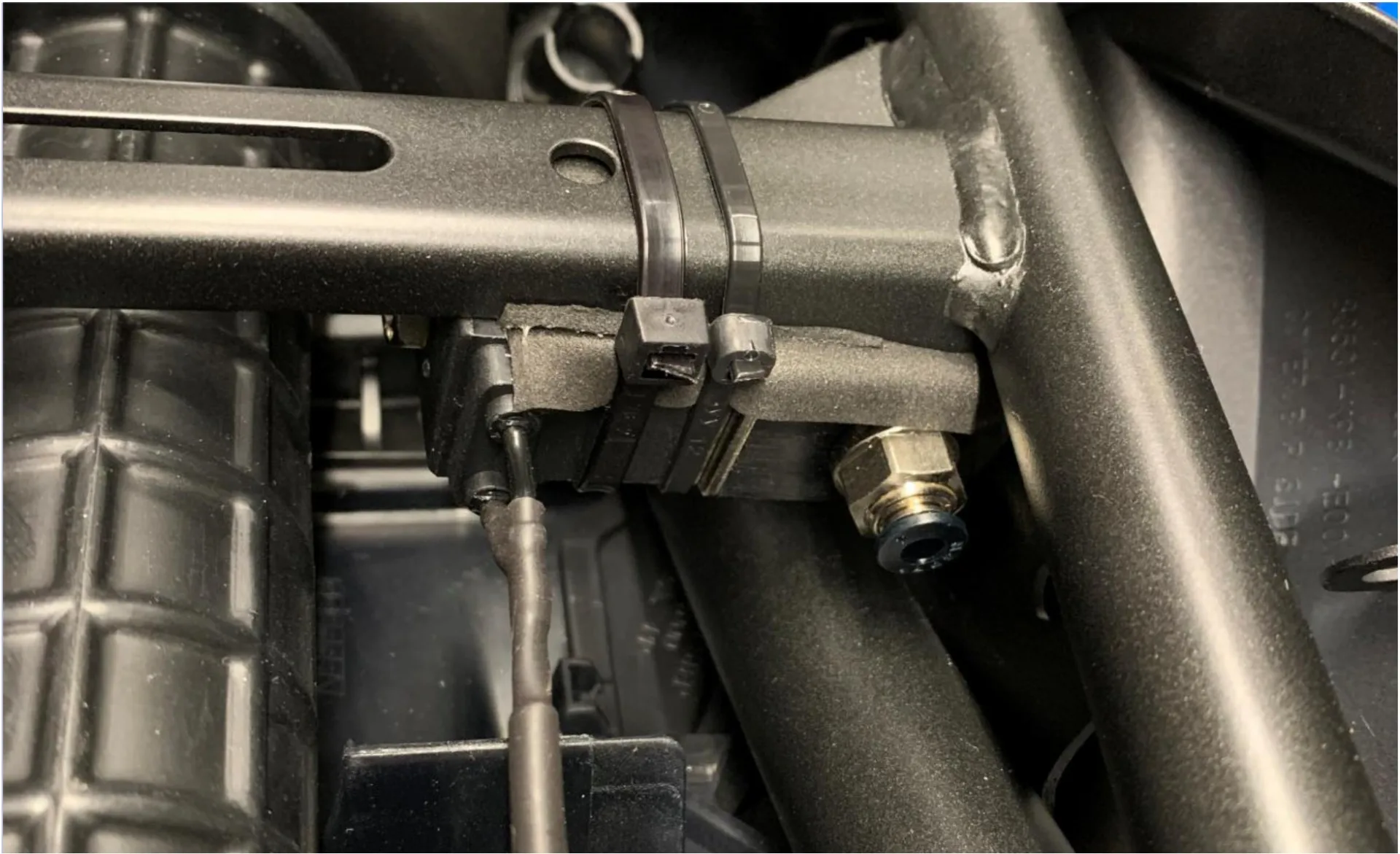

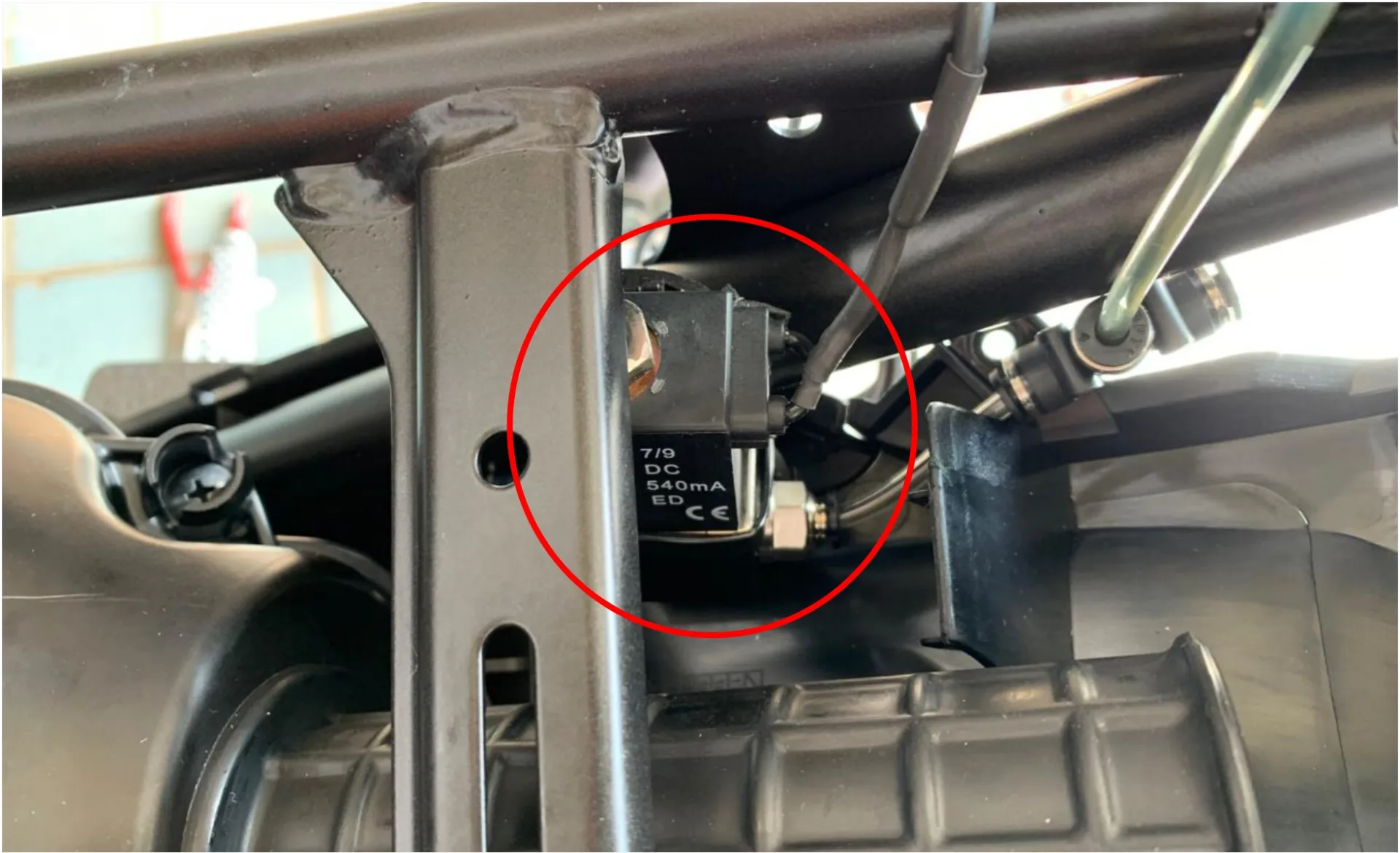

Valvola di dosaggio
La valvola di dosaggio è fissata con una fascetta alla traversa sotto la sella anteriore. Come protezione ho incollato del materiale espanso tra la traversa e la valvola.

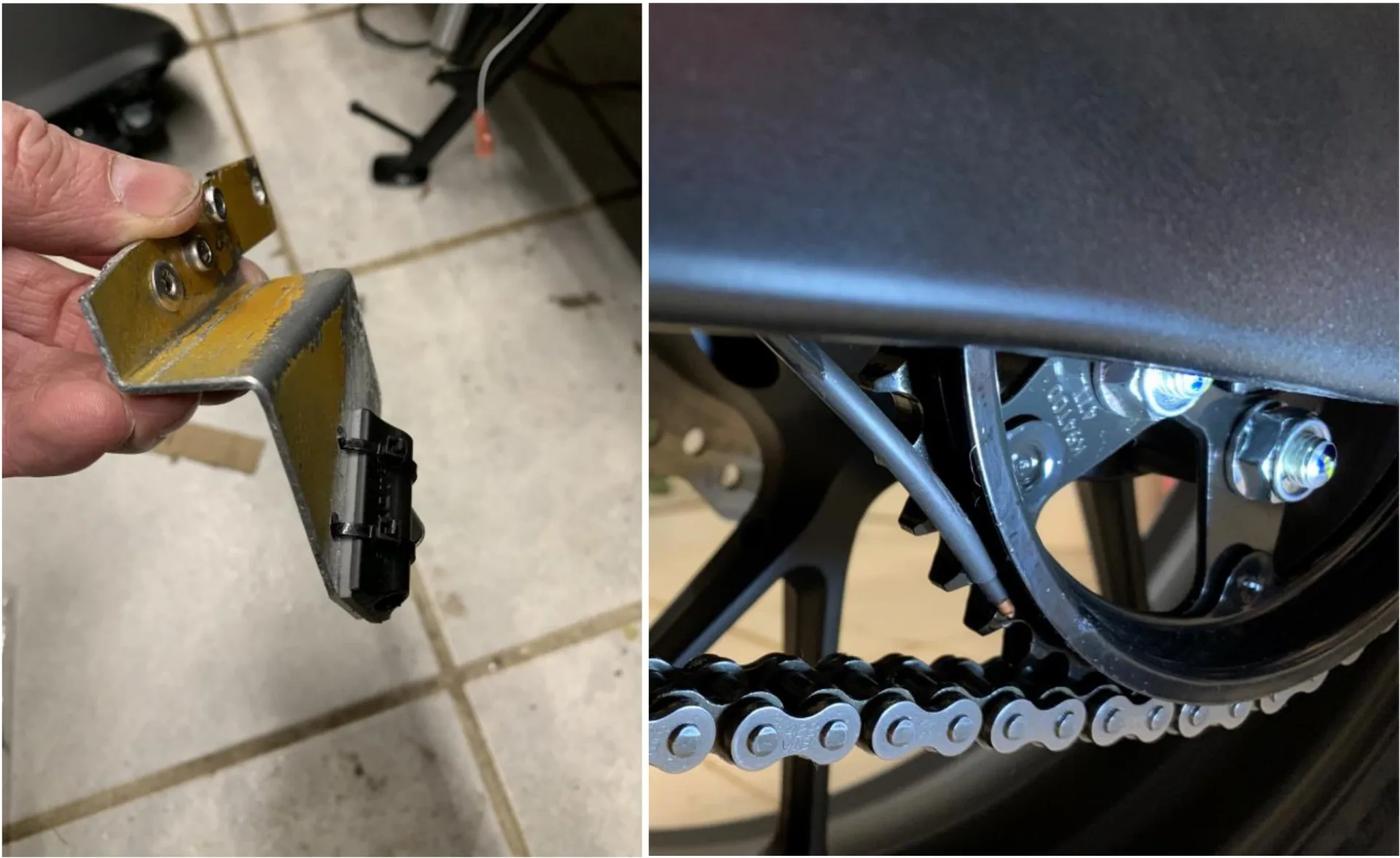

Ugello
Applicato sulla corona. Il supporto è trattenuto insieme al copricatena e appoggia sul forcellone. Per proteggere il forcellone ho incollato del materiale espanso tra il forcellone e la staffa.

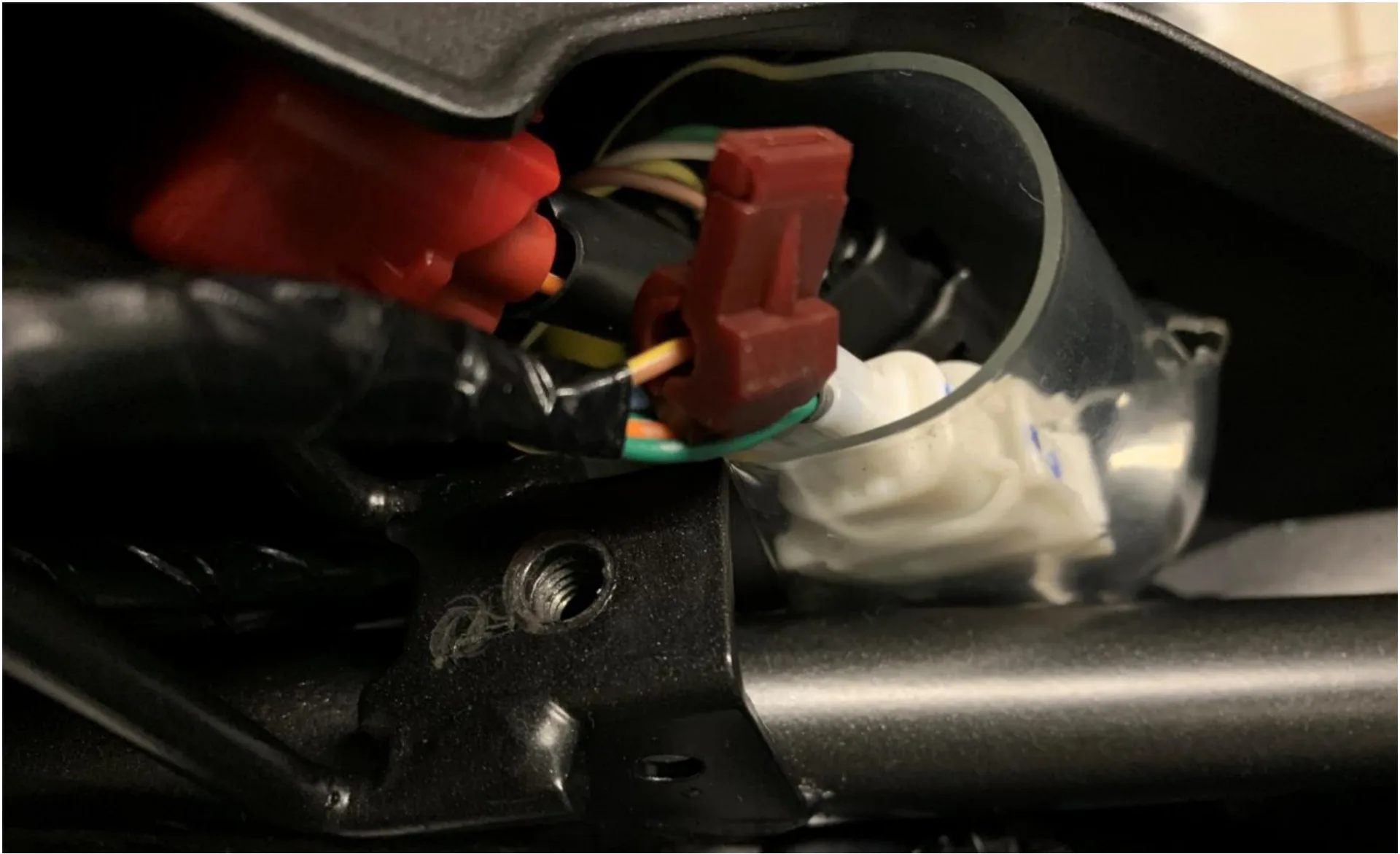

Alimentazione 12 V commutata
Ho derivato il positivo commutato dietro il connettore bianco degli indicatori e della luce targa, sul cavo della luce targa (marrone/giallo), con il connettore di derivazione.

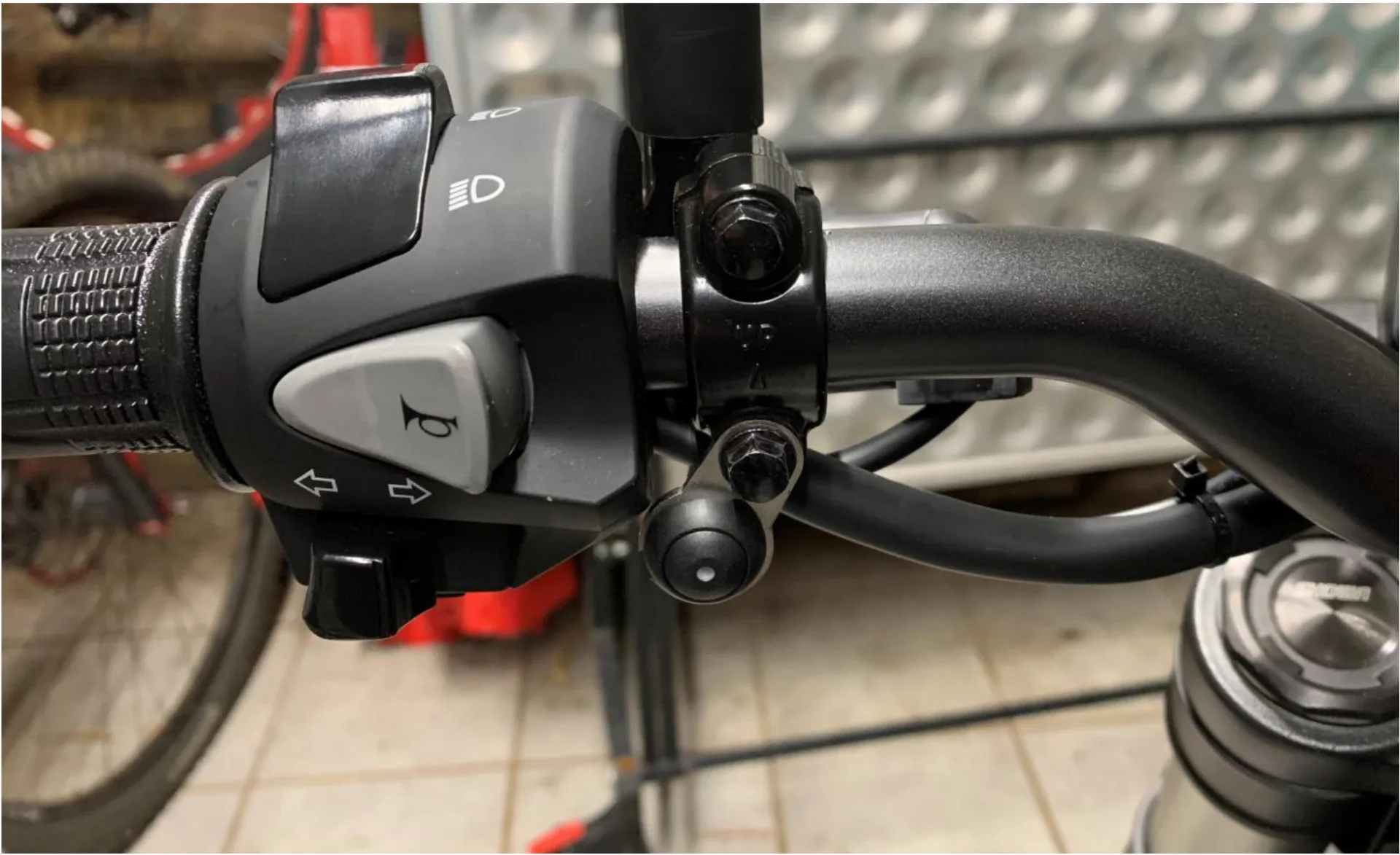

Interruttore pioggia
L’interruttore pioggia è fissato davanti a sinistra sul supporto dello specchietto con il supporto in dotazione. Il cavo corre lungo il cavo e il cablaggio originali, sul lato sinistro sotto il serbatoio del carburante, verso la parte posteriore.

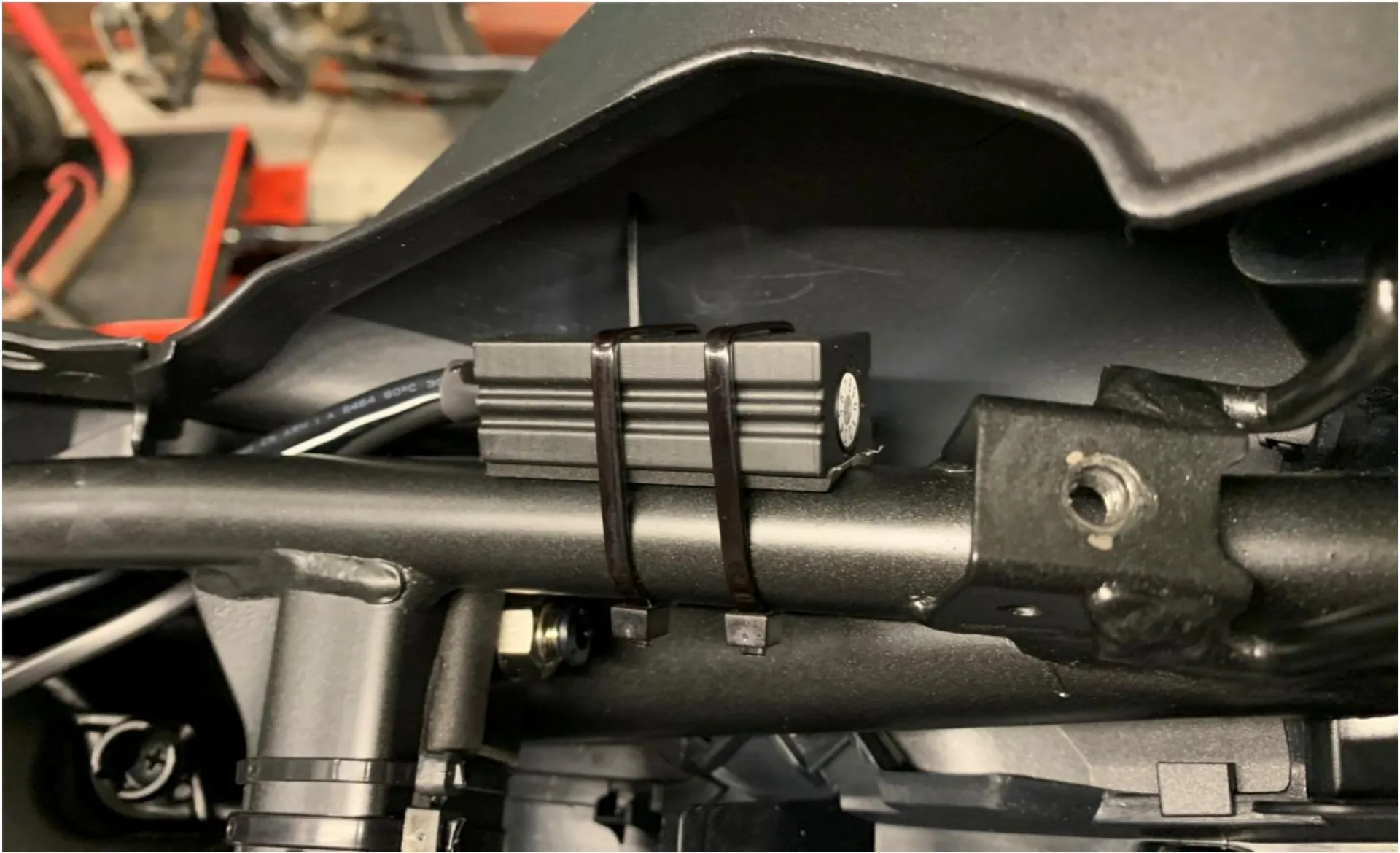

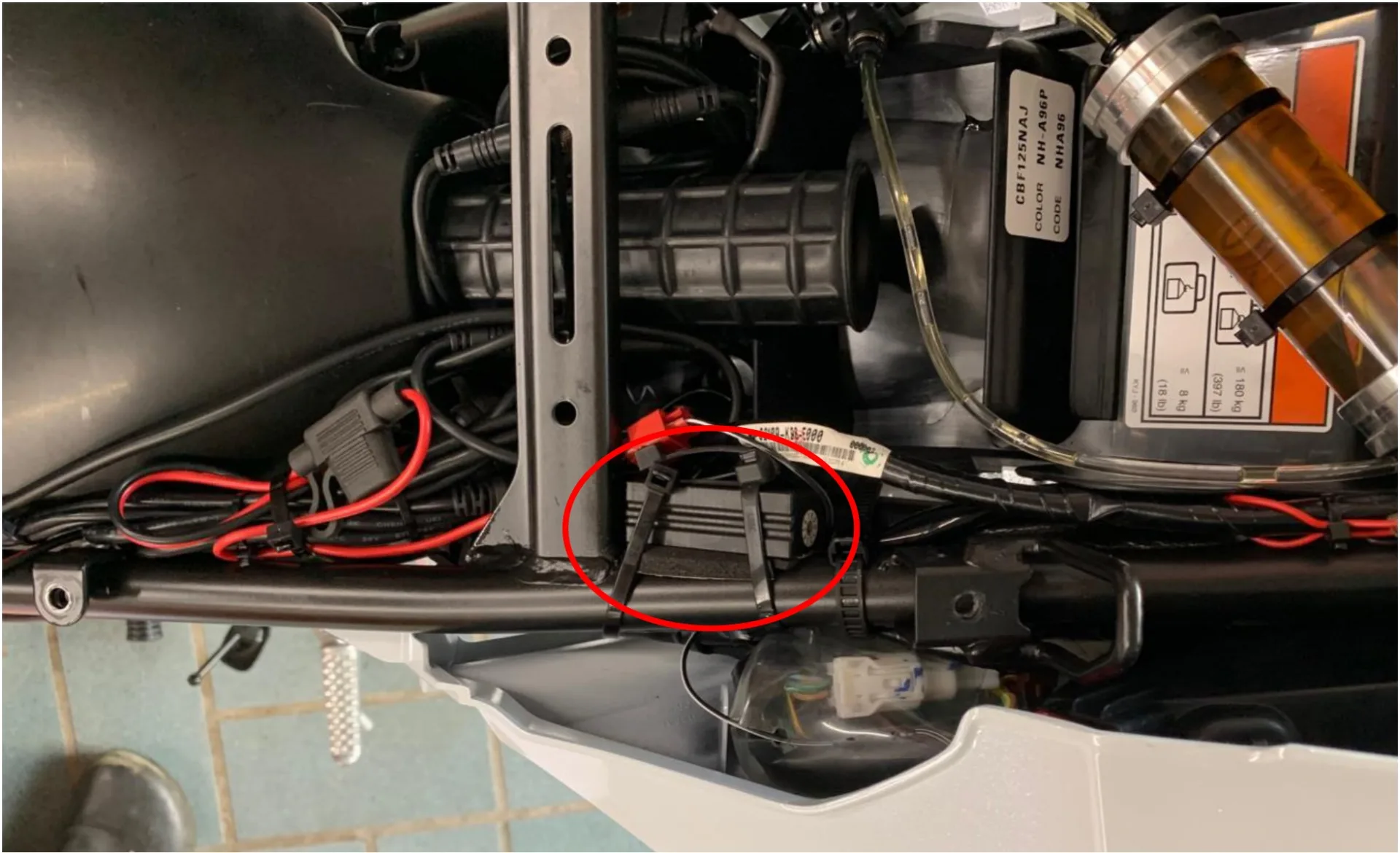

Centralina
La centralina è fissata al telaio destro sotto la sella anteriore con una fascetta. Per proteggere il telaio ho incollato del materiale espanso sulla centralina.
Resoconto di installazione di Frank T.
Honda CB125R – anno di produzione 2020
Ecco come Frank T. ha risolto il montaggio – purtroppo non possiamo garantirne il corretto funzionamento, perché non abbiamo potuto verificare l’installazione di persona.

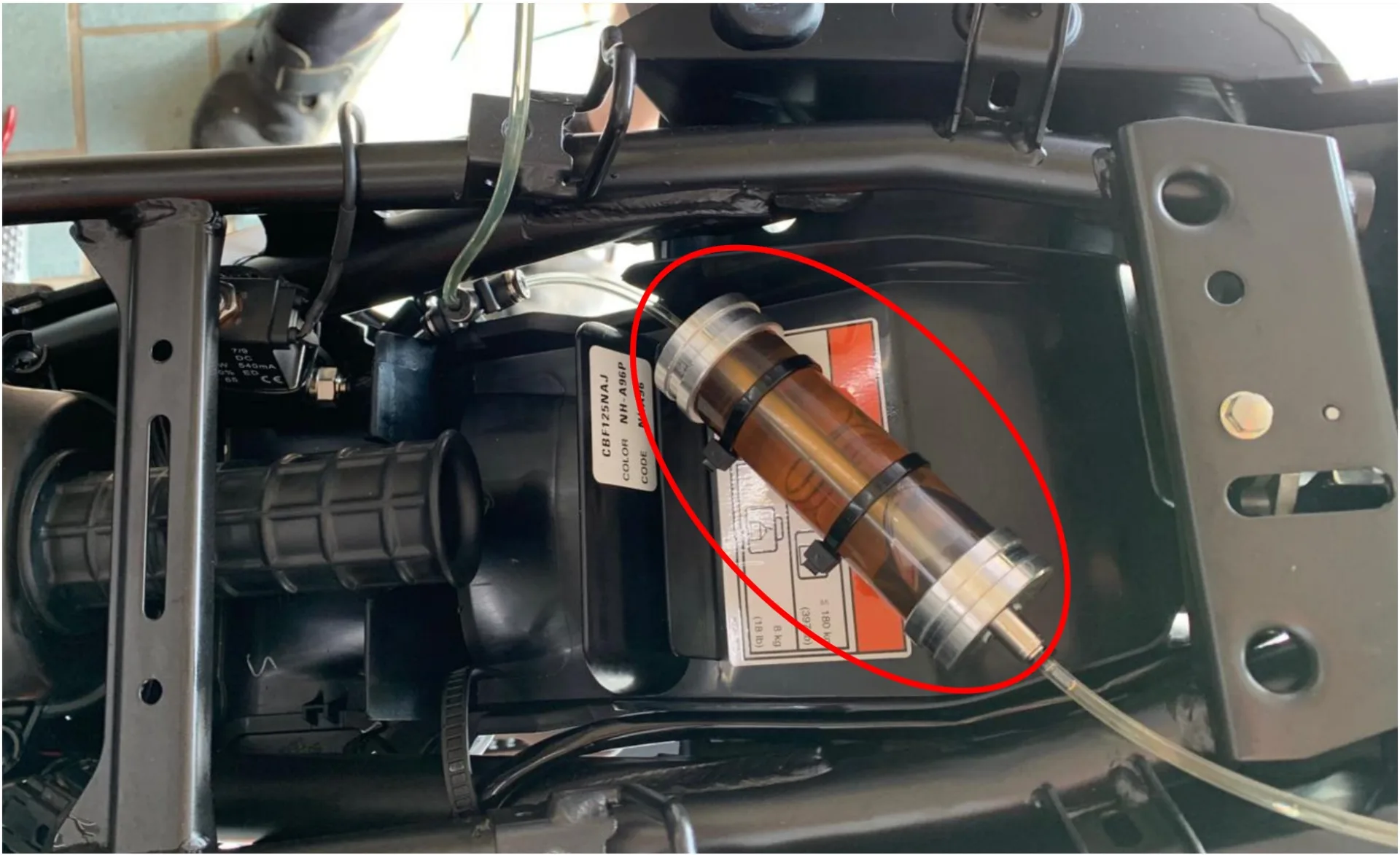

Serbatoio dell’olio 60 ml
Il serbatoio dell’olio si trova sotto la sella posteriore ed è fissato con due supporti adesivi e fascette.
Valvola di dosaggio
La valvola di dosaggio è fissata al telaio con una fascetta sotto la sella anteriore, a destra sotto la traversa. Come protezione ho incollato del materiale espanso tra il telaio e la valvola.

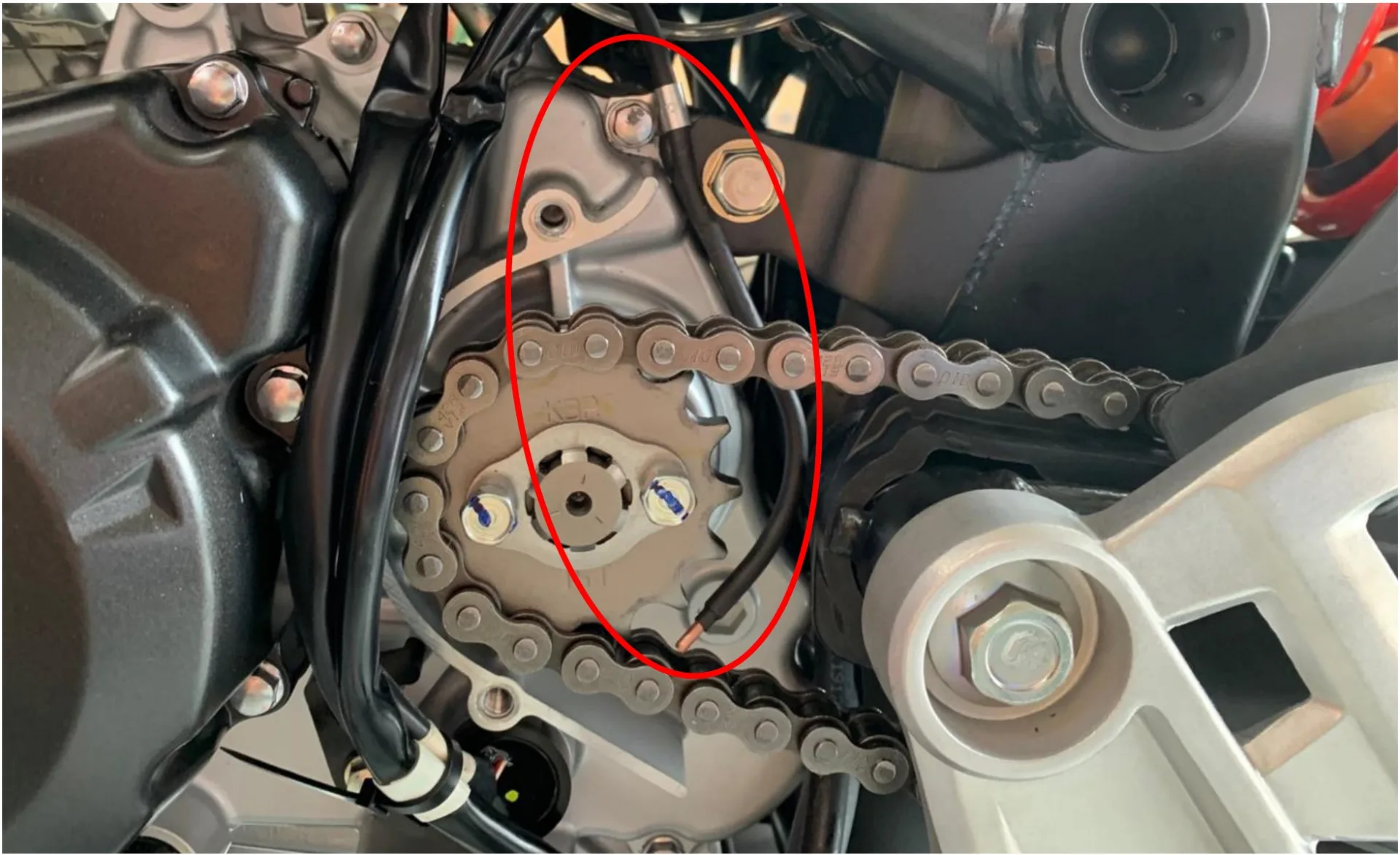

Ugello
L’ugello è fissato sul pignone con il collarino in dotazione, sulla vite originale del coperchio.
Alimentazione 12 V commutata
Ho derivato il positivo commutato con il connettore di derivazione sul connettore bianco degli indicatori e della luce targa, sul cavo della luce targa (marrone/giallo).
Interruttore pioggia
L’interruttore pioggia è fissato davanti a sinistra sul supporto dello specchietto con il supporto in dotazione. Il cavo corre lungo il cavo e il cablaggio originali, sul lato sinistro sotto il serbatoio del carburante, verso la parte posteriore.
Centralina
La centralina è fissata al telaio sinistro sotto la sella anteriore con una fascetta. Per proteggere il telaio ho incollato del materiale espanso sulla centralina.
Hai montato un MOFESSOR? Invia il tuo resoconto di installazione – direttamente qui, con le tue foto.
