Alimentation 12 V et consommateurs supplémentaires sur la moto

Aujourd'hui, presque aucune moto ne reste d'origine : GPS, poignées chauffantes, prise de charge USB, phares additionnels, huileur de chaîne ou un instrument complémentaire comme le CUMPAN – tout cela nécessite une alimentation 12 V. Pour raccorder proprement ces consommateurs, on garde trois points à l'esprit : d'où provient le courant, comment le raccordement est protégé, et comment éviter que la batterie n'en souffre. Cet article pose les bases et renvoie, pour les détails, à des articles approfondis sur le raccordement, les relais de puissance, le Battery Guard, les prises USB et les batteries de moto.

L'essentiel : la batterie

Avant d'aborder les raccordements, un mot sur la source. La batterie ne fait pas que démarrer le moteur : elle tamponne aussi tout le réseau de bord et alimente tous les consommateurs supplémentaires tant que l'alternateur ne débite pas. Sa technologie influe sur la sensibilité du système : une batterie au plomb supporte mal une décharge profonde durable, une batterie lithium-ion ne trahit guère son état de charge du fait de sa courbe de tension plate – et les nouvelles batteries sodium-ion changent les deux.

Quel type de batterie convient à quoi, comment la charger correctement et ce qui compte lors d'un démarrage de secours ou de l'emploi d'un booster : tout cela est expliqué dans l'article Batteries de moto : types, charge et démarrage de secours.

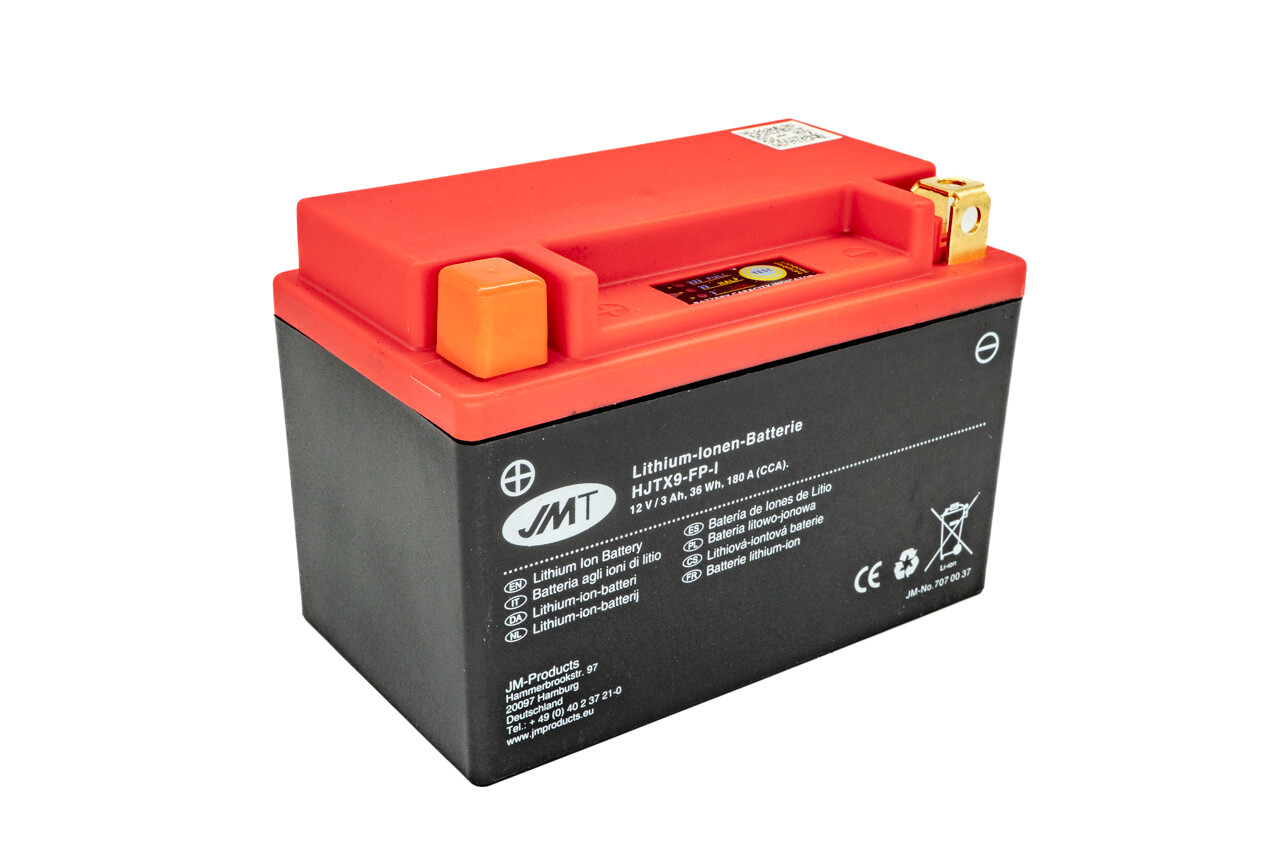

Batterie lithium-ion HJTX-FP-I

Plus permanent ou plus commuté – la différence décisive

Le réseau de bord d'un véhicule comporte deux sources de tension fondamentalement différentes. Le plus permanent (borne 30) est relié directement à la batterie et véhicule une tension en permanence – même moto à l'arrêt et clé de contact retirée. Le plus commuté (borne 15), aussi appelé plus d'allumage ou raccordement pour consommateurs auxiliaires, n'est actif que lorsque le contact est mis. Il passe par le contacteur d'allumage et est en général protégé séparément.

Pour la plupart des consommateurs supplémentaires, le plus commuté est le bon choix. Il garantit qu'un appareil s'éteint automatiquement avec le contact et ne consomme rien à l'arrêt. Un GPS, un instrument complémentaire ou des poignées chauffantes branchés par mégarde sur le plus permanent déchargent la batterie sur des jours ou des semaines sans qu'on s'en aperçoive – et à la prochaine tentative de démarrage, le démarreur reste muet. Le plus permanent n'a de sens que là où un appareil doit délibérément fonctionner contact coupé, par exemple une alarme.

La consommation à l'arrêt : le facteur sous-estimé

De nombreux appareils complémentaires consomment du courant même lorsqu'ils semblent inactifs. L'électronique dotée de sa propre régulation – une prise USB avec convertisseur de tension, un traceur, un adaptateur de charge – exige un courant de repos, souvent quelques milliampères seulement. Sur le plus commuté, cela n'a aucune importance ; sur le plus permanent, cette consommation se poursuit vingt-quatre heures sur vingt-quatre.

Ce que coûte un tel courant de repos se chiffre facilement (calcul sur la base de 12 V) :

Courant de repos	Consommation par jour
1 mA	0,29 Wh
5 mA	1,4 Wh
10 mA	2,9 Wh
20 mA	5,8 Wh

À cela s'oppose ce que la batterie fournit réellement. Une 700 typique embarque une batterie au format YTZ10S d'environ 9 Ah – soit près de 110 Wh d'énergie totale. Mais seule une fraction est utilisable : sur une batterie au plomb, on peut prélever environ 20 % avant que le démarrage ne devienne incertain, soit un bon 20 Wh. En lithium-ion, la profondeur de décharge utilisable est plus grande, mais l'avertissement préalable manque, car la tension ne chute quasiment pas jusqu'à la toute fin.

Il en découle combien de temps une moto peut rester immobilisée avec un consommateur alimenté en permanence :

Courant de repos	jusqu'à ce que le démarrage devienne incertain
1 mA	env. 75 jours
5 mA	env. 15 jours
10 mA	env. 8 jours
20 mA	env. 4 jours

Arrondi – hors autodécharge de la batterie et hors courant de repos du véhicule lui-même – en pratique, cela va généralement plus vite.

La criticité d'un consommateur alimenté en permanence dépend donc fortement de l'appareil : une prise USB sobre avec 1 mA de courant de repos laisse la moto immobilisée environ deux mois et demi, un modèle à 10 mA à peine plus d'une semaine.

C'est précisément pourquoi la consommation propre des composants raccordés en permanence est un critère de choix : un Battery Guard à 0,3 mA est sans problème et peut rester longtemps branché sur le plus permanent, tout comme une prise USB sobre à 1 mA – mais pas un modèle à 10 ou 20 mA. Qui utilise le plus permanent pour l'alimentation l'associe donc judicieusement à une coupure – via un relais de puissance, une prise à coupure automatique ou un Battery Guard. Ses seuils de coupure sont conçus précisément pour cela : le niveau [5] (12,5 V) coupe à environ 80 % de capacité restante et préserve ainsi l'aptitude au démarrage, le niveau [9] (11,7 V) est l'ultime réserve. Quelle tension au repos correspond à quel état de charge, et à partir de quand le démarreur ne fait plus que claquer, est expliqué dans l'article Le Battery Guard pour la moto.

D'où vient le courant ? Trois voies vers un raccordement 12 V

Selon le véhicule et le consommateur, différentes voies permettent de prélever une ligne 12 V commutée et protégée. On peut globalement les classer en trois catégories.

Le connecteur d'accessoire d'origine est la voie la plus propre. De nombreux constructeurs installent en usine des connexions préparées pour les consommateurs auxiliaires – chez BMW le connecteur SZ à trois pôles, chez KTM, Husqvarna et GasGas les raccordements ACC, chez Honda, Yamaha et Suzuki des connecteurs Sumitomo précâblés sur le faisceau. Un connecteur spécifique au modèle en fait une liaison plug-&-play, sans endommager les câbles.

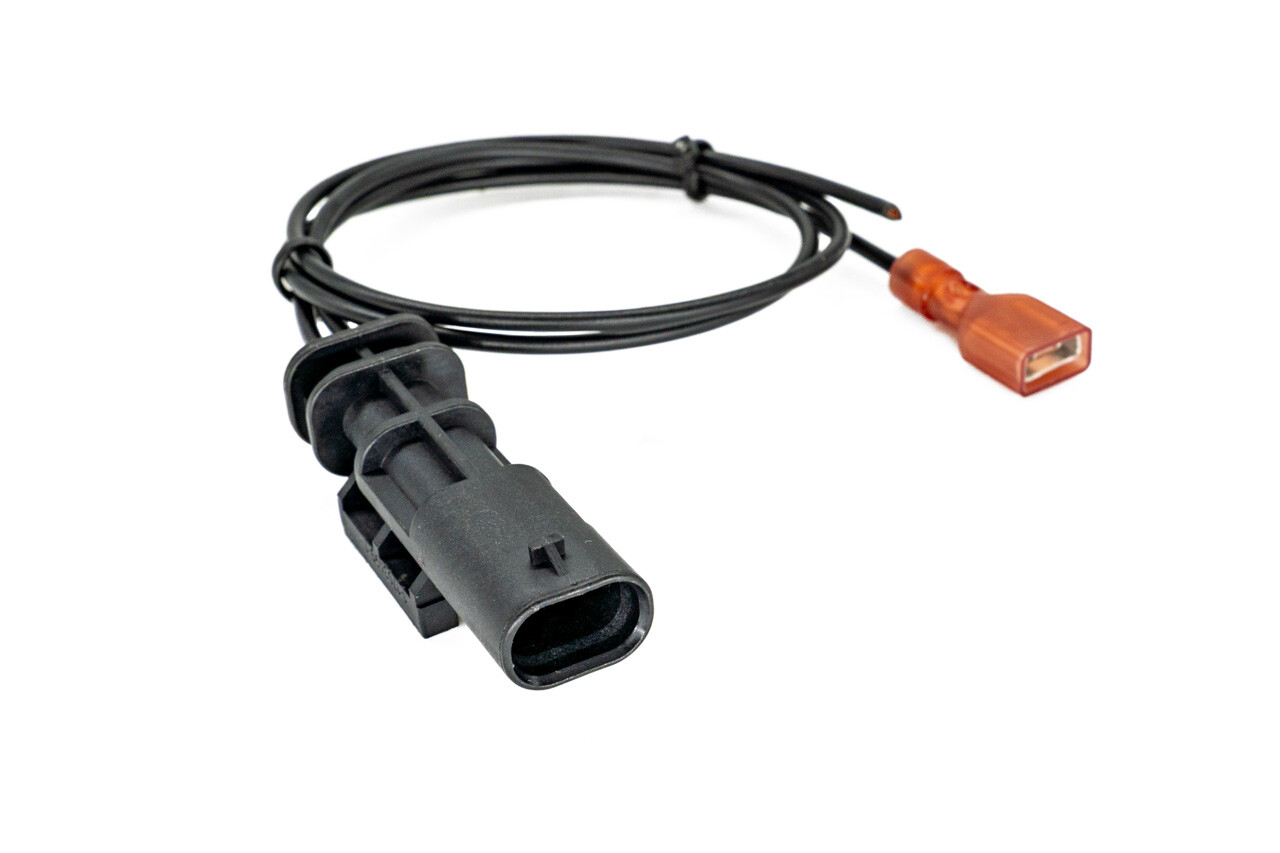

Connecteur BMW type 1 1-1703498-1-PT

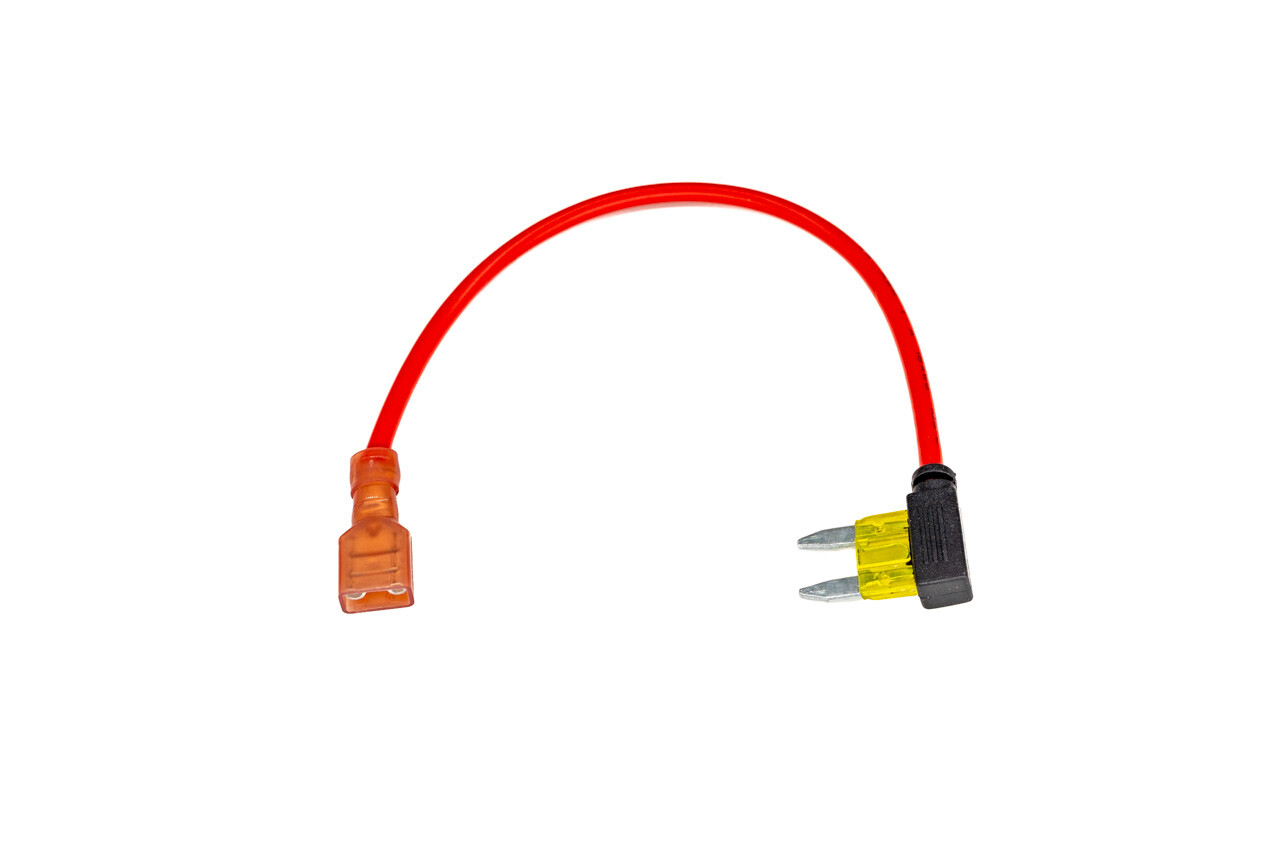

Dérivateur de fusible avec fusible de 20 A

Le dérivateur de fusible prélève le courant directement sur un emplacement de fusible existant. C'est flexible et cela fonctionne sur pratiquement tout véhicule équipé de fusibles à lame, mais cela suppose de choisir correctement le calibre du fusible, la section du câble et le côté sous tension de l'emplacement.

Le prélèvement direct sur la batterie via un relais de puissance est la voie pour les consommateurs gourmands en puissance. Plutôt que de surcharger un fin câble du véhicule, le courant de charge est prélevé directement sur la batterie et commuté par un relais dont la commande est reliée à une ligne commutée.

Quel connecteur convient à quelle moto, quelles familles de connecteurs existent et comment le dérivateur de fusible s'emploie correctement : tout est décrit en détail dans l'article approfondi Le raccordement 12 V sur la moto : connecteurs spécifiques au modèle et dérivateurs de fusible.

Cas particulier de l'USB : 5 V à partir du réseau de bord 12 V

L'USB est de loin le consommateur supplémentaire le plus courant – et en même temps le plus mal compris. Le réseau de bord fournit 12 V (environ 13,8 à 14,4 V moteur tournant), l'USB requiert 5 V. Une prise USB n'est donc pas un simple consommateur, mais un convertisseur de tension.

Cela a deux conséquences. D'abord pour la demande de courant : la puissance étant conservée (P = U × I), à puissance égale le côté 12 V transporte environ 2,4 fois moins de courant que le côté 5 V – auxquels s'ajoutent les pertes du convertisseur. Une double prise annoncée « 5 V / 4,8 A » sollicite donc le réseau de bord à un bon 2 A, et non 4,8 A. À l'inverse, cela devient pertinent avec l'USB-C Power Delivery : une prise 65 W tire côté réseau de bord environ 6 A et exige une section et une protection adaptées.

Ensuite pour la consommation à l'arrêt : le convertisseur fonctionne même sans appareil connecté et tire un courant de repos. Si la prise est sur le plus permanent, c'est le chemin classique vers une batterie à plat. La solution propre, c'est le plus commuté, un relais en amont ou un Battery Guard.

Quelle puissance l'USB-A et l'USB-C délivrent réellement, pourquoi un téléphone en mode navigation se vide sur un port faible malgré le câble branché, et quels modèles embarquent déjà l'USB d'origine : tout est expliqué dans l'article Installer une prise USB sur la moto : 5 V à partir du réseau de bord 12 V.

Quand faut-il un relais de puissance ?

Tant que seuls de petits consommateurs à faible intensité sont raccordés – un GPS, une prise USB, un instrument complémentaire – le raccordement direct à une ligne commutée suffit. Cela devient critique avec des consommateurs de forte puissance : des phares additionnels, des poignées chauffantes ou un compresseur peuvent surcharger un câble existant du véhicule s'ils y sont raccordés directement.

C'est là qu'intervient le relais de puissance. Il découple le courant de commande du courant de charge : une ligne 12 V commutée – par exemple depuis le raccordement ACC2, l'éclairage ou un interrupteur additionnel – ne fait que piloter le relais et ne tire que peu de courant. Le courant de charge proprement dit est prélevé directement sur la batterie via un câble capable de le supporter. Une fois le contact coupé, le relais déconnecte les consommateurs de manière fiable, de sorte qu'aucun courant ne circule à l'arrêt.

Le fonctionnement, les limites techniques et le raccordement d'un tel relais sont traités dans l'article Le relais de puissance sur la moto : commuter les consommateurs supplémentaires en toute sécurité.

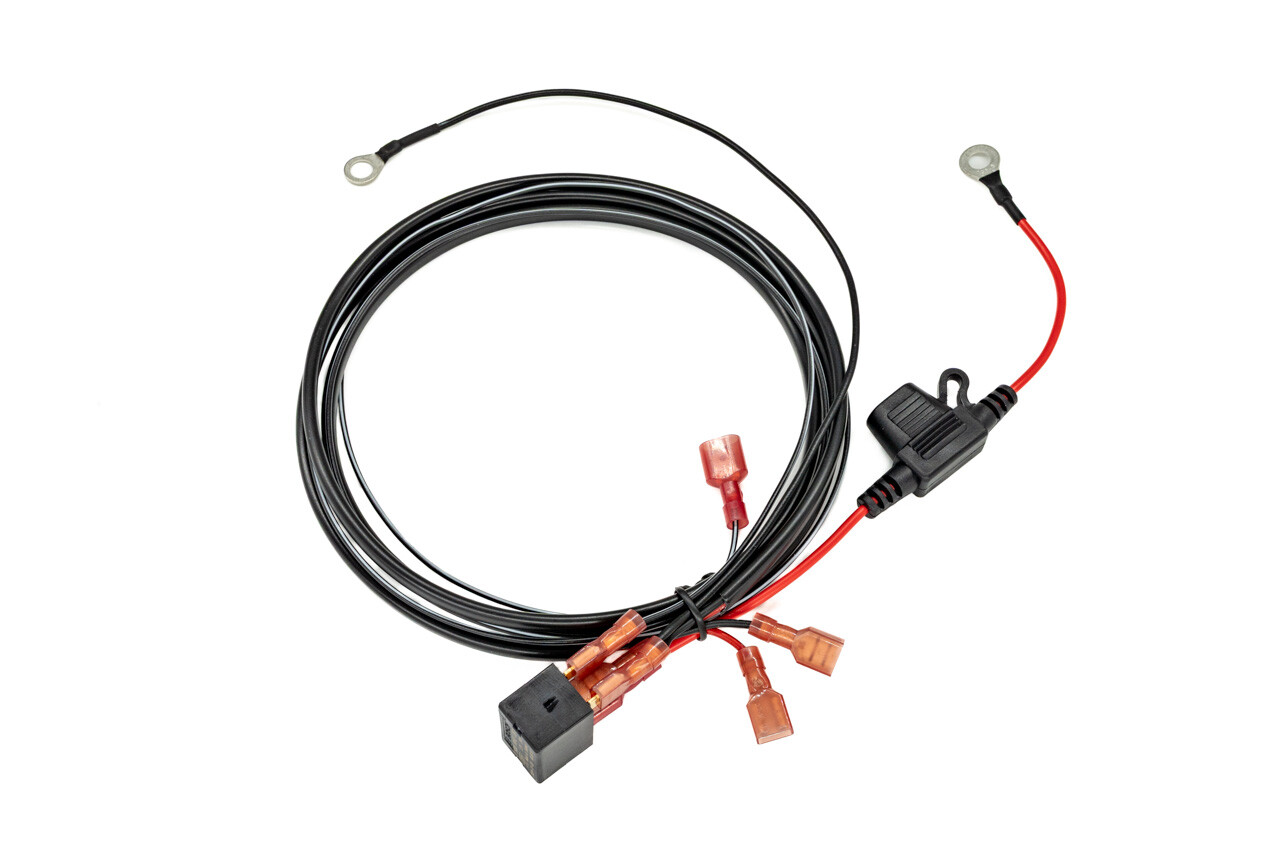

Relais de puissance 12 V pour consommateurs supplémentaires

Relé de potencia, conmutado a 12 V

Quand faut-il un Battery Guard ?

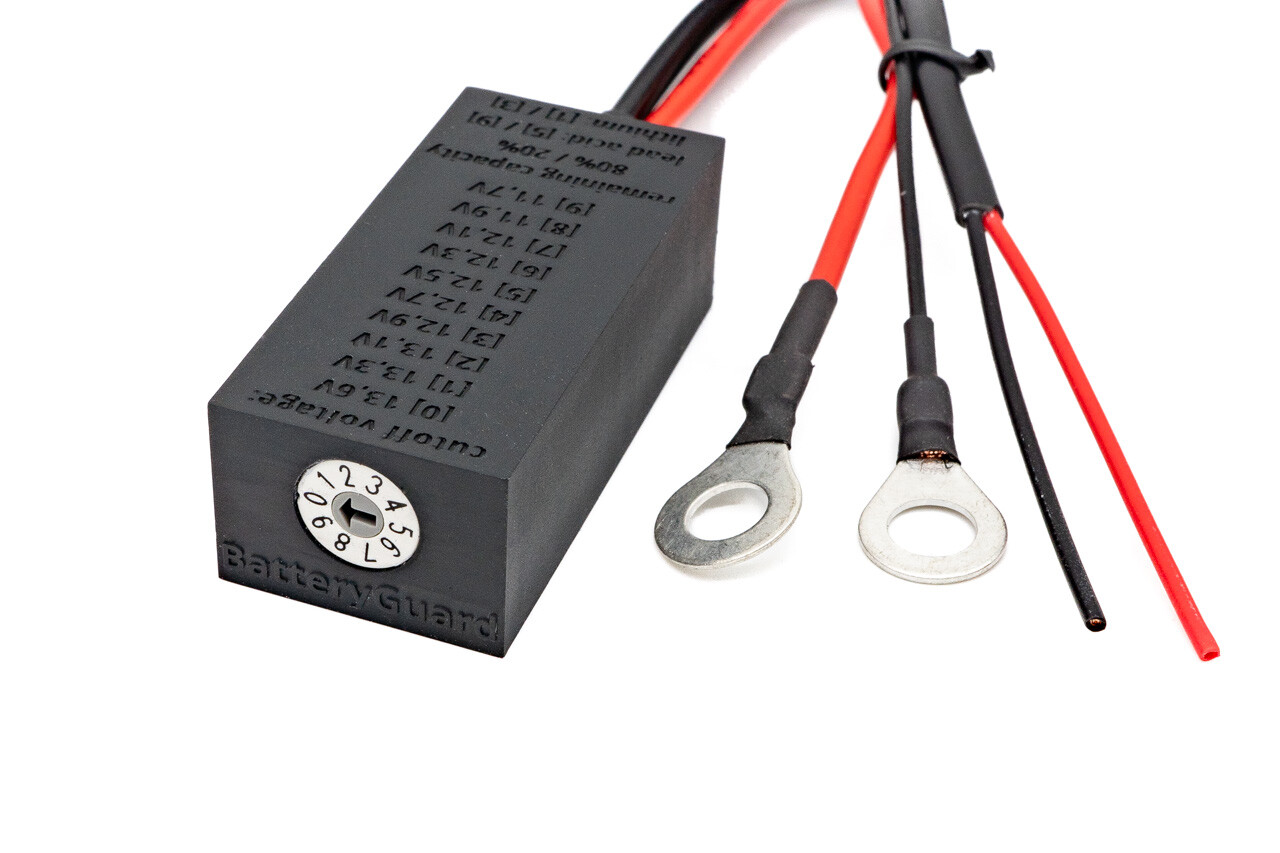

Battery Guard 12 V

Un relais ne protège la batterie que tant que le contact sert de signal de commande. Mais il existe des cas où des consommateurs sont volontairement branchés sur le plus permanent, ou bien où la batterie se décharge insidieusement à cause de trajets courts fréquents et de nombreux consommateurs. C'est pour cette situation qu'est conçu le Battery Guard.

Le Battery Guard surveille en continu la tension de bord et déconnecte les consommateurs raccordés dès que la tension descend sous une valeur réglée. Il reste ainsi toujours assez de capacité pour le prochain démarrage. Contrairement au relais, il ne réagit pas au contact, mais à l'état de charge réel de la batterie – complétant ainsi utilement le relais au lieu de le remplacer.

Comment fonctionnent les seuils de coupure, quelles valeurs sont pertinentes pour les batteries au plomb et au lithium, et à quoi veiller lors du montage : tout est expliqué dans l'article Le Battery Guard pour la moto : protection contre la décharge profonde pour consommateurs supplémentaires.

La décision en bref

Des trois questions se dégage une logique simple. Pour un petit consommateur commuté, le bon raccordement à une ligne commutée suffit – via le connecteur spécifique au modèle ou un dérivateur de fusible. Si s'ajoute un consommateur de forte puissance nécessitant un câble capable, on place en amont un relais de puissance qui prélève le courant de charge directement sur la batterie et l'active ou le coupe via une ligne de commande commutée. Et partout où un consommateur fonctionne sur le plus permanent ou que la batterie est menacée par la somme des consommateurs, un Battery Guard préserve la capacité restante pour le démarrage.

Avec l'USB s'ajoute la conversion de 12 V à 5 V : ici, ce n'est pas l'ampérage 5 V annoncé qui compte, mais la puissance réelle – et le courant de repos du convertisseur, qui devient un problème sur le plus permanent.

En pratique, ces éléments se combinent : le connecteur spécifique au modèle comme prélèvement propre, le relais pour les fortes charges et le Battery Guard comme protection en arrière-plan – le tout porté par une batterie adaptée au profil de consommation. Pour chaque niveau, il existe des composants adaptés, et la gamme s'enrichit en continu de nouveaux types de connecteurs et de solutions spéciales.
